Стеллаж с подсветкой — первая инвестиция для любого домашнего растениеводческого бизнеса. Не теплица, не гроубокс и не промышленная камера — а именно стеллаж: компактный, доступный, масштабируемый. На трёх полках 120×40 см размещаются 6–9 кассет, 200–400 черенков или сеянцев. Стоимость — от 5 000 рублей, если собирать из бруса и светодиодных трубок. В этой статье — три готовых варианта сборки (бюджетный, средний, продвинутый), расчёт мощности освещения, комплектации с ценами, схемы вентиляции и автоматизации. Никакой теории спектров и DLI — только практика: что купить, как распилить, как подключить.
Три варианта сборки: от 5 до 45 тысяч рублей
Выбор варианта зависит от масштаба производства и бюджета. Бюджетный стеллаж подойдёт для старта с 200–400 растениями, средний — для 400–700, продвинутый — для 800–1500 и более.
| Параметр | Бюджетный (5–8 тыс. ₽) | Средний (10–18 тыс. ₽) | Продвинутый (25–45 тыс. ₽) |
|---|---|---|---|
| Каркас | Деревянный брус 50×25 мм | Металлический стеллаж или уголок 30×30 мм | Усиленный хромированный стеллаж или сварной из профильной трубы |
| Размеры (Ш×Г×В) | 120×40×150 см, 3 полки | 120×45×180 см, 4–5 полок | 122×61×183 см, 5–6 ярусов |
| Освещение | LED-трубки T8 18 Вт (6500K) | Фитоленты 6–8 Вт/м в алюминиевом профиле | Samsung LM301B квантум-борды 50 Вт, диммируемые |
| Мощность на полку | 36 Вт (2 трубки) | 30–50 Вт | 50–100 Вт |
| Вентиляция | Нет (открытый стеллаж) | USB-вентиляторы 120 мм, 1 на полку | Осциллирующие вентиляторы + датчики T/H |
| Таймер | Механический розеточный | Цифровой программируемый | WiFi-розетка (Tapo, Sonoff) |
| Ёмкость | 6–9 кассет, 200–400 растений | 12–16 кассет, 400–700 растений | 20–24 кассеты, 800–1500+ растений |
Размеры и конструкция каркаса
Оптимальная ширина полки — 120 см: это стандарт, под который выпускаются четырёхфутовые LED-светильники и в который помещаются 4 стандартные кассеты (25×50 см) или 2 российские кассеты (40×60 см). Глубина — 40–60 см: 40 см — минимум для одного ряда кассет, 60 см — для двух рядов и лучшей устойчивости. Высота — 150–180 см, чтобы стеллаж не упирался в потолок и к верхним полкам можно было дотянуться без стремянки.
Расстояние между полками: 40–50 см для стандартной рассады и черенков (7 см на светильник, 7 см на ёмкость, остальное — зона роста), 30 см — для микрозелени и низкопрофильных культур, 50–60 см — для высокорослых сеянцев томатов и перцев. Стеллаж на регулируемых полках решает эту задачу универсально.
Нижняя полка должна быть приподнята на 15–20 см от пола. Это защищает растения от холодных сквозняков и облегчает уборку.

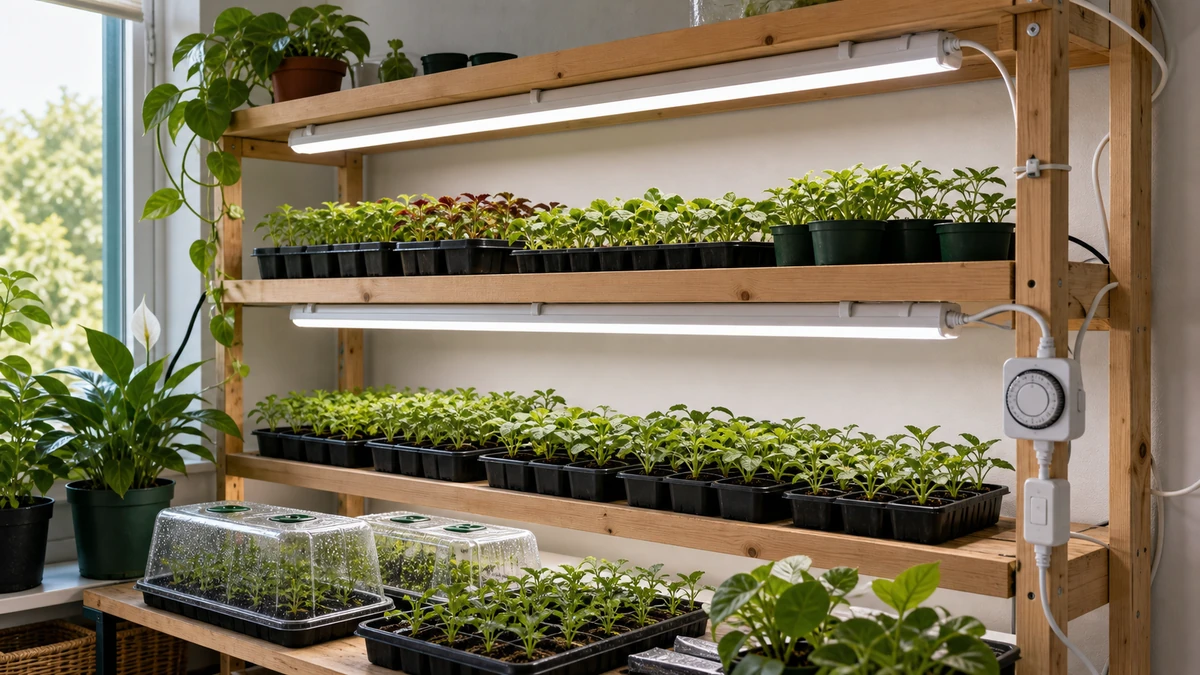

Деревянный каркас (бюджетный вариант). Стойки — 4 бруса 50×25×1500 мм. Перекладины — 6 длинных (50×25×1200 мм) и 6 коротких (50×25×400 мм). Полки — OSB или фанера 1200×400×10 мм с дренажными отверстиями. Крепёж — саморезы 50 и 30 мм. Из 8 досок бруса 50×25×2400 мм напиливается весь комплект: первые две доски дают 4 стойки по 1500 мм, следующие три — 6 длинных перекладин, оставшиеся — короткие.
Металлический стеллаж (средний вариант). Готовый хромированный проволочный стеллаж 120×45×180 см с 5 ярусами — самый популярный вариант в мире. Продаётся в строительных гипермаркетах от 3 000 рублей. Полки регулируются по высоте, LED крепится стяжками или S-образными карабинами без сверления.
Сварной каркас (продвинутый вариант). Профильная труба 20×20 или 40×20 мм, сваренная под размер. Самый прочный вариант — до 250 кг на полку. Стоимость материала — 3–5 тыс. рублей, но нужен сварочный аппарат или услуги сварщика.
Полностью загруженный стеллаж на 5 полок с мокрым грунтом весит 80–120 кг. Высокие конструкции (от 150 см) обязательно крепите к стене. Одна кассета с влажным субстратом — это 5–8 кг.
Типы освещения: ленты, трубки, квантум-борды
Существует четыре основных варианта LED-освещения для стеллажа, и каждый подходит для своего уровня сборки.
Бюджетные LED-ленты (SMD 2835, 60 LED/м, 4,8 Вт/м). Самый дешёвый вариант — 100–250 ₽/м. Наклеиваются на клейкую основу, режутся по меткам. Но эффективность низкая (1,0–1,5 мкмоль/Дж), PPFD на расстоянии 20 см — всего 50–100 мкмоль/м²/с. Для черенков на начальном этапе допустимо, для активного роста — мало.
Фитоленты (SMD 2835/5050, 120 LED/м, 6–8 Вт/м, IP65+). Полноспектральные, влагозащищённые. PPFD 200–400 мкмоль/м²/с при размещении 5 полос на полку шириной 40 см. Обязательно монтируются в алюминиевый профиль для отвода тепла — без него срок службы сокращается в разы. Стоимость — 300–800 ₽/м.
LED-трубки T8 (18 Вт, 120 см, 6500K). Готовые к установке, 2 трубки на полку — 36 Вт. Стоимость 200–500 рублей за штуку. Хороший компромисс для бюджетного варианта: не требуют пайки, замена — за минуту. Для расширенного спектра комбинируйте тёплую (3000K) и холодную (6500K) трубку на одной полке.
Samsung LM301B квантум-борды (50–100 Вт). Максимальная эффективность — 2,5–2,9 мкмоль/Дж. Одна плата 50 Вт покрывает 60×60 см при PPFD 200–300 мкмоль/м²/с. Диммируются через драйвер Meanwell — можно снижать интенсивность на стадии черенкования и увеличивать при выгонке. Ресурс — более 50 000 часов. Стоимость — 2–5 тыс. рублей за плату.
| Параметр | Бюджетная лента | Фитолента | Samsung LM301B | Трубка T8 |
|---|---|---|---|---|
| Мощность на полку 120×40 см | 17–24 Вт | 30–40 Вт | 25–50 Вт | 36 Вт (2×18) |
| Эффективность (мкмоль/Дж) | 1,0–1,5 | 1,5–2,2 | 2,5–2,9 | 1,5–2,0 |
| PPFD на 20 см | 50–100 | 200–400 | 200–450 | 100–200 |
| Стоимость на полку (₽) | 500–900 | 1 500–3 000 | 2 000–5 000 | 600–1 000 |
| Ресурс (часов) | 15–25 тыс. | 30–50 тыс. | 50 тыс.+ | 25–40 тыс. |
| Теплоотвод | Не нужен | Алюминиевый профиль | Встроенный | Встроенный |
Расчёт мощности освещения на полку
Целевой PPFD для сеянцев — 150–250 мкмоль/м²/с, для черенков до укоренения — 50–70 мкмоль/м²/с. Удержание PPFD ниже 300 мкмоль/м²/с на стадии рассады повышает выживаемость на 25%.
Формула расчёта. Требуемый световой поток (PPF) = PPFD × площадь полки / коэффициент использования. Для полки 120×40 см (0,48 м²) при целевом PPFD 200 мкмоль/м²/с и коэффициенте использования 0,7 (открытый стеллаж): PPF = 200 × 0,48 / 0,7 = 137 мкмоль/с. Делим на эффективность LED: при 2,0 мкмоль/Дж — нужно ~69 Вт; при 2,7 мкмоль/Дж (Samsung) — ~51 Вт. С отражающими стенками (коэффициент 0,85) потребность снижается до ~56 Вт.
Практическая шпаргалка для полки 120×40 см со средними LED:
- Черенки, начальная стадия: 25–35 Вт
- Активный рост рассады: 40–60 Вт
- Закалка перед высадкой: 60–80 Вт
Расчёт для LED-лент. Фитолента 6 Вт/м, 5 полос по 1,2 м на полку = 6,0 м × 6 = 36 Вт. Лента 8 Вт/м: 6,0 × 8 = 48 Вт. Этого достаточно для PPFD 200–300 мкмоль/м²/с.
Старые рекомендации «20–30 Вт/кв.фут» основаны на эффективности ранних LED (1,0–1,5 мкмоль/Дж). Современные диоды Samsung при 2,5+ мкмоль/Дж дают тот же PPFD при вдвое меньшей мощности. Считайте по целевому PPFD, а не по ваттам.
Блоки питания и электрика
Правило запаса: суммарная мощность LED × 1,2–1,3 = минимальная мощность блока питания. Пример: 4 полки × 40 Вт = 160 Вт, значит БП должен быть не менее 208 Вт.
Напряжение. Для коротких лент (до 5 м) подходит 12 В. Для длинных линий — 24 В: меньше падение напряжения, тоньше провода. Максимально допустимое падение напряжения — 3–5%.
Meanwell HLG — золотой стандарт для серьёзных сборок. КПД 96%, гарантия 7 лет, диапазон 40–600 Вт. Модель HLG-240H-24B (240 Вт, 24 В, диммируемый) — оптимальна для стеллажа на 4–5 полок. Стоимость — 5–8 тыс. рублей. Meanwell LPV — бюджетная серия, 18–150 Вт, IP67, постоянное напряжение — от 1 500 рублей.
Топология подключения: параллельная «звезда» — отдельная пара проводов от БП к каждой полке. Последовательная «цепочка» недопустима на длинных линиях из-за падения напряжения.
Сечение провода: до 5 А на линиях до 5 м — 0,5 мм² (20 AWG); 5–10 А на 5–10 м — 0,75 мм² (18 AWG); свыше 10 А — 1,5 мм² (16 AWG).
Все соединения должны быть изолированы. Используйте LED-ленты с защитой IP65+ вблизи воды. Подключайте стеллаж к розетке с УЗО (устройством защитного отключения). Не превышайте номинальную мощность блока питания — это пожароопасно.
Вентиляция и управление температурой
Вентиляция на стеллаже — не опция, а необходимость. Даже экономичные LED повышают температуру на полке на 3–5 °C выше комнатной, причём верхние ярусы нагреваются сильнее нижних. Циркуляция воздуха решает четыре задачи: отводит избыточное тепло, предотвращает «чёрную ножку» (главного убийцу сеянцев), укрепляет стебли имитацией ветра и обеспечивает равномерное распределение CO&sub2;.
Бюджетный подход: один настольный вентилятор на расстоянии ~1 м от стеллажа на минимальной скорости. Стоимость — 500–1 000 ₽.
Средний подход: USB-вентилятор 120 мм с регулировкой скорости на каждую полку, закреплённый на краю, обдув горизонтально вдоль кассет. Не направляйте поток прямо на сеянцы — нужен лёгкий «бриз», от которого верхушки слегка покачиваются. Стоимость — 1 200–1 800 рублей за сдвоенный вентилятор.
Продвинутый подход: осциллирующие клипсовые вентиляторы на каждый ярус + канальный вентилятор для закрытых конструкций. Расчёт: объём стеллажа (м³) × 60 воздухообменов/час. Для стеллажа 1,2×0,5×1,8 м = 1,08 м³ × 60 = ~65 м³/ч — достаточно малого канального вентилятора.
Оптимальный микроклимат: 21–24 °C, влажность ~50%. Для контроля — WiFi-датчики температуры и влажности (Tuya-совместимые, от 500 рублей).
Отражатели: белая краска, майлар, фольга
Отражающие поверхности на внутренних стенках стеллажа повышают коэффициент использования света с 0,7 до 0,85 — а значит, позволяют снизить мощность LED на 15–20% при том же PPFD.
Майлар (плёнка Mylar): отражательная способность 95% — лучший вариант. Продаётся в рулонах, крепится степлером или двусторонним скотчем на боковые и заднюю стенки. Стоимость — 500–1 000 рублей за 3 м.
Матовая белая краска: отражательная способность 85–90%. Оптимальный выбор для деревянного каркаса — одновременно защищает древесину от влаги и даёт равномерное отражение без горячих точек. Банка 0,5 л — 200–400 рублей.
Алюминиевая фольга: вопреки популярным советам, отражает только 55% света, а при смятии — 35%. Создаёт неравномерное отражение и локальные перегревы. Не рекомендуется.
Фольга отражает лишь 55% света (35% после смятия), создаёт горячие точки и неравномерное освещение. Спасательное одеяло (фольгированный майлар) за 150–200 рублей — гораздо лучшая альтернатива при том же бюджете.
Таймеры и режим освещения
Консенсус по фотопериоду для рассады — 16 часов света / 8 часов темноты. Режим 06:00–22:00 или со сдвигом на 2 часа после пробуждения домочадцев. Для черенков на начальной стадии допустим укороченный режим — 14 часов (08:00–22:00).
Механический таймер (200–500 ₽): вращающийся диск с штырьками, точность ~5 минут, один суточный цикл. Работает десятилетиями без батареек. Проверьте допустимую нагрузку — должна быть не менее суммарной мощности LED (обычно 3 500 Вт / 16 А).
Цифровой программируемый (500–1 500 ₽): 7-дневная программа, 8–20 событий в сутки, точность до минуты. Позволяет задать разные режимы на будни и выходные.
WiFi-розетка (600–1 500 ₽): управление через приложение, расписание с имитацией рассвета/заката, мониторинг энергопотребления (модели с ваттметром), удалённый контроль. TP-Link Tapo P100/P110, Sonoff S26, Tuya-совместимые — продаются на OZON от 600 рублей.
Диммируемые драйверы Meanwell HLG с входом 0–10В позволяют плавно наращивать яркость с 0 до 100% за 30–60 минут. Это снижает стресс при пересадке и приближает условия к естественным.
Комплектация: бюджетный вариант (4 700–7 300 ₽)
Деревянный каркас на 3 полки с LED-трубками — минимальный рабочий вариант для старта с 200–400 растениями.
| Компонент | Характеристика | Кол-во | Цена (₽) |
|---|---|---|---|
| Брус 50×25×2400 мм | Хвойный, строганый | 8 шт. | 1 200–1 600 |
| OSB или фанера 10 мм | 1200×400 мм, полки | 3 шт. | 600–900 |
| Саморезы 50+30 мм | Коробка, смешанные | 1 кор. | 200–300 |
| LED-трубки T8 18 Вт 120 см | 6500K, дневной свет | 6 шт. | 1 800–3 000 |
| Механический таймер | 24-часовой, розеточный | 1 шт. | 300–500 |
| Удлинитель с колодкой | 3 м, 4 розетки | 1 шт. | 400–600 |
| Белая краска (матовая) | Интерьерная, 0,5 л | 1 шт. | 200–400 |
| ИТОГО | 4 700–7 300 | ||
Комплектация: средний вариант (10 000–18 000 ₽)
Металлический стеллаж на 4 полки с фитолентами в алюминиевых профилях, вентиляцией и отражающими стенками.
| Компонент | Характеристика | Кол-во | Цена (₽) |
|---|---|---|---|
| Стеллаж проволочный 120×45×180 | Хром/цинк, 5 ярусов | 1 шт. | 3 500–6 000 |
| Фитолента 6 Вт/м, IP65 | Полный спектр, рулон 5 м | 3 рул. | 3 000–6 000 |
| Алюминиевый LED-профиль 1 м | С рассеивателем | 16 шт. | 3 200–4 800 |
| Блок питания 24 В 100 Вт | Meanwell LPV или аналог | 2 шт. | 2 000–4 000 |
| Провод 0,75 мм² двужильный | 10 м | 1 шт. | 300–500 |
| Коннекторы, припой, термоусадка | Набор | 1 набор | 300–500 |
| USB-вентилятор сдвоенный 120 мм | С регулировкой скорости | 2 шт. | 2 000–3 000 |
| Цифровой таймер | 7-дневный, 16А | 1 шт. | 600–1 000 |
| Майлар (плёнка отражающая) | 1,2 м ширина, 3 м | 1 рул. | 500–1 000 |
| Стяжки пластиковые 200 мм | Упаковка 100 шт. | 1 уп. | 200–300 |
| ИТОГО | 15 600–27 100 | ||
Комплектация: продвинутый вариант (25 000–45 000 ₽)
Усиленный стеллаж на 5 рабочих ярусов с квантум-бордами Samsung, диммируемым драйвером, WiFi-автоматизацией и контролем микроклимата.
| Компонент | Характеристика | Кол-во | Цена (₽) |
|---|---|---|---|
| Стеллаж усиленный 122×61×183 | NSF, 6 ярусов, 250 кг/полку | 1 шт. | 6 000–12 000 |
| Samsung LM301B квантум-борд 50 Вт | Полный спектр, с радиатором | 5 шт. | 12 500–25 000 |
| Meanwell HLG-240H-24B | 240 Вт, 24 В, диммируемый | 1 шт. | 5 000–8 000 |
| Силиконовый провод 18 AWG | 10 м красный + 10 м чёрный | 1 комп. | 500–800 |
| Клеммы Wago 221 | 3- и 5-портовые | 20 шт. | 600–1 000 |
| Вентилятор USB 120 мм сдвоенный | С регулировкой | 3 комп. | 4 500–6 000 |
| WiFi-розетка (Tapo P110) | С мониторингом энергии | 2 шт. | 1 600–3 000 |
| Датчик температуры/влажности WiFi | Tuya-совместимый | 2 шт. | 1 000–2 000 |
| Майлар + рамка из ПВХ | Шторка на 3 стороны | 1 комп. | 1 500–3 000 |
| Термоковрик 25×50 см 20 Вт | Для полки проращивания | 2 шт. | 2 000–4 000 |
| Терморегулятор для коврика | Цифровой, с щупом | 1 шт. | 1 500–2 500 |
| ИТОГО | 36 700–67 300 | ||
Типичные ошибки при сборке
Дерево без защиты от влаги. Деревянный каркас в условиях постоянной влажности от полива разбухает, покрывается плесенью и теряет прочность за один сезон. Решение — покрыть водоотталкивающим составом или покрасить белой влагостойкой краской.
LED-ленты без алюминиевого профиля. Диоды, наклеенные прямо на дерево или пластик, перегреваются и деградируют в 2–3 раза быстрее. Алюминиевый профиль — обязательный теплоотвод для любых лент мощностью выше 4 Вт/м.
Последовательное подключение («цепочкой»). На длинных линиях напряжение падает, последние полки получают тусклый свет. Подключайте каждую полку параллельно, отдельной парой проводов от блока питания.
Отсутствие вентиляции. Без движения воздуха на полках с 3+ ярусами температурный градиент достигает 5 °C — верхние сеянцы вытягиваются, нижние отстают. Даже один вентилятор выравнивает условия.
Перегрузка блока питания. БП, работающий на пределе мощности, перегревается, сокращает срок службы LED и создаёт пожарный риск. Запас 20–30% — обязательное правило.
Расстояние от светильника до растений. Для трубок и лент малой мощности (10–20 Вт) расстояние 5–10 см. Для мощных панелей (100+ Вт) — 30–60 см. Универсального правила нет — ориентируйтесь на PPFD на уровне верхушек растений.
С чего начать: пошаговый план
1. Определите масштаб. Сколько кассет нужно одновременно? 6–9 — бюджетный вариант. 12–16 — средний. 20+ — продвинутый.
2. Выберите каркас. Если есть инструмент и брус — деревянный за 1 500–2 500 рублей. Нет времени — готовый металлический стеллаж за 3–6 тысяч.
3. Подберите освещение под бюджет. LED-трубки T8 — самый простой старт: купил, вставил в крепления, подключил в розетку. Фитоленты — лучший PPFD за те же деньги, но потребуют пайки и блока питания.
4. Рассчитайте мощность. Полка 120×40 см — 30–50 Вт для рассады. Умножьте на количество полок, добавьте 30% — это мощность вашего блока питания.
5. Добавьте таймер и вентиляцию. Механический таймер за 300 рублей и один USB-вентилятор — минимум, который превращает полку в полноценную установку для выращивания.
6. Масштабируйте. Стеллаж легко дублируется: второй идентичный рядом удваивает мощность производства при тех же навыках и инструментах.
