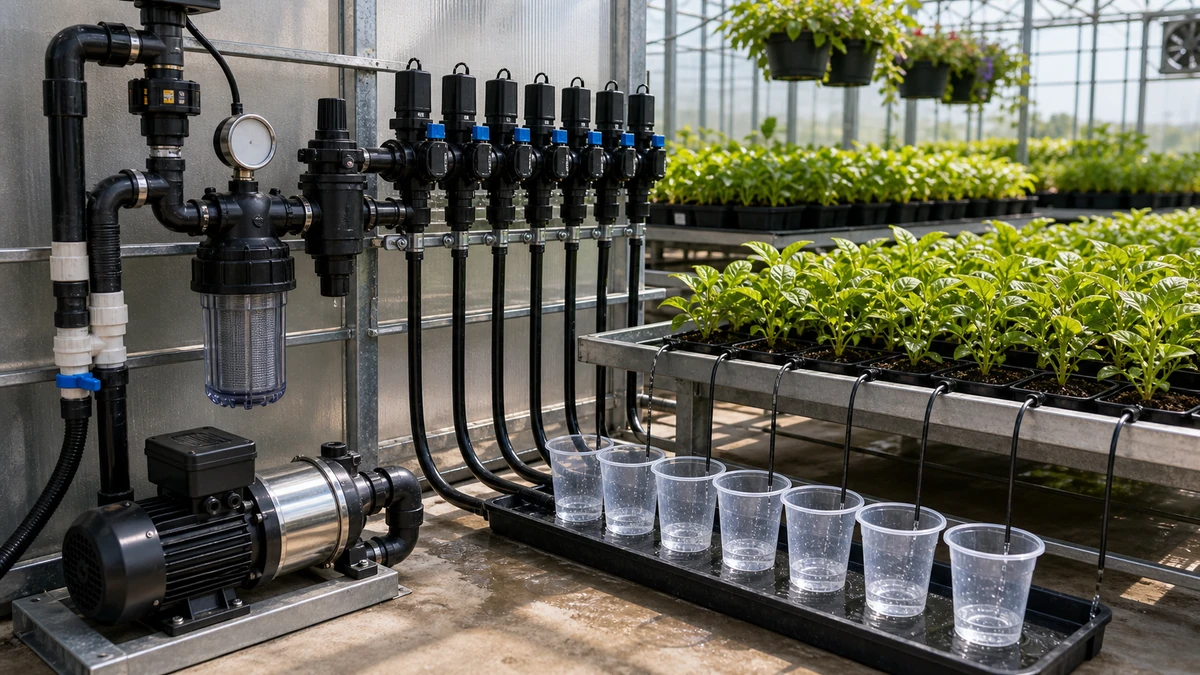

Давление в системе полива: манометр, перепад давления и почему край стола недополучает воду

Когда после перевалки один край стола подсыхает, а второй остаётся сырым, первая реакция часто звучит так: «насос давит нормально». Это слабый ответ. Давление в системе полива — не одно число на насосе, а карта: насос, фильтр, регулятор, вход зоны, начало латерали, конец латерали и фактический объём воды в стаканах.

Эта статья про диагностику, а не про покупку «более мощного насоса». Мы разберём, где поставить манометр, зачем нужен манометр на линии полива, как читать перепад давления, почему фильтр может выглядеть чистым, но душить зону, и когда пора считать DU по catch cups.

Давление в поливе — это карта, а не одно число

Один манометр у насосной группы говорит только о том, что происходит рядом с насосом. До края стола вода проходит фильтр, обратные клапаны, регулятор, магистраль, фитинги, зону, подводки и латераль. Если при закрытии зоны слышен гидроудар в системе полива, сначала отделите скачок давления от обычного перепада по линии. В каждом узле часть давления может быть потеряна на трении, засоре, недостаточном диаметре, открытой соседней зоне или неисправном регуляторе.

Поэтому вопрос «сколько у нас psi?» нужно заменить на 4 вопроса: сколько на входе системы, сколько до и после фильтра, сколько на входе конкретной зоны и сколько в начале/конце самой линии. Минимальная карта давления занимает около 5 минут и даёт 5 чисел за один запуск: насос, фильтр до, фильтр после, вход зоны и конец латерали. Повторите её после 2 минут стабилизации потока, иначе поймаете стартовый рывок, а не рабочий режим. Если дальний край стола получает меньше воды, проблема может быть не в программе полива, а в том, что нужное давление не доходит до последнего эмиттера.

У тепличной партии после перевалки это быстро превращается в агрономическую ошибку. Сухой край тормозит корень и рост, мокрый край увеличивает риск корневых проблем, а оператор удлиняет полив для всей зоны. В итоге слабая четверть наконец получает воду, но сильная часть партии уже переувлажнена.

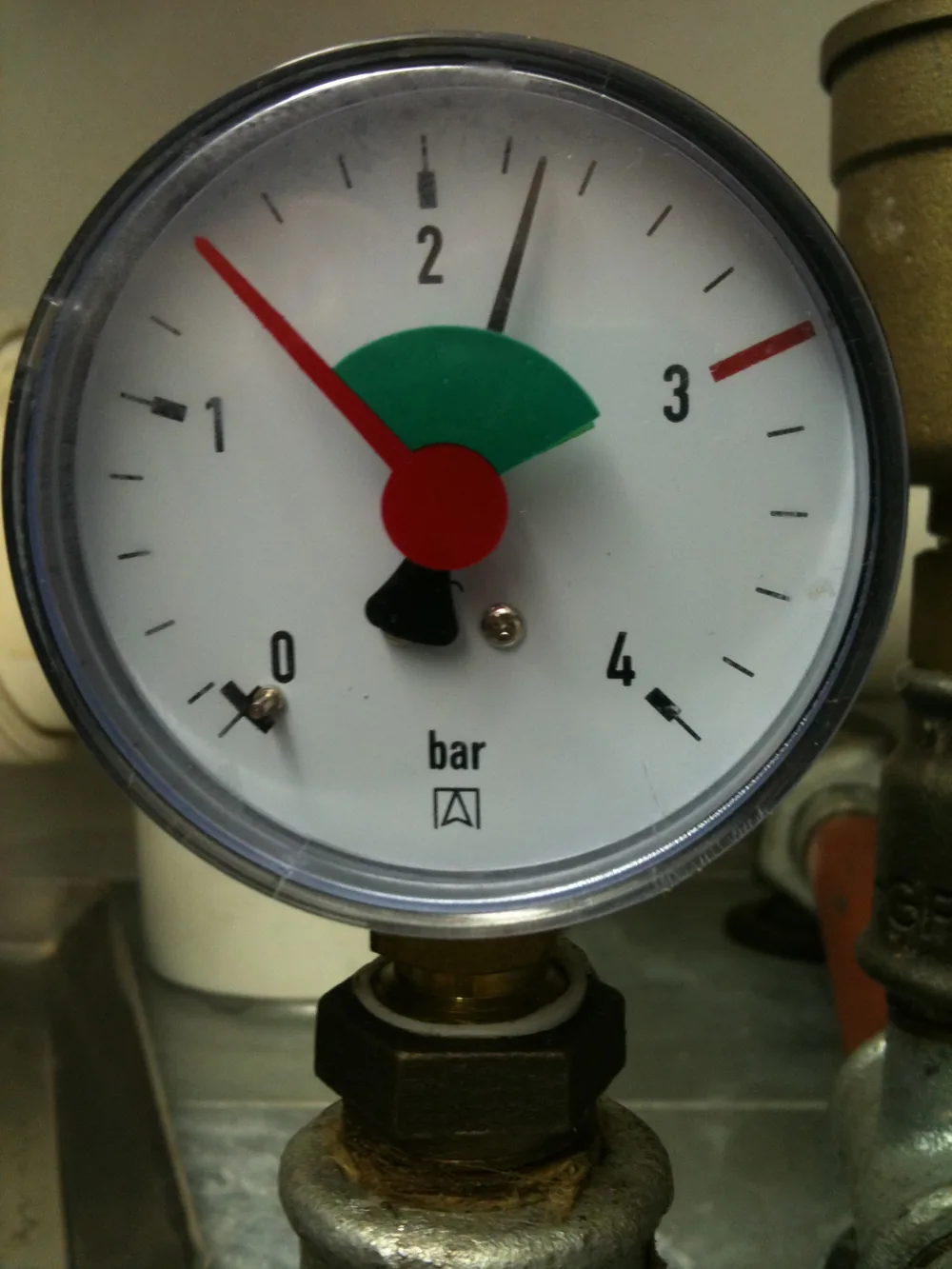

Где ставить манометр: семь точек, которые показывают разные поломки

Постоянные манометры удобны на стационарных узлах, переносной — на латералях и временных тестах. Снимать показания нужно во время нормальной работы зоны: минимум 2 минуты после стабилизации потока, затем ещё 1 минуту наблюдать, не гуляет ли стрелка. Работайте с теми же открытыми линиями, тем же фильтром, тем же регулятором и той же длительностью запуска. Статическое давление при закрытой зоне может быть красивым и бесполезным.

Если система большая, не нужно ставить дорогой прибор в каждую точку сразу. Достаточно 2 постоянных манометров на узле фильтрации, 1-2 на входах ключевых зон и 1 переносного тестового манометра для латералей. Один обход такой схемы обычно укладывается в 10 минут на зону, если точки подготовлены заранее. Главное — записывать показания одинаково: дата, зона, какие соседние зоны работали, давление до/после фильтра, начало/конец линии, длительность полива.

Какие перепады давления считать красными

Универсального «правильного давления» нет: эмиттеры, микроспринклеры, туман, капельная лента и капельницы для горшков работают в разных диапазонах. Поэтому базовая цифра берётся из паспорта эмиттера или проектного листа зоны. Но есть несколько рабочих ориентиров, которые помогают понять, где искать причину.

Для российской практики удобно помнить грубую конверсию: 1 bar ≈ 14,5 psi. Но в журнале лучше не смешивать единицы. Если регулятор, эмиттер и манометр размечены в bar, ведите журнал в bar; если источники и паспорта в psi, оставьте psi. Ошибка пересчёта хуже, чем непривычная единица.

Сухой край стола: диагностируйте не симптом, а маршрут воды

Сухой край может быть следствием давления, но не обязан. Его дают минимум 6 разных причин: уклон поверхности, край у стены, другой поток воздуха, ручной недолив, забитая группа капельниц, слишком короткий цикл, неверный размер капли или капиллярный мат. Начните с простой геометрии: 1-2 см перепада на краю поддона уже меняют сток. Поэтому правильный маршрут начинается не с ремонта, а с разделения 3 слоёв: гидравлика, геометрия и микроклимат.

Если давление в начале и конце линии отличается сильно, сначала чините гидравлику. Если давление почти одинаковое, но 12 шт. или 24 шт. стаканов собирают разные объёмы, смотрите эмиттеры, засоры, расположение капельницы в горшке и геометрию стола. Если и давление, и стаканы ровные, но край растёт хуже, уходите в микроклимат и стадию растения.

Фильтр: самый дешёвый перепад давления

Фильтр — первая точка, где давление может исчезать незаметно. Визуально сетка может казаться «не такой уж грязной», но если до фильтра 28 psi, после фильтра 21 psi, то зона уже работает на 7 psi ниже ожидания. Для screen-фильтров в extension-источниках часто встречается порог чистки 3-5 psi; для media-фильтров рабочий сигнал может быть около 10 psi, но паспорт производителя важнее. В капельных системах часто встречается 80-140 mesh, что грубо соответствует ячейке порядка 0,18-0,10 мм, но выбор зависит от эмиттера.

С фильтром есть две ошибки. Первая — чистить по календарю, а не по перепаду. Вторая — чистить фильтр, но не промывать магистраль и латерали. Если система тянула шлам, биоплёнку или песок, часть материала уже прошла дальше и будет сидеть в хвостах. Поэтому после чистки фильтра полезно открыть концы линий минимум на 2 минуты и промывать до чистой воды, как в отдельном протоколе про фильтр в узле фертигации.

Фильтр также связан с питанием. Если через полив идёт раствор удобрений, неравномерная вода означает неравномерный feed: один стол получает больше влаги и солей, другой меньше. Поэтому при fertigation сначала добейтесь ровного давления и объёма воды, а уже потом корректируйте рецепты и переходите к поиску drift между линиями по ppm. Категория удобрений имеет смысл только после того, как система физически доставляет одинаковый объём раствора.

Регулятор давления не чинит всё, если ему нечем регулировать

Регулятор удерживает выходное давление только в своём рабочем диапазоне. Если на вход регулятора приходит слишком мало давления, он не создаст его из воздуха. На практике полезно искать хотя бы 20% запаса перед регулятором: если выход задан на 15 psi, а вход под расходом падает до 16 psi, регулятор уже работает на границе. Если фильтр забит, магистраль мала, соседняя зона открыта или насос проседает по расходу, регулятор может стоять правильно, но выход будет ниже setpoint.

Практический тест простой: снять давление перед регулятором и после него при нормальном открытом расходе 2 раза: при одной зоне и при типовом одновременном запуске. Если перед регулятором нет запаса, ищите причину выше по системе. Если запас есть, но выход гуляет, проверяйте сам регулятор, диапазон модели, грязь внутри и соответствие расходу. Малые регуляторы сами добавляют потери; в источниках встречается ориентир около 5 psi, но фактическая цифра зависит от модели.

PC-эмиттеры помогают при длинных линиях, небольшом перепаде высоты и неизбежных локальных вариациях. Они не отменяют фильтр, промывку, правильный диаметр и проверку давлением. Если после замены эмиттеров DU остался ниже 80%, проблема была не только в эмиттере. Если линия выходит за диапазон давления, PC-эмиттер перестаёт быть страховкой и превращается в дорогую деталь с теми же симптомами.

Манометр показывает давление, catch cups показывают воду

Давление — причина, но растения получают объём воды. Поэтому финальный тест равномерности полива делается стаканами, мерными цилиндрами или взвешиванием catch cups. Расставьте их в начале, середине, конце латерали, на сухом крае, на мокром крае и в контрольной нормальной зоне. Для небольшой зоны берите хотя бы 12 точек, для длинного стола лучше 24. Запустите обычный цикл, запишите длительность, давление, соседние зоны, объём каждого стакана.

Простой способ: посчитать средний объём всех стаканов и средний объём нижней четверти. Если 24 стакана дали в среднем 100 мл, а 6 самых слабых — 70 мл, DU = 70%. Это не «чуть неровно», а зона, где оператор почти наверняка будет удлинять полив и переувлажнять сильные места. В container/nursery источниках DU ниже 60% считают серьёзной проблемой, 60-80% — зоной улучшения, выше 80% — рабочим ориентиром.

Catch cups особенно важны после ремонта. Промывка фильтра, разбиение зоны или замена регулятора могут улучшить давление, но не гарантируют, что каждый горшок получил воду. Повторный тест показывает, исправили ли вы проблему или просто передвинули её с конца линии на середину стола: равномерность полива должна подтверждаться объёмом, а не только стрелкой манометра.

Лестница ремонта: от дешёвого к дорогому

Не начинайте с насоса. У сильного насоса есть побочный эффект: он может перегрузить слабые фитинги, вывести эмиттеры из диапазона и поднять туманность/разбрызгивание там, где нужно было просто прочистить фильтр. Идите снизу вверх.

1. Проверьте открытые зоны. Одна лишняя зона может съесть давление у края стола. Запишите, что работало одновременно.
2. Сравните до/после фильтра. Перепад 3-5 psi на screen-фильтре — повод чистить, а не спорить с растениями.
3. Промойте хвосты. Откройте концы латералей и промывайте до чистой воды; засор в конце часто маскируется под «слабый насос».
4. Измерьте начало и конец латерали. Если конец сильно проседает, линия слишком длинная, расход слишком большой или диаметр мал.
5. Разбейте зону. Две короткие зоны часто лучше одной длинной, особенно после расширения площади стола.
6. Сделайте center-feed. Подача в середину длинной линии уменьшает максимальный путь воды до края.
7. Увеличьте диаметр магистрали или подводки. Пример UMass показывает, что на 100 ft при 8 gpm переход с 3/4 in на 1 in может отличаться потерями больше чем в 3 раза.
8. Проверьте регулятор или PC-эмиттеры. Это этап после того, как понятно, что проблема не в грязи, зоне и диаметре.

Если полив ручной, логика похожа, но инструмент другой: оператор меняет напор, угол, скорость прохода и длительность остановки у края. Для ручного сценария лучше использовать отдельный маршрут про то, почему конец ряда получает другой режим.

Когда давление ни при чём

Давление легко обвинить, потому что оно измеряется прибором. Но часть «сухого края» вообще не гидравлическая. После перевалки партия может стоять на наклонной полке; даже 1-2 см перепада на коротком поддоне меняют сток и контакт горшка с водой. При нижнем поливе или капиллярном мате проблема может быть в контакте горшка с матом, уровне воды, соли в мате или разной высоте кассет; здесь полезнее маршрут про капиллярные маты, прилив-отлив и нижний полив.

Если край у стены стоит в более горячем или сухом воздухе, он может требовать больше воды при одинаковом объёме выдачи. Тогда 5 показаний давления будут честными, 12 стаканов будут похожими, а растения всё равно будут отличаться. Это уже не поломка линии, а связка микроклимата и расположения партии.

Журнал давления: короткая форма на 5 минут

Без журнала каждый запуск превращается в новую догадку. Достаточно одной строки на зону, если строка повторяемая:

Хороший журнал быстро показывает повторяемость. Если перепад на фильтре растёт каждые 3 дня, проблема в воде/биологии/размере фильтра. Если конец латерали проседает только когда открыта соседняя зона, проблема в расписании или магистрали. Если давление ровное, а DU слабый, ищите эмиттеры, их размещение и фактический объём.

На чём основаны ориентиры

Цифры в этой статье — не универсальные нормы для любого бренда. Они взяты из extension- и engineering-источников как диагностические ориентиры, а точную рабочую точку всегда нужно сверять с паспортом эмиттера, регулятора, фильтра и проектом зоны.

Словарь терминов

Манометр

Прибор для измерения давления. В поливе важнее динамическое давление при работающей зоне, чем статическое давление в закрытой линии.

Перепад давления

Разница между двумя точками системы: например, до/после фильтра или в начале/конце латерали. Именно перепад показывает, где теряется давление.

Латераль

Последняя линия полива с эмиттерами, микротрубками или капельницами, которая распределяет воду вдоль стола, ряда или грядки.

DU

Distribution uniformity: равномерность распределения воды. В простом audit её считают через средний объём нижней четверти catch cups относительно среднего объёма всех cups.

PC-эмиттер

Pressure-compensating emitter: эмиттер с мембраной или конструкцией, которая держит расход стабильнее в заданном диапазоне давления.

psi

Pounds per square inch, распространённая единица давления в irrigation-источниках и на части импортных манометров. 1 bar приблизительно равен 14,5 psi.
