Факел mist-форсунки: крупная капля, струя и сухая дорожка

Укоренение черенков • факел, капля, давление и catch pattern

Факел mist-форсунки нужно проверять до того, как брак станет виден на кассете. Если оператор видит только «таймер включился» и «стол вроде мокрый», он может пропустить крупную каплю, струйный след, сухую дорожку, капание после выключения или слабый конец линии. Потом та же ошибка проявится как неровное укоренение, мокрые углы, отстающие ряды и лишняя сортировка.

Эта статья про диагностику mist-форсунки на живом столе укоренения: как посмотреть фактический рисунок распыла, проверить бумагу или карту, собрать catch pattern на столе укоренения, измерить timed output, отличить засор от износа и решить, что делать: промыть/очистить по инструкции производителя, заменить форсунку, проверить давление под потоком, изменить высоту или пересобрать layout. Проще говоря, диагностика mist-форсунки начинается с факела и следа на столе, а не с переписывания таймера. Это не статья о химии воды, подборе фильтров или полном режиме mist; такие границы специально вынесены в соседние материалы.

Как выглядит исправный факел mist-форсунки на столе укоренения

Mist на столе укоренения нужен не как обычный полив субстрата. Его первая задача — удержать лист живым, прохладным и не пересушенным, пока черенок ещё не имеет рабочих корней. Поэтому хороший факел даёт тонкое смачивание листа и равномерный след на зоне покрытия, а не отдельные тяжёлые капли, лужи и ручьи по кассете.

У исправной форсунки рисунок повторяемый: форма факела стабильна от импульса к импульсу, соседние форсунки перекрывают друг друга без явной сухой полосы, а края зоны не превращаются в мокрый вал. Если факел выглядит как асимметричный веер, струйка, срезанный конус или «плевок» перед нормальным распылом, это уже диагностический сигнал. Он не говорит сразу, что виновата форсунка, но говорит, что режим таймера нельзя править вслепую.

Spray cone всегда зависит от модели форсунки, высоты, давления и ориентации. Поэтому нельзя объявить одну высоту, одно давление или один интервал включения универсальным стандартом. Правильный порядок другой: сначала паспорт и фактическое давление под потоком, затем наблюдение факела, затем бумага, чашки и живой стол.

Функционально отличайте mist от fog. В технических источниках fog обычно связывают с более мелкими каплями, которые дольше висят в воздухе; mist чаще даёт падающие капли, которые смачивают лист и часть поверхности. Но граница в микронах не является законом для любой теплицы. Для оператора важнее вопрос: лист получил тонкую плёнку или стол получил крупную каплю и сток.

Симптомы рисунка распыла: крупная капля, струя, сухая дорожка и after-drip

Крупная капля в mist опасна не сама по себе, а своей повторяемостью и местом попадания. Одна тяжёлая капля после запуска может быть остатком воды в линии, а постоянный крупный след на листе или кассете уже меняет условия: часть листьев получает стекающую воду, часть субстрата переувлажняется, а рядом может остаться сухая дорожка под форсункой. В таких случаях оператор часто добавляет или убирает секунды в таймере, хотя физическая проблема сидит в факеле.

Размер капли зависит от конструкции, отверстия, дефлектора, давления и состояния форсунки. Низкое давление может давать более грубый и узкий рисунок у одних типов форсунок, но это не единственная причина. Крупные капли также появляются из-за износа, повреждения, неправильной модели, засора, перекоса, плохого перекрытия факелов или капания после выключения.

Сухая дорожка на столе укоренения обычно видна не в воздухе, а на бумаге, листьях или чашках. В одном месте лист остаётся матовым и сухим, в соседнем появляются мокрые пятна. Если такая дорожка повторяется после каждого включения, это уже не «каприз культуры», а повод проверить overlap, высоту, поворот форсунки и динамическое давление линии.

Отдельно смотрите after-drip. Это не то же самое, что слишком сильный mist во время работы. Капание после выключения часто оставляет мокрый круг под линией или форсункой, хотя во время импульса факел выглядит приемлемо. Причина может быть в антидренажном элементе, клапане, высоте линии, сборке или загрязнении детали. В такой ситуации увеличение паузы между импульсами не уберёт локальный мокрый след: вода продолжит падать после цикла.

Сухая дорожка на столе укоренения: как не перепутать её с режимом mist

Если запрос звучит буквально как «сухая дорожка на столе укоренения», начинайте не с увеличения длительности импульса, а с карты следа. Положите бумагу поперёк дорожки, поставьте чашки на сухой полосе и в двух мокрых соседних зонах, затем запустите одинаковый рабочий цикл. Если сухая полоса подтверждается на бумаге и в catch pattern, проблема чаще сидит в перекрытии факелов, высоте, повороте, давлении под потоком или airflow, а не в общей нехватке mist на всём столе.

Быстрый аудит за 10 минут: живой цикл, бумага/карта и catch pattern

Быстрый аудит нужен не для красивого отчёта, а чтобы разделить три вещи: рисунок капли, распределение воды по столу и фактический объём. Для начала запустите обычный рабочий цикл, а не тест «на глаз» при открытой линии. Смотрите сбоку и сверху: где факел стартует, не плюёт ли перед распылом, одинаково ли работают соседние форсунки, есть ли капание после выключения.

Затем положите тёмную бумагу, картон или водочувствительную карту на несколько точек стола. Бумага быстро показывает крупные брызги, струйные дорожки, асимметрию и зоны без точек. Но бумага не заменяет чашки: при крупной капле или длинном тесте она насыщается, пятна сливаются, и оператор перестаёт понимать объём. Поэтому бумага отвечает на вопрос «какой след», а чашки — «сколько и где собрано».

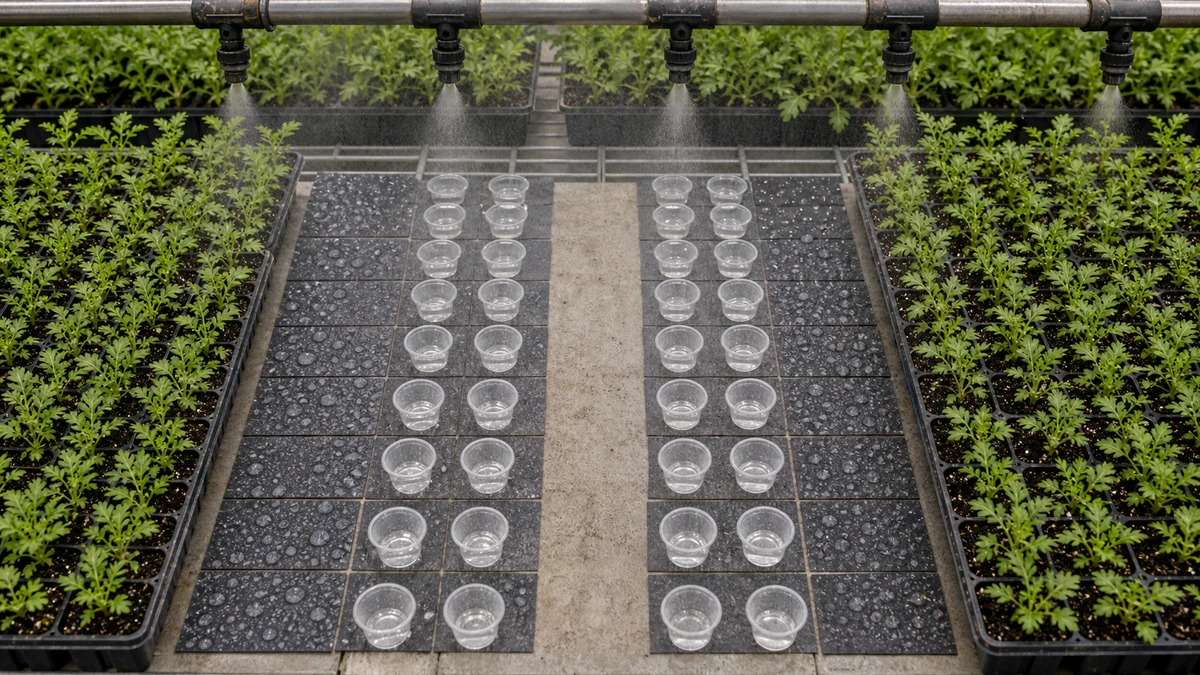

Catch pattern делайте простым. Поставьте одинаковые чашки или контейнеры сеткой: край, центр, между форсунками, под форсункой, в начале и конце линии. Запустите один или несколько обычных импульсов, если объём мал; для очень малого расхода можно собрать несколько одинаковых циклов подряд. Сравнивайте не абсолютную «норму из интернета», а относительную картину: где стабильно меньше, где стабильно больше, где есть локальный мокрый круг.

Если нужно измерить timed output, подставьте мерную ёмкость под отдельную форсунку или небольшой участок на одинаковое время. Для mist с малым расходом 30 секунд могут дать слишком мало воды для точного сравнения, поэтому увеличьте время или соберите несколько одинаковых импульсов. Главное — измерять при рабочем давлении и включённой зоне, а не при закрытой линии, где манометр показывает красивую, но бесполезную статическую цифру.

Как отличить засор, износ, низкое давление и разворот форсунки

Начинайте диагностику с масштаба проблемы: одна форсунка, сегмент линии или вся зона. Если плохо ведёт себя одна точка, вероятнее локальная причина: частичный засор, дефект отверстия, перекошенный дефлектор, неправильная вставка, поворот или износ. Если одинаково грубеет конец линии, виновата уже не конкретная форсунка, а поток, давление, диаметр, длина линии или количество работающих точек.

Отверстие форсунки нельзя чистить как попало. Нельзя расширять его проволокой, царапать жёстким предметом или «продавить» мусор силой, если производитель этого не допускает. Правильная формулировка для регламента: промыть/очистить по инструкции производителя, затем снова проверить рисунок. Если после правильной очистки факел не восстановился, форсунка уходит в замену, а не в бесконечное ковыряние.

Износ форсунки часто выглядит иначе, чем засор. Засор может уменьшать расход, срезать часть факела или давать струйку. Износ и повреждение могут увеличить расход, сделать каплю крупнее, расширить мокрое пятно и испортить симметрию. Поэтому полезно сравнить timed output подозрительной форсунки с соседней такой же модели при той же зоне. Если одна точка стабильно выдаёт больше и хуже рисует, чистка может уже не решить проблему.

Разворот и высота проверяются без разбора химии воды. Поверните подозрительную форсунку в штатное положение, проверьте крепёж, отметьте направление факела на бумаге. Если сухая дорожка переезжает вместе с форсункой при перестановке, проблема локальная. Если сухая дорожка остаётся на том же месте стола после перестановки, смотрите layout, высоту, край стола, поток воздуха и давление линии.

Если засоры повторяются, не превращайте эту статью в расследование воды. Маршрут дальше — «Вода для mist: железо, карбонаты, биоплёнка и забитые форсунки». Здесь граница такая: разовый дефект факела проверяется на месте; повторяющееся забивание, налёт, частицы и нестабильность после очистки уходят в отдельную диагностику воды и системы.

Leaf wetness против substrate wetness: где ошибка факела, а где ошибка режима

Leaf wetness и substrate wetness нужно оценивать отдельно. Форсунка может достаточно смачивать лист, но давать runoff в субстрат из-за крупной капли или слишком длинного импульса. Бывает и обратное: субстрат влажный от исходного полива или стока с соседней зоны, а верх листа пересыхает из-за сухой дорожки и плохого перекрытия факелов.

Поэтому не делайте вывод «сухой лист — мало воды в кассете» или «мокрый субстрат — mist работает хорошо». Сухая листовая зона при мокром основании часто говорит о неправильном распределении факела, а не о нехватке общего полива. Мокрый нижний слой при нормальной листовой плёнке может говорить о лишнем объёме, runoff, after-drip или неправильной передаче воды между ячейками. Подробная граница разобрана в статье «Где заканчивается mist и начинается переувлажнение: leaf wetness vs substrate wetness».

Для факела это означает практическую развилку. Если бумага и листья показывают крупные пятна, а чашки в зоне дают высокий сбор, сначала исправляйте факел, высоту, давление и длительность импульса. Если листовой след тонкий и равномерный, но субстрат всё равно мокнет снизу, смотрите исходную влажность кассеты, runoff, нижний полив и переход на следующий этап. Про момент, когда после mist подключают нижний полив, есть отдельный материал «Нижний полив на укоренении».

Что менять: промыть, заменить, поднять/опустить, повернуть или пересобрать layout

После аудита не исправляйте всё сразу. Если одновременно повернуть форсунку, заменить модель, поднять линию, изменить давление и переписать таймер, вы потеряете причинно-следственную связь. Работайте по дереву решений: сначала локальная исправность, затем давление под потоком, затем высота и overlap, затем layout зоны, и только после этого режим импульсов.

Промывка или очистка уместна, когда есть локальный дефект формы, снижение расхода, срезанный факел или частичная струйка. Формулировка для рабочего листа должна быть короткой: промыть/очистить по инструкции производителя, повторить бумагу и timed output, записать результат. Если дефект повторяется на той же форсунке, её лучше заменить, чем каждый день спасать один и тот же плохой факел.

Замена нужна, когда форсунка повреждена, изношена, даёт расход выше соседей, не восстанавливает форму после правильной очистки или не соответствует остальным точкам по модели. Смешанные форсунки на одной линии могут выглядеть как загадочная биология: одни черенки стоят под тонким mist, другие под крупной каплей. Поэтому в аудите обязательно фиксируйте модель, вставку и место установки, а не только «поменяли форсунку».

Высоту и ориентацию меняют, когда одна и та же форсунка исправна, но её зона покрытия не совпадает с шириной стола или соседними факелами. Здесь особенно опасны универсальные числа. Для одних систем производитель даёт рабочие высоты десятки сантиметров, для других — другие схемы; давление, ширина стола, культура и airflow меняют результат. Metric-first правило простое: записывайте высоту в см, давление в bar, расход в L/h, но не превращайте чужой пример в норму для всех столов.

Layout пересобирают, когда catch pattern стабильно показывает структурную ошибку: сухая полоса между факелами, мокрый вал вдоль края, слабый конец линии, одинаковая проблема на всех столах такой сборки. В этом случае полезно вернуться к статье «Равномерность mist по столу»: там разобран table-level эффект краёв, середины и физиологии партии. Текущая статья остаётся на уровне форсунки и факела.

Почему один и тот же факел ведёт себя по-разному в солнце, тени и сквозняке

Даже идеально выставленный факел не живёт отдельно от микроклимата. VPD, температура, свет и airflow меняют скорость испарения. В солнечное сухое окно та же капля может исчезать быстрее и лист будет требовать чаще смачивания. В прохладное влажное окно тот же импульс может задерживаться на листе и стекать в субстрат. Это не отменяет аудит факела; это объясняет, почему физически исправная система всё равно требует наблюдения по стадии и погоде.

Здесь важно не перепутать две настройки. Если факел кривой, неравномерный и даёт струю, сначала чинят физику распыла. Если факел ровный, бумага и чашки логичны, но листья то пересыхают, то стоят слишком мокрыми, переходят к режиму mist/fog, паузам, датчикам, затенению и вентиляции. Для этого есть отдельный маршрут «Туман без болота: как настроить mist и fog при укоренении черенков».

Числа по импульсам тоже держите как примеры, а не как универсальную норму. В источниках встречаются короткие включения в несколько секунд и разные интервалы в минутах, но они зависят от культуры, стадии, света, влажности, листовой массы, субстрата и оборудования. Если статья о факеле превращается в рецепт «столько секунд каждые столько минут», она начинает дублировать режимный материал и теряет главный смысл: сначала проверьте, что вода вообще попадает туда и так, как вы думаете.

Ошибки диагностики, из-за которых оператор лечит не ту причину

Первая ошибка — лечить сухую дорожку увеличением времени mist. Если дорожка возникает между двумя плохо перекрытыми факелами, дополнительные секунды просто усилят мокрые зоны рядом, а сухая полоса останется относительно слабой. В результате стол получает одновременно переувлажнение и пересушенный участок. Правильный первый вопрос: почему дорожка сухая на бумаге и в чашках, а не сколько секунд добавить.

Вторая ошибка — считать любой крупный след засором. Засор обычно искажает или уменьшает поток, но крупная капля может прийти от давления вне диапазона, износа, неверной модели, after-drip, плохой высоты или неправильного deflector/nozzle assembly. Если оператор каждый день чистит одну и ту же точку, а расход у неё выше соседей, он может чистить изношенную форсунку вместо замены.

Третья ошибка — смотреть только на кассету после укоренения. По готовой партии можно увидеть строки, углы, центр и повтор шага, но это уже поздняя диагностика результата. Если дефект стал виден как карта брака, переходите к статье «Карта кассеты после укоренения». Текущий аудит нужен раньше: проверить факел до того, как полоса станет видна на кассете.

Четвёртая ошибка — смешивать край стола и форсунку. У края могут работать airflow, потери влажности, отражение света, тёплая рама и слабое перекрытие. Если проблема именно «край против центра», полезен короткий atlas причин: «Почему край стола укореняется не так, как центр». Но если один факел даёт струю в середине стола, не нужно объяснять это краем: у вас локальный nozzle-level defect.

Мини-SOP: когда проверять факел и что записывать после ремонта

Проверку факела стоит делать не только при явной аварии. Минимальный рабочий ритм: перед стартом сезона или новой линии, после обслуживания, после смены модели форсунки, после ремонта фильтра/регулятора/клапана, при повторяющейся сухой полосе, при мокром круге под линией и после любой жалобы на неровное укоренение. Для маленького хозяйства этого достаточно, чтобы факел перестал быть «невидимой» причиной брака.

Записывайте параметры так, чтобы их можно было повторить: дата, стол, линия, модель форсунки, высота над верхом растений или кассеты в см, давление под потоком в bar, длительность теста, количество импульсов, результат бумаги, результат чашек, действие и повторный результат. Если в источнике или паспорте есть значения в psi или gph, переведите рабочий журнал в bar и L/h, а исходные единицы оставьте в скобках только как справку.

После ремонта обязательно повторяйте тот же тест. «Промыли» или «заменили» не равно «исправили». Исправление подтверждается восстановленным факелом, исчезновением сухой дорожки на бумаге, близким timed output к соседним форсункам и отсутствием after-drip в той же точке. Если результат не изменился, причина была не там: возвращайтесь к масштабу проблемы — одна форсунка, сегмент линии или вся зона.

Словарь терминов

На чём основана методика проверки

Практика в этой статье собрана из трёх слоёв: материалов по mist и укоренению черенков, инженерных руководств по распылительным форсункам и полевых методов проверки распределения воды. Для углубления полезны материалы UMass по mist/fog equipment for propagation, UF по water and mist in propagation, MSU по moisture management during vegetative cutting propagation, Oklahoma State по mist propagation systems и Colorado State по базовой калибровке распыла. Числа давления, высоты, расхода и интервалов из таких источников в тексте используются только как контекст: рабочая настройка всегда проверяется на конкретной форсунке, столе и культуре.
