Ручной режим автоматики теплицы: manual override до приезда электрика
Как безопасно перевести вентиляцию, насос, штору или сигнализацию в ручной режим без самодельного ремонта и забытых override-состояний.
Оглавление статьи (11)
Микроклимат · автоматика · ручной режим · безопасность · fallback
Ручной режим автоматики теплицы нужен не для того, чтобы оператор «починил контроллер», а чтобы сохранить критические процессы до нормального восстановления. Если отказал экран, зависла программа, пропала связь с датчиком, застряла штора или вентилятор не слушается автоматики, хозяйству нужен заранее подписанный manual override теплица-план: что можно включить руками, кому звонить, когда остановиться и как вернуть систему в auto.
Главная граница: ручной режим — это операционный fallback, а не электромонтаж. Нельзя открывать щиты, ставить перемычки, отключать защиты, обходить концевики или чинить проводку «на ночь». Правильный аварийный bypass без ремонта означает только разрешённый производителем и вашим инженером способ временно управлять готовой линией: переключатель, штатный режим контроллера, подписанная кнопка, ручной привод или заранее подготовленный протокол.
Если для действия нужно открыть электрический шкаф, снять крышку, соединить провода, обойти автомат, удерживать контактор вручную или выключить защиту, это уже не ручной режим оператора. Это зона электрика или инженера. Партия растений не стоит риска для человека.
Что такое manual override и где заканчивается право оператора
Manual override — это временное ручное управление конкретной функцией: открыть форточку на фиксированную позицию, включить насос, закрыть штору, перевести вентилятор на ручной режим, удержать туман, отключить повреждённый контур из работы. В оборудовании теплиц такие режимы действительно существуют: у моторных контроллеров, вент-блоков, штор, климат-компьютеров и alarm-систем.
Но наличие кнопки не означает право нажимать её без карты. Хороший ручной режим отвечает на пять вопросов:
- Какая линия? Вентиляция, насос, штора, отопление, туман, сигнализация, связь.
- Почему ручной? Отказ датчика, завис контроллер, неверная команда, обрыв связи, механический стоп, погодный override.
- Кто владелец? Оператор, агроном, инженер, владелец, ночной дежурный.
- Какой предел? Позиция, время, зона, максимальная нагрузка, запрет одновременного включения.
- Как вернуться? Кто проверяет auto, когда снимает override, что записывает в журнал.
Если ответов нет, оператор не должен импровизировать. Он открывает лестницу климатических тревог, подтверждает сигнал и эскалирует владельцу линии.
Отказ контроллера: первая развилка до ручных действий
Отказ контроллера теплицы не всегда означает, что оборудование умерло. Иногда мёртв только экран, удалённая связь, один датчик, одна зона или сценарий. Поэтому сначала разделите проблему, иначе можно включить руками то, что автоматика уже держит через другой контур.
| Симптом | Что вероятно | Первое безопасное действие |
|---|---|---|
| Нет удалённого доступа, но экран и оборудование работают | связь, роутер, интернет, облако | перейти на локальный контроль и журнал, не менять режим без причины |
| Экран завис, команды не принимаются | контроллер или питание управления | проверить разрешённый перезапуск по инструкции; если нет — звонок owner |
| Одна форточка/штора не движется | мотор, концевик, кабель, механическое заедание | остановить попытки; не давить мотором через сопротивление |
| Насос не запускается по программе | контактор, защита, датчик давления, dry-run, питание | проверить разрешённый ручной запуск только если нет сухого хода и аварии |
| Срабатывает погодная защита | дождь, ветер, мороз, storm/frost override | не форсировать открытие против защиты без инженерного решения |
Плохой ручной режим начинается с фразы «давай просто включим». Хороший начинается с определения, какая критическая линия автоматики действительно нужна сейчас и что произойдёт, если её включить отдельно от остальных.
Карта критических линий: что можно держать руками, а что нельзя
Критическая линия — это не «самая дорогая железка». Это контур, остановка которого быстро создаёт ущерб: вентиляция в жару, отопительный вентилятор зимой, насос воды, надув двойной плёнки, аварийная связь, датчик/логгер, который даёт реальную картину. UF/IFAS в материале по резервному питанию теплиц отдельно подчёркивает, что не всё оборудование нужно питать одновременно; сначала выбирают essential equipment.
| Линия | Когда ручной режим допустим | Стоп-условие |
|---|---|---|
| Вентиляция / форточки | есть штатный local/manual control, нет ветровой/дождевой блокировки, движение свободное | мотор гудит без движения, перекос, закусывание, storm override |
| Циркуляционные вентиляторы | линия исправна, нет запаха, дыма, перегрева, воды на электрике | автомат выбивает, кабель мокрый, шум/вибрация изменились |
| Поливной насос | есть вода, давление понятно, dry-run защита не отключается | сухой ход, кавитация, утечка, неизвестное положение клапанов |
| Штора / теплоэкран | заранее определено аварийное положение, нет механического заедания | трос провис, движение рывками, концевик не отрабатывает |

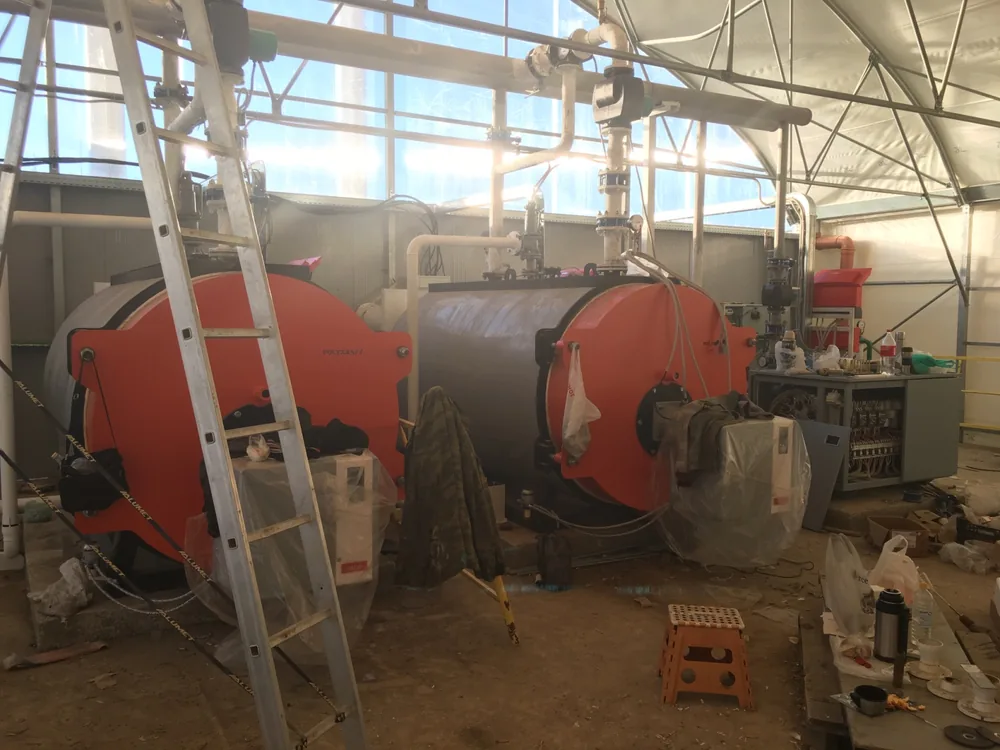

| Отопление | только разрешённые режимы котла/вентилятора и штатные термостаты | газ, дым, запах, перегрев кабеля, неизвестная ошибка горелки |
| Сигнализация и логгеры | можно перевести на резервный канал или переносной логгер | данные недостоверны, батарея умирает, нет человека, который их смотрит |
Если авария связана с полным outage, используйте отдельный протокол первых 30 минут без электричества. Здесь речь о другом: когда часть системы жива, но автоматический мозг или один контур требует ручного ведения.
Ручной режим вентиляции: открыть не значит проветрить
Ручной режим вентиляции чаще всего кажется простым: открыть форточку, включить вентилятор, поднять боковую стенку. Но теплица не проветривается линейно. Материал про форточки и 20% открытия разбирает, почему процент хода не равен проценту воздухообмена. В ручном режиме это особенно важно: оператор может открыть «чуть-чуть», а горячая зона останется без обмена.
Карта ручной вентиляции должна содержать не только положение, но и наблюдение:
- какую зону охлаждаем: верх, столы, плотная крона, маточник, укоренение;
- какая сторона открывается при ветре, дожде и буре;
- какой датчик подтверждает эффект: температура зоны, RH, VPD, переносной логгер;
- когда ручное открытие опасно: шквал, мороз, мокрый лист, открытая дверь, отказ концевика;
- когда переходим из manual override в аварийный протокол перегрева.
Если жара уже угрожает партии, не пытайтесь решить всё настройкой форточки. Откройте летний аварийный протокол: тень, испарительное охлаждение, порядок спасения партии и безопасность людей описываются отдельно.
Ручной режим насоса: не запускать вслепую
Ручной режим насоса опасен тем, что внешне похож на простую кнопку. Но насос может быть заблокирован не «из-за глюка», а из-за сухого хода, закрытого клапана, пустого бака, низкого давления, перегруза двигателя или защиты. Поэтому ручной запуск допустим только по карточке, где перечислены проверки до нажатия.
Мини-проверка перед ручным насосом. Есть вода в источнике или баке, открыта нужная линия, нет утечки, dry-run защита не обойдена, давление после запуска контролируется, человек остаётся рядом до стабилизации. Если хотя бы один пункт неизвестен, это не операторский ручной режим.
В ручной полив легко внести вторую ошибку: спасая одну зону, перелить другую. Поэтому карта manual override должна указывать, какие клапаны и секции открыты, сколько длится ручной цикл, кто возвращает клапаны в исходное положение и где записывается факт. Если меняется источник воды или раствор, используйте отдельный протокол смены источника воды без скачка EC и pH.
Штора, blackout и теплоэкран: аварийное положение вместо борьбы с мотором
Штора и теплоэкран в ручном режиме требуют ещё больше дисциплины. У них есть вес, тросы, редуктор, концевики, погодные блокировки и риск повреждения конструкции. Если трос провис, вал идёт рывками или одна сторона отстаёт, остановите движение. Не «дожимайте» мотором до красивого положения.
Аварийное положение задают заранее: например, для летнего перегрева может быть частичная тень, для зимней ночи — удержание тепла, для дневного DLI — компромисс между светом и перегревом. Подробный биологический контекст есть в статье про дневной теплоэкран. В этой статье правило короче: ручной режим шторы не должен ломать механику ради краткой климатической выгоды.
Timeout, owner и возврат в auto: без этого ручной режим становится новой аварией
Timeout обязателен. Самая частая ошибка — включить ручное управление «на 15 минут», забыть до утра и получить пересушенную зону, закрытую штору, отключенный туман или вентилятор, который не вернулся в программу. Некоторые контроллеры поддерживают timed override, но даже если его нет, в SOP должен быть человек и будильник.
| Поле журнала | Зачем |
|---|---|
| Время начала | чтобы не потерять длительность ручного режима |
| Линия и зона | чтобы не искать утром, что было тронуто |
| Причина | датчик, контроллер, механика, погода, связь |
| Owner | кто отвечает за следующую проверку и возврат |
| Время возврата | когда manual снят или почему продлён |
| Факт auto | подтверждение, что автоматика снова управляет линией |
Owner должен быть человеком, а не «дежурной сменой». Если оператор ушёл спать после подтверждения тревоги, ручной режим становится скрытым отказом. Для ночных случаев связывайте карточку override с матрицей эскалации: нет подтверждения, нет результата или нет возврата в auto — сигнал идёт выше.
Чего нельзя делать даже ради партии
- Отключать защиту сухого хода, перегруза, УЗО/дифзащиту, концевики или погодный стоп. Если защита мешает, выясняют причину, а не побеждают защиту.
- Запускать все нагрузки одновременно. Насосы и моторы имеют пусковые токи; порядок запуска должен быть подготовлен инженером.
- Форсировать движение заклинившей форточки или шторы. Мотор не должен быть инструментом ломания механики.
- Работать одному в опасной зоне. Дым, запах, мокрая электрика, перегретые кабели, газ, буря, обледенение — сначала безопасность.
- Оставлять manual без отметки. Незаписанный ручной режим утром выглядит как «автоматика сама так решила».
- Менять уставки вместо аварийного действия. Если проблема временная, не ломайте сезонную программу климата ради одной ночи.
Мини-SOP на дверь: ручной режим до приезда электрика
- Определить симптом: связь, контроллер, датчик, одна линия, вся зона, питание.
- Проверить, нет ли угрозы человеку: дым, газ, мокрая электрика, кабель, буря, перегрев.
- Назвать критическую линию: вентиляция, насос, отопление, штора, сигнализация.
- Открыть карточку линии: разрешённый переключатель, предел, timeout, owner, запреты.
- Включить только одно разрешённое действие и наблюдать эффект по фактическому датчику или логгеру.
- Записать время, причину, кто подтвердил, что изменилось, когда следующая проверка.
- Если эффекта нет или появляется стоп-условие, прекратить ручное управление и эскалировать.
- После ремонта или восстановления снять manual, проверить auto, записать возврат и обновить карточку.
Такой SOP не заменяет электрика, но резко снижает хаос до его приезда. Оператору не нужно помнить схему теплицы по памяти: он видит разрешённые действия, запреты и владельца решения. Для ассортимента и продаж это тоже важно: стабильный посадочный материал появляется там, где аварийные режимы не зависят от героизма одного человека.
Словарь терминов
- Manual override
- Временное ручное управление штатной функцией оборудования в разрешённых границах.
- Bypass
- Обход обычной логики управления. В статье допустим только штатный и заранее разрешённый bypass, не самодельная перемычка.
- Критическая линия
- Контур, остановка которого быстро создаёт риск для партии, оборудования или безопасности.
- Interlock
- Защитная логика или блокировка, которая не даёт оборудованию выполнить опасное или несовместимое действие.
- Концевик
- Датчик крайнего положения, который сообщает приводу, что механизм дошёл до конца хода.
- Timeout
- Время окончания ручного режима или обязательной повторной проверки.
- Owner
- Конкретный ответственный за решение, контроль и возврат линии в автоматический режим.
- Auto
- Обычный автоматический режим, где линия управляется контроллером, датчиками и заданной программой.
На чём основана статья
- UF/IFAS: Auxiliary Power Units for Greenhouse Operations — критические нагрузки теплицы, резерв питания, моторные нагрузки и необходимость профессионального подключения.
- Wadsworth Controls, MicroGrow, Phason и manuals Link4/HortiMaX/Munters — фактическое наличие manual/timed/weather override в greenhouse control systems.
- Greenhouse Management: curtain systems и John Bartok on greenhouse electrical design — риски приводов, лимитных переключателей, electrical design и необходимость инженерной подготовки.
- OSHA electrical wiring rules и предупреждения производителей HVAC/service manuals — опора для жёсткой границы: ручной режим оператора не является ремонтом электрики.
