🧰 Конденсат на электронике теплицы: шкаф автоматики, датчики и вводы

藺 Конденсат на электронике теплицы опасен не тем, что в теплице вообще «влажно». Опасен момент, когда влага появляется внутри шкафа автоматики, датчика, разъёма или кабельного ввода: автоматика начинает видеть не реальный климат, а воду на контактах, холодной стенке корпуса или чувствительном элементе.

Эта статья не про мокрый лист, Botrytis и обычное проветривание. И это не инструкция по ремонту электрики. Задача оператора — безопасно отличить нормальный конденсат на конструкции теплицы от риска в закрытом корпусе, понять вероятный путь влаги и собрать факты для электрика или поставщика автоматики. Если шкаф под напряжением, оператор не вскрывает его ради любопытства: он фиксирует симптомы снаружи и останавливает опасный сценарий.

吝 Сначала отделите конденсат на теплице от конденсата в шкафу

Капли на плёнке, стекле, металлокаркасе или листьях — это проблема микроклимата теплицы. Она важна для болезней, мокрого листа и управления влажностью, но сама по себе ещё не доказывает аварию автоматики. Если нужно понять, почему в дождь и туман проветривание то сушит, то добавляет влагу, сначала откройте соседнюю статью про точку росы, вентиляцию и конденсат.

Другое дело — следы воды на дверце шкафа управления, запотевшее окно контроллера, коррозия у нижней кромки корпуса, мокрый кабельный ввод, нестабильные показания влажности, самопроизвольные аварии, периодические перезапуски после холодной ночи или мойки. Это уже контур «конденсат на электронике теплицы». Он требует не агрономического совета «проветрить сильнее», а технического разбора корпуса, места монтажа, кабельных вводов и режима работы шкафа.

Главная ошибка — лечить всё одним словом «влажность». Видимый конденсат на ферме может быть нормальным ночным событием, а одна капля внутри корпуса может быть началом отказа. И наоборот: сухая внешняя стенка шкафа не гарантирует, что внутри нет cold spot, где влажный воздух доходит до насыщения.

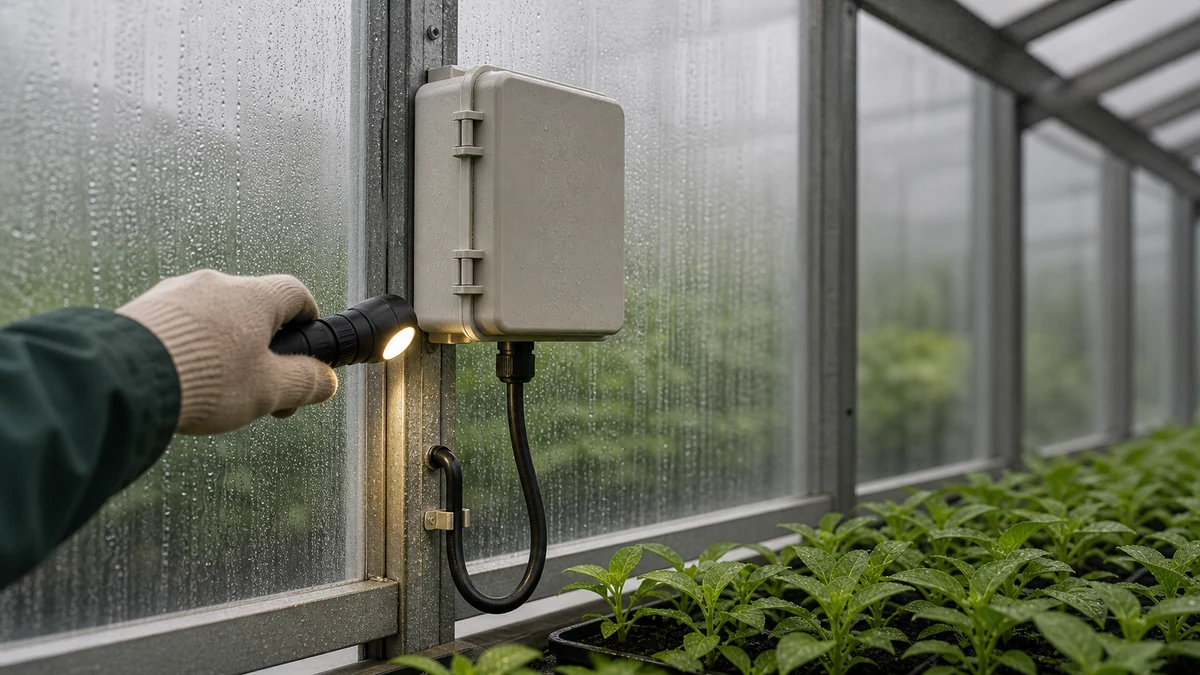

 Что оператор может проверить без вскрытия корпуса

Безопасная диагностика начинается не с отвёртки. Сначала запишите, когда появляется симптом: после ясной холодной ночи, после тумана, после полива шлангом, после мойки стеллажей, после отключения отопления, после частого открывания двери шкафа, после запуска охлаждения или после обрыва связи. Влажность в шкафу управления редко возникает «просто так»: у неё почти всегда есть время, место и путь.

Снаружи можно проверить четыре группы признаков. Первая — положение шкафа: стоит ли он на холодной наружной стене, под капелью с конструкции, рядом с форточкой, туманом, форсункой, моечной зоной или открытой дверью. Вторая — геометрия воды: есть ли сверху путь капли, есть ли петля кабеля ниже ввода, не стекает ли вода по кабелю прямо в корпус. Третья — поведение автоматики: когда появляются ложные аварии, скачки датчика, пропадание связи. Четвёртая — состояние внешних уплотнений: дверца перекошена, прокладка грязная, заглушка отсутствует, кабельный ввод треснул, корпус имеет незакрытые отверстия.

Что нельзя делать: открывать шкаф в сырой теплице при подозрении на влагу, сушить его строительным феном, протирать внутри салфеткой, отключать защиту ради «дойти до конца дня», менять предохранители на глаз, прокалывать отверстие внизу корпуса без проекта. Даже высохшее после воды оборудование может иметь скрытую коррозию и риск нагрева. Если есть запах гари, следы потемнения, повторное срабатывание защиты, вода на корпусе или управляющее оборудование ведёт себя нестабильно, это stop-use сценарий.

 Почему вода появляется внутри закрытого корпуса

Точка росы объясняет не только мокрый лист. Если влажный воздух попал внутрь корпуса, а стенка, монтажная плата, кабельный ввод или металлическая панель стали холоднее точки росы этого воздуха, вода выпадет уже внутри. Шкаф может выглядеть закрытым, но при перепадах температуры он «дышит»: воздух втягивается через неплотности, вводы, дренажи, технологические отверстия и при каждом открытии дверцы.

В теплице это усиливается ночным циклом. Днём шкаф и воздух внутри нагреваются; ночью наружная стенка, металл, кабель или датчик охлаждаются. Если внутри остался влажный воздух, появляется внутренняя капля. Особенно рискованны шкафы на холодной стене, под крышей с лучистым охлаждением, у торца теплицы, рядом с дверью, форсунками, туманом, испарительным охлаждением или шлангом.

Отдельная ловушка — редкая эксплуатация. Пока автоматика работает и компоненты выделяют тепло, внутри может быть сухо. Когда система выключена, шкаф остывает, а влажный воздух остаётся. Поэтому конденсат часто проявляется после ночного простоя, аварийного отключения, сезонной паузы, выходных, когда отопление снизили, или после мойки, когда шкаф открывали в насыщенной влагой среде.

Это же объясняет фразу «шкаф автоматики в теплице влажность держит даже при закрытой дверце». Закрытая дверца защищает от прямой струи воды, но не отменяет влагу, уже попавшую внутрь. Если в корпусе нет правильно подобранного климат-контроля, уплотнения, дренажа/дыхания или подогрева, он может стать маленькой камерой с собственным микроклиматом.

里 Карта отказов: шкаф, датчик, кабельный ввод

Диагностику удобнее вести не от слова «конденсат», а от места, где проявился риск. У шкафа, датчика и кабельного ввода разные механизмы отказа и разные решения. Поэтому запрос «кабельные вводы теплица» нельзя закрывать советом «поставьте IP65»: ввод должен подходить к кабелю, стенке корпуса, прокладке, направлению воды и требованиям к обслуживанию.

Если датчик влажности врёт из-за конденсата, это выглядит иначе, чем обычный дрейф. Дрейф часто медленный: прибор уходит от контрольного значения неделями или после сезона. Конденсат даёт привязку к событию: туман, мойка, холодная ночь, капля на фильтре, резкий скачок до насыщения и медленное возвращение. Про сезонный уход показаний отдельно читайте материал про калибровку, защитные экраны и дрейф показаний датчиков.

️ IP и NEMA: рейтинг корпуса не равен защите от внутреннего конденсата

IP-рейтинг и NEMA/UL Type нужны, но их часто читают неправильно. Они описывают испытанные уровни защиты корпуса от внешних воздействий: пыли, прикосновения, капель, брызг, струй, коррозионной среды и других условий в зависимости от системы. Но рейтинг не говорит: «в теплице внутри никогда не будет воды». Внутренняя конденсация может появиться от влажного воздуха, который уже попал в корпус, от открытия дверцы, от холодной стенки или от неправильного ввода.

Фраза «IP-защита корпуса теплица» должна переводиться на инженерный язык: где стоит корпус, что на него попадает, как вводятся кабели, есть ли мойка, туман, ультразвуковой увлажнитель, перепад температур, агрессивные удобрительные аэрозоли, нужна ли коррозионная стойкость, как часто шкаф открывают. Для одного места достаточно защиты от случайных капель, для другого нужен корпус и вводы под струи, мойку и химическую среду, а для третьего важнее не герметичность любой ценой, а управляемое дыхание и подогрев.

Слишком герметичный, но неправильно собранный корпус может стать ловушкой. Если вода вошла через кабель, незаглушенное отверстие или мокрое открывание двери, она не всегда выходит обратно. Поэтому специалист смотрит не только на цифру IP, но и на полный узел: корпус, прокладку, петли, замки, вводы, заглушки, ориентацию, дренаж, breather drain, климат внутри шкафа и условия обслуживания.

Кабельный ввод — типичный слабый пункт. Он должен соответствовать диаметру и типу кабеля, не пропускать воду вдоль оболочки, не разрушать заявленный рейтинг корпуса и не превращаться в механическую нагрузку на клеммы. Если кабель входит сверху без петли и снаружи по нему течёт вода, даже хороший корпус получает плохой сценарий.

️ Что менять: перенос, вводы, дыхание, подогрев или вентиляция корпуса

Правильное решение зависит от причины. Если шкаф висит на холодной наружной стене под капелью, первый вопрос — перенос или защитный козырёк, а не покупка более «герметичного» ящика. Если вода приходит по кабелю, сначала разбирают маршрут воды и вводы. Если влага возникает после открывания шкафа в насыщенной теплице, меняют регламент обслуживания и добавляют внутренний климат-контроль. Если проблема в высокой влажности всего дома, возвращаются к статье про осушение малой теплицы.

Breather drain уместен там, где корпус переживает температурные колебания и ему нужно безопасно «дышать» и выводить влагу, не теряя заявленную защиту. Это не дырка, просверленная по месту, а сертифицированный элемент, который подбирается к типу корпуса и условиям. Самодельное отверстие легко разрушает рейтинг и создаёт новый путь воды.

Hygrostat и шкафной нагреватель нужны не для того, чтобы «жарить» электронику. Их задача — удержать внутренние поверхности выше точки росы и не дать влаге осесть на платах, клеммах и датчиках. Мощность, место установки, зазоры, защита, питание и управление подбирает специалист. В статье нельзя заменить расчёт фразой «поставьте маленький нагреватель».

Вентиляция корпуса — тоже не универсальный ответ. Если внутрь загоняется влажный воздух теплицы, открытая вентиляционная решётка может ухудшить ситуацию. Если корпус перегревается, но среда влажная и загрязнённая, нужен уже выбор между фильтр-вентиляцией, теплообменником, кондиционером шкафа, герметизацией, подогревом и режимом обслуживания. Для маленькой теплицы это звучит избыточно, но цена ошибки — отказ автоматики ночью, ложный полив, неоткрывшаяся форточка или потерянная партия.

 Датчики: когда влажность реальная, а когда прибор показывает воду на себе

Датчик влажности в теплице не должен жить в капле. Высокая относительная влажность — это ещё измеряемая среда, а конденсат на чувствительном элементе, фильтре или защитном экране — уже другой режим. Производители промышленных датчиков прямо разделяют высокую влажность и конденсирующую среду: после намокания сенсор может требовать восстановления, а некоторые решения используют подогрев зонда или другую технологию измерения.

Оператору важно не спорить с прибором, а проверить контекст. Если RH внезапно стала 99-100%, но второй прибор в другом месте показывает иначе, экран датчика мокрый, рядом туман/форсунка, холодная стойка или прямое лучистое охлаждение, это не обязательно реальный климат всего дома. Это может быть локальная капля на датчике. Для понимания листового и локального охлаждения рядом держите маршрут про лучистое охлаждение листа: там речь о растении, но логика холодной поверхности помогает не верить одному среднему числу.

Датчик должен быть защищён от прямого солнца, капель и мёртвого воздуха, но при этом видеть воздух, который нужен для управления. Если он спрятан в герметичный пластиковый бокс без обмена, он измеряет свой бокс. Если висит под капелью, он измеряет мокрый фильтр. Если стоит у двери, он измеряет поток входящего воздуха. Если закреплён на холодном металле, он может стать локальным cold spot. Поэтому «датчик влажности врёт конденсат» — это не обвинение датчика, а подсказка проверить место, экран, обдув и влагу на чувствительном узле.

 Что отдать электрику или поставщику автоматики

Хороший service request экономит время и снижает риск опасной самодеятельности. Перед обращением соберите короткий пакет: фото шкафа снаружи и зоны вокруг него, фото пути кабелей сверху вниз, фото вводов, даты и время симптомов, температуру и RH в теплице, были ли полив, мойка, туман, отключение отопления, открывание двери шкафа, срабатывание защиты, перезапуск контроллера, ложная тревога датчика.

Запишите, что именно меняется в работе: пропадает связь, прыгает RH, отваливается датчик, срабатывает защита, не включается исполнительный механизм, шкаф запотевает только утром или после мойки. Отдельно отметьте, есть ли запах, потемнение, следы нагрева, вода на корпусе, коррозия у вводов, трещины в прокладке. Это уже не «в теплице влажно», а техническое описание отказа.

Электрику нужно формулировать задачу не как «поставьте IP побольше», а как проверку среды и узла: соответствует ли корпус месту установки, не нарушен ли рейтинг отверстиями, правильно ли подобраны кабельные вводы, нужен ли breather drain, hygrostat, шкафной нагреватель, перенос шкафа, защита от капель сверху, отдельный экран датчика или датчик для конденсирующей среды. Если речь именно о силовых линиях и розетках досветки, это соседний контур: кабели и розетки досветки во влажной теплице.

 Словарь терминов

Точка росы

Температура, при которой влажный воздух у поверхности достигает насыщения и начинает отдавать воду в виде конденсата.

IP-рейтинг

Код степени защиты корпуса по IEC 60529: первая цифра относится к твёрдым частицам и прикосновению, вторая — к воде.

NEMA/UL Type

Североамериканская система типов корпусов по условиям применения и испытаниям. Её нельзя механически приравнивать к IP без таблиц производителя.

Кабельный ввод

Узел прохода кабеля через стенку корпуса: он держит кабель, герметизирует отверстие и помогает сохранить защиту корпуса.

Breather drain

Дышащий дренажный элемент корпуса, который помогает выводить влагу и выравнивать давление при сохранении заявленного рейтинга.

Hygrostat

Регулятор по влажности внутри корпуса; обычно управляет нагревателем или вентиляцией, чтобы снизить риск конденсации.

Cold spot

Локально холодная поверхность или узел, где конденсат появляется раньше, чем в среднем воздухе теплицы.

Дрейф датчика

Постепенный уход показаний от реальности из-за старения, загрязнения, влаги, неправильного экрана или условий установки.

 Источники и границы рекомендаций

Рамка по корпусам и рейтингам опирается на NEMA: краткое описание типов электрических корпусов и scope NEMA 250. Для IP-логики использована рамка IEC 60529 через ANSI/IEC 60529; важный вывод для оператора: рейтинг корпуса — это вход в проектирование, а не обещание, что влажный тепличный воздух никогда не сконденсируется внутри.

Блок по предотвращению конденсата в шкафах держится на технических материалах nVent HOFFMAN о breather drains и последствиях конденсации, Rittal о hygrostat, STEGO о конденсате в control cabinet и Pfannenberg о нагревателях, термостатах и гигростатах. Это vendor sources, поэтому статья не выбирает марку и мощность, а использует их только как карту решений.

Кабельные вводы проверялись по материалам icotek и LAPP: ввод должен сохранять защиту корпуса, соответствовать кабелю и среде. Датчики влажности и конденсация проверялись по Vaisala о high-humidity measurement, Vaisala о condensation monitoring и Sensirion Humidity and Temperature Sensor Design Guide.

Тепличная часть опирается на University of Alaska Extension о контроле среды теплицы и UConn Extension о снижении влажности. Safety boundary опирается на OSHA electrical work practices, HSE electrical equipment in damp conditions и ESFI water-damaged electrical equipment. Эти источники не заменяют местные нормы и квалифицированного электрика; они задают принцип: при влаге и сомнениях оператор не ремонтирует шкаф под напряжением.
