Гистерезис автоматики теплицы: как убрать качели температуры и влажности

Дальше разобрано пять вещей, которых обычная инструкция не даёт: почему контур качает, как осознанно выбрать ширину зоны (с грубым расчётом длины цикла), как ведёт себя влажность и VPD ночью, как отличить плохой датчик от нормальной инерции и где граница, за которой настройка бесполезна. Если нужен соседний слой — отличить штатный ночной перепад температур от настоящей качки автоматики, — он закрывается отдельным материалом.

Когда щелчки — это проблема, а не норма

Не всякое переключение контура — поломка. Контроллер обязан включать обогрев или открывать форточку, когда параметр уходит за порог, и это нормально несколько раз за час при меняющейся погоде. Проблема начинается, когда выход тактирует чаще, чем раз в 5–10 минут, и при этом за окном ничего резко не менялось. Это маркер того, что зона нечувствительности слишком узкая или датчик стоит в плохом месте.

Механизм называется дребезгом контакта у порога. Любой датчик температуры даёт мелкий шум — десятые доли градуса туда-сюда. Если порог включения и порог выключения стоят почти вплотную, этот шум сам по себе перебрасывает выход «включить → выключить → включить», даже когда реальная температура стоит на месте. Каждое лишнее срабатывание — это износ: у реле и пускателя ресурс считается в числе переключений, у форточного привода — в числе ходов, у котла короткие циклы «розжиг-остывание» бьют по теплообменнику сильнее ровной работы.

Что делать: посчитайте переключения за 10–15 минут наблюдения. Если их больше двух-трёх и погода стабильна — это узкая зона или шумный датчик, а не «контроллер старается». Не трогайте сразу несколько ручек: сначала зафиксируйте сам факт частоты, потом ищите причину. Один и тот же симптом — частая качка — может идти и от датчика, и от инерции; перепутаете причину, будете лечить следствие.

Зона нечувствительности: почему её ширина — это компромисс

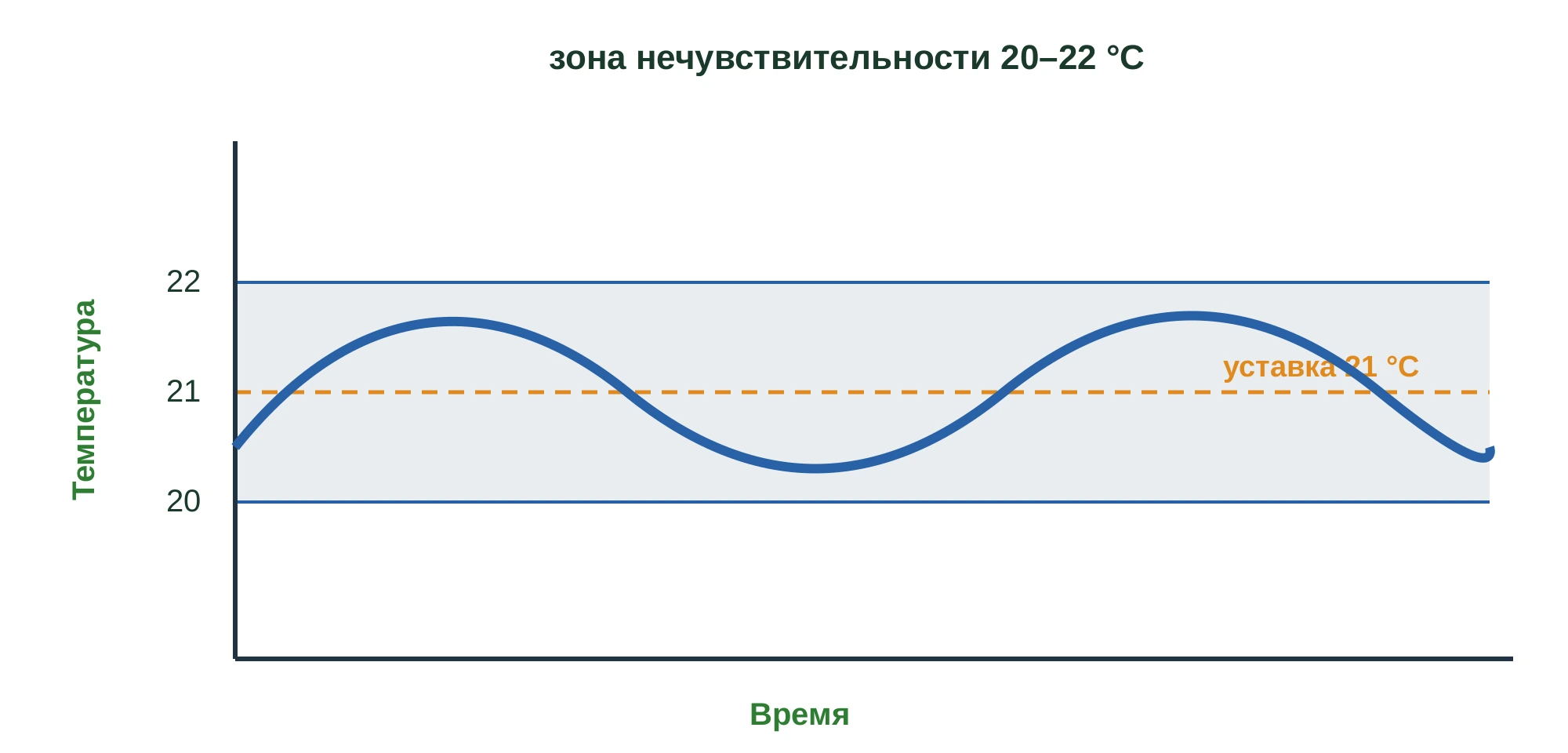

Зона нечувствительности (она же deadband, «мёртвая полоса») — это разрыв между порогом, по которому контур включается, и порогом, по которому выключается. Пример с обогревом: уставка 21 °C, обогрев включается при 20 °C и выключается при 22 °C — зона 2 °C. Внутри этой полосы контроллер молчит. Чем уже полоса, тем точнее держится температура, но тем чаще щёлкает выход; чем шире — тем реже переключения, но тем сильнее параметр гуляет вокруг цели.

Это видно через грубую логику цикла включения-выключения: полный цикл — это время нагрева плюс время остывания (t_цикл = t_вкл + t_выкл). Время нагрева тем больше, чем шире полоса и чем медленнее греет источник; время остывания зависит от теплопотерь. Расширили полосу вдвое — примерно вдвое удлинили цикл и снизили частоту щелчков, но ровно во столько же выросла амплитуда колебаний. Это не greenhouse-замер, а перенос общей логики on/off-регулирования, но именно он объясняет, почему «сделать поточнее» и «сделать пореже щёлкать» — взаимоисключающие желания: за одно платишь другим.

По числам разумный старт для температурного контура — около 1 °C, с рабочим коридором примерно 1–2,8 °C (зарубежные руководства дают 2–5 °F, это те же 1,1–2,8 °C после перевода). Правят полосу шагами около 0,5 °C и по одному контуру за раз, иначе не понять, что подействовало. Ширину выбирают по чувствительности культуры и стадии: рассада и черенки на укоренении плохо переносят размах среды — им зону держат ближе к узкому краю; взрослые и финишные растения терпят более широкую полосу ради меньшего износа. Подробнее различие по стадии разобрано в материале про VPD для укоренения и финиша, где одна цифра не может быть нормой.

Почему контур всё равно перелетает: инерция и мёртвое время

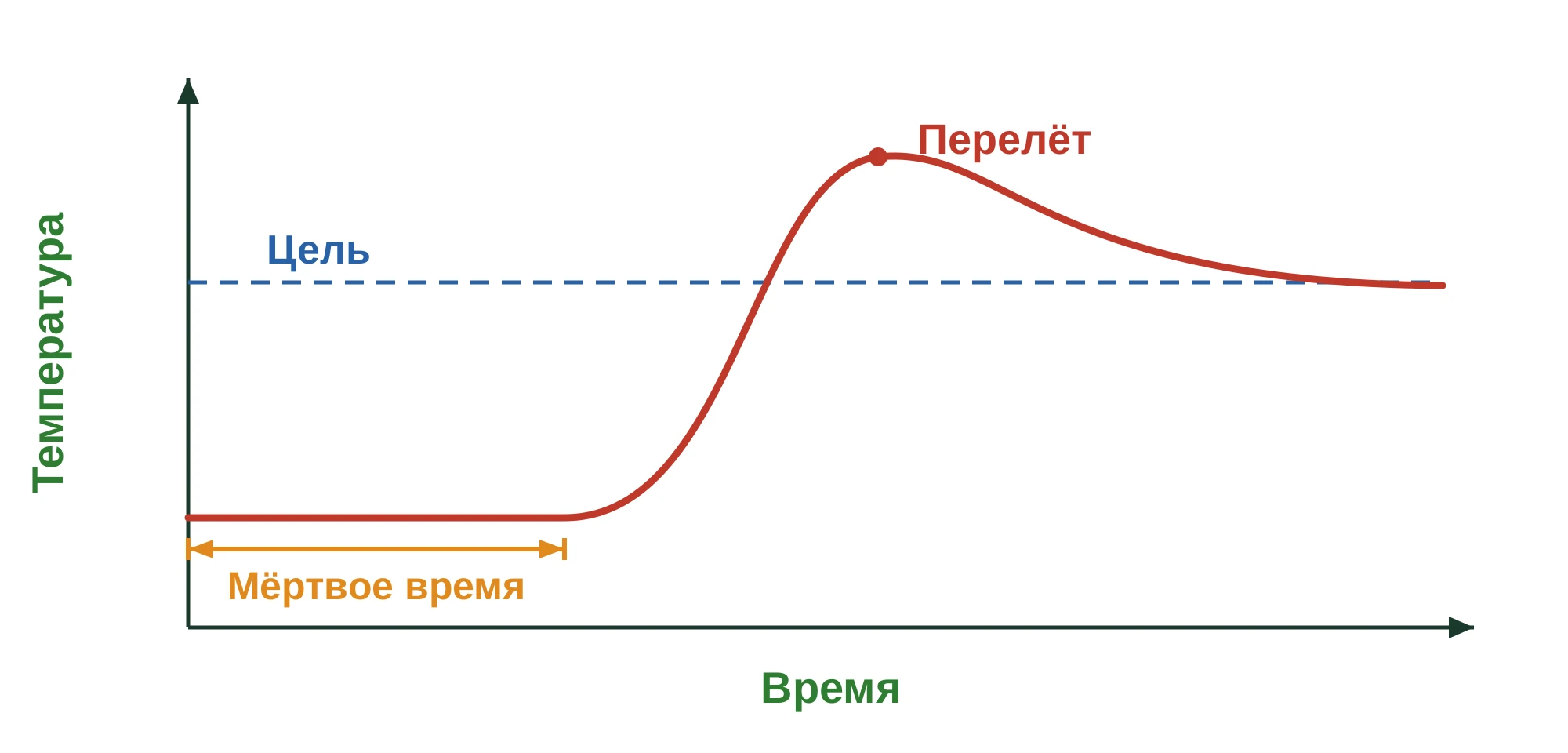

Даже при правильной зоне параметр часто проскакивает цель — это overshoot, перелёт. Причина — мёртвое время и тепловая инерция. Контроллер дал команду «грей» или «открой», но тепло ещё идёт по трубе, форточка ещё ползёт, тёплый воздух ещё перемешивается. Пока всё это «доезжает», датчик ещё не видит результата — и команда продолжает действовать дольше нужного. Результат: к моменту, когда система отреагировала, параметр уже улетел за цель.

Именно поэтому нужна задержка — минимальное время между переключениями, чтобы предыдущее действие успело подействовать. Её величина соразмерна инерции контура: для лёгкой форточки это минуты, для инертного водяного контура с горячей трубой — дольше. Типовой ориентир задержки — 3–10 минут, но это пример, а не норма: правильное значение — примерно равное мёртвому времени вашего конкретного контура. Инерцию теплице задаёт её тепловая масса — вода в бочках, бетон, влажный грунт; чем её больше, тем медленнее теплица остывает и тем длиннее «выключенный» полупериод. Как это работает на ночную стабильность, разобрано в статье про тепловую массу: воду, бетон и грядки.

Что делать: если перелёт держится дольше 10 минут после команды, не сужайте зону — это усугубит дребезг. Увеличьте паузу между переключениями или снизьте силу шага (открывайте форточку не сразу нараспашку, а ступенью; грейте мягче). Сужение зоны при большой инерции — самая частая ошибка: она лечит «точность на дисплее» и ломает реальную стабильность.

Влажность и VPD: почему ночью качает иначе

Температура может выглядеть ровной, а влажность ходить волной — и это отдельный контур со своей физикой. VPD — дефицит давления пара, в килопаскалях — показывает, насколько воздух недонасыщен влагой и с какой силой лист испаряет воду. Формула: VPD = es(T)×(1−RH/100), где es(T) — давление насыщенного пара при данной температуре. Для тепличных культур рабочий коридор обычно 0,5–1,2 кПа (для большинства взрослых растений оптимум держат ближе к 0,8–1,2); рассада и укоренение требуют ниже (воздух влажнее, испарение мягче), взрослые и финиш — выше. Полная механика — в опорном материале про VPD и управление влажностью для здоровья и скорости роста; здесь важно следствие для настройки.

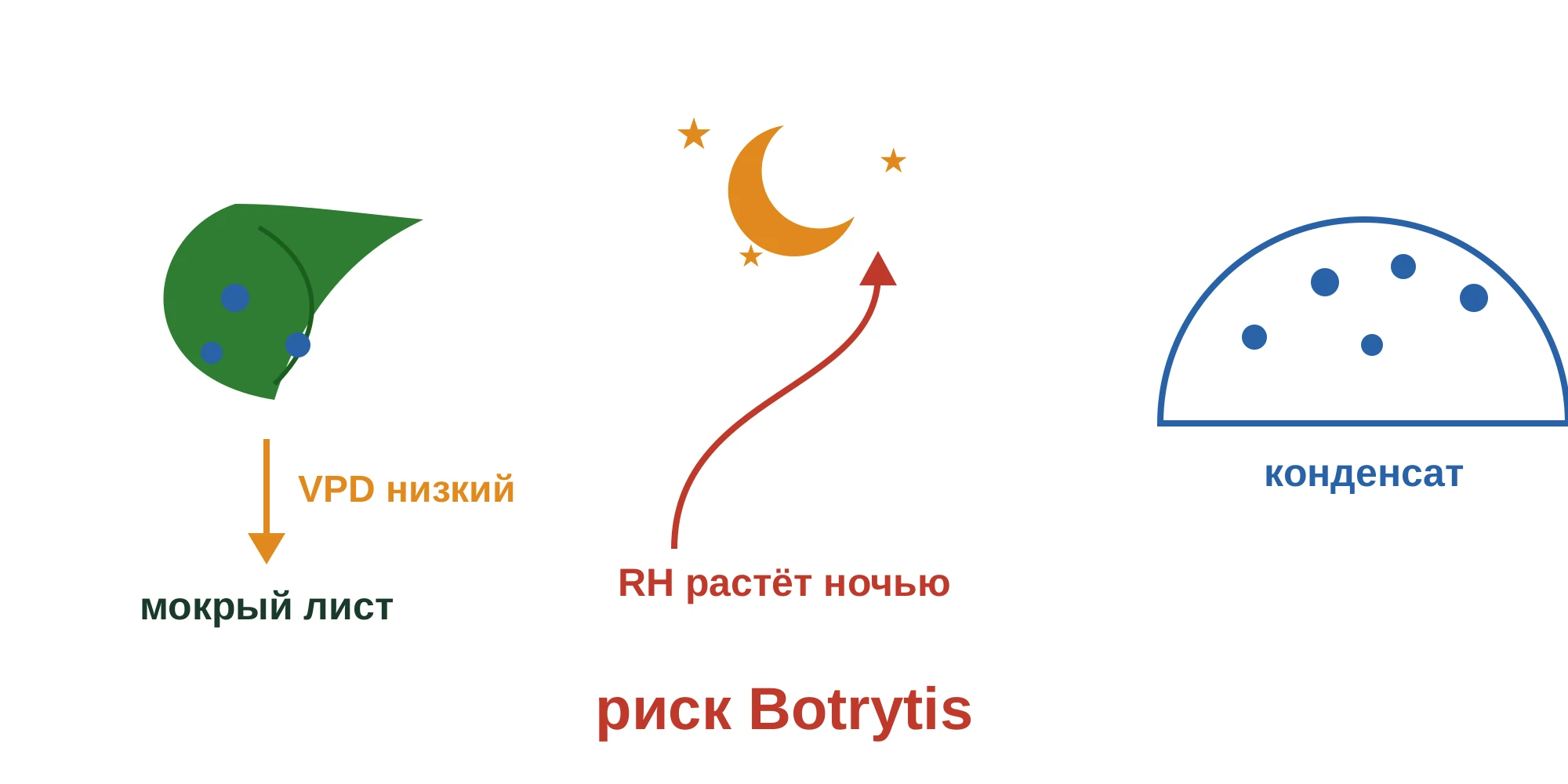

Ночью обогрев греет воздух при закрытой теплице. Абсолютное количество влаги в воздухе при этом то же, но тёплый воздух способен «держать» больше пара — относительная влажность падает на термометре, а влага никуда не делась и оседает конденсатом на холодных поверхностях: стекле, плёнке, металле, нижнем ярусе листьев. Простой пример: при 20 °C и влажности 95 % дефицит пара мизерный, лист почти не испаряет; подняв воздух всего на 2 °C при том же количестве влаги, вы сдвигаете VPD вверх и сушите плёнку на листе. Мокрый лист и низкий ночной VPD — это прямая дорога к серой гнили (Botrytis). Механизм риска лучистого охлаждения листа подробно разобран в материале про конденсат, Botrytis и подмерзание.

Поэтому осушение — это не «закрыть и греть сильнее». Правильный приём: нагрев плюс короткое проветривание одновременно. Нагрев поднимает способность воздуха держать пар и снижает относительную влажность, а краткий приоткрыв форточки выпускает влажный воздух и впускает холодный сухой снаружи. В холодную зиму это дорого по теплу, поэтому делают короткими импульсами, а не держат форточку открытой. И ещё одно правило: туман и влажность нельзя вести по одному температурному порогу — решают относительная влажность и смоченность листа, потому что один градус не описывает мокрый лист. При ночном росте влажности и появлении конденсата не ждите штатную задержку — это аварийный сценарий с немедленным коротким проветриванием.

Сначала датчик, потом настройка

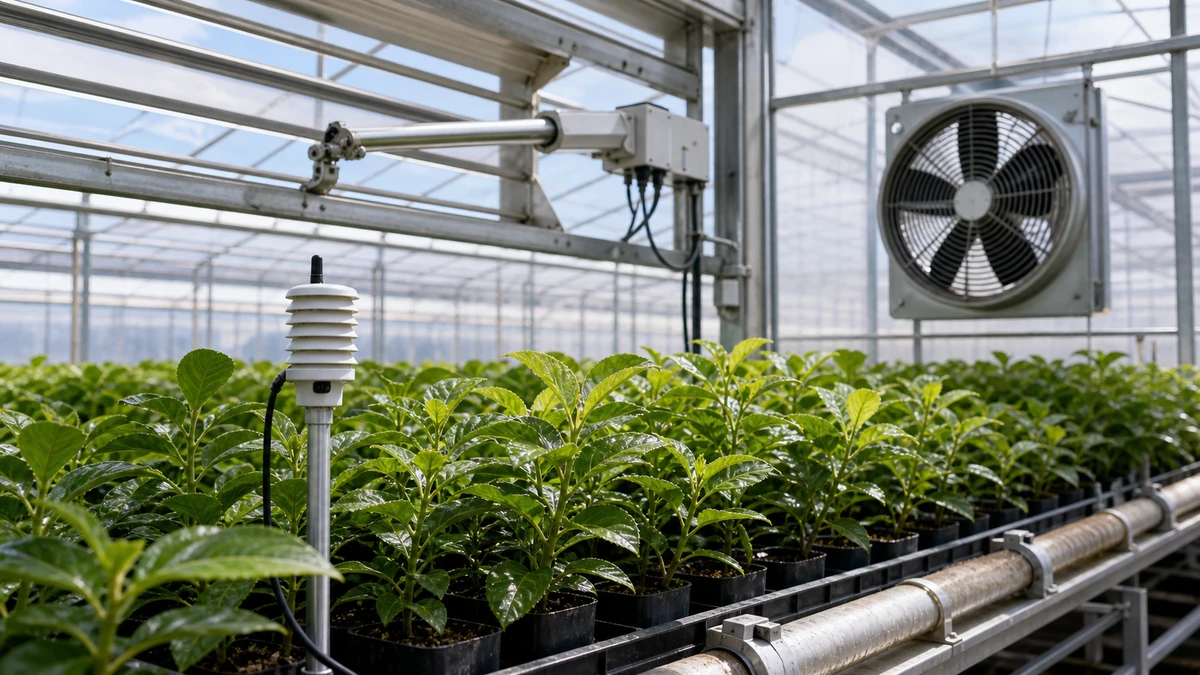

Самая частая причина «гистерезис-проблемы», которая на деле гистерезисом не лечится, — плохое место датчика. Если датчик висит в струе воздуха от форточки, рядом с трубой обогрева или под прямым солнцем, он ловит локальный сквозняк, а не среду растений. Тогда он показывает резкие скачки, которых в зоне корней и листьев нет, контроллер реагирует на эти фантомные скачки — и щёлкает. Это идеально маскируется под «надо расширить зону», но расширение тут лишь приглушит симптом, а ошибка измерения останется.

Что делать: до любой правки зоны перенесите датчик из струи в репрезентативную точку на уровне растений и проверьте его калибровку — поставьте два датчика рядом на 15 минут и сравните показания. Признак отказа железа, а не настройки, — расхождение двух датчиков больше 1–1,5 °C при одинаковых условиях: это значит, один из них врёт, и крутить зону бессмысленно. Куда именно ставить датчики и почему «красивый график с плохого датчика» обманывает, подробно разобрано в материале про расстановку датчиков температуры и влажности. А найти, где в теплице реально прячутся холодные и мокрые карманы, помогает тепловая карта теплицы без дорогой автоматики.

Сквозной кейс: ночная зона 0,3 → 1,2 °C

Соберём всё в один реальный сценарий. На столе с черенками на укоренении автоматика открывала форточку при 24,0 °C и закрывала при 23,7 °C — зона нечувствительности 0,3 °C. Форточка щёлкала примерно 5 раз за 25 минут всю ночь, лист на нижнем ярусе оставался влажным, среда «дышала» рывками.

Почему 0,3 °C физически нереализуема для инертной форточки: привод проходит свой ход за десятки секунд, а тёплый воздух перемешивается ещё минуту-две. За это мёртвое время температура успевает проскочить узкую полосу 0,3 °C насквозь — контроллер не успевает «остановиться внутри зоны» и тут же даёт обратную команду. Длина цикла оказывается короче мёртвого времени контура, а это и есть условие бесконечной качки: система гоняется за целью, в которую физически не может попасть с такой инерцией.

Что сделали по шагам, по одному изменению за раз: сначала только записали график на 15 минут, ничего не трогая, — и увидели, что триггер сидит рядом с датчиком (резкие скачки были в струе у форточки). Затем расширили зону до 1,2 °C — частота щелчков упала сразу. Следующей ночью перенесли датчик из струи в точку на уровне растений и проверили смоченность листа. После этого качка исчезла, культуру и уставку при этом не меняли. Кейс держится не красотой истории, а воспроизводимостью: тот же критерий через час, та же запись результата через сутки.

Анти-паттерны: как не потерять причину

Первый и самый коварный анти-паттерн — сужать зону, чтобы «было точнее», когда контур инертный. На дисплее картинка действительно становится ровнее у цели, но физика та же, что в кейсе выше: при большой тепловой массе и медленном приводе узкая полоса оказывается короче мёртвого времени, и контур уходит в бесконечную качку. Чем инертнее теплица, тем шире, а не уже должна быть зона: точность отдают в обмен на стабильность сознательно, а не борются за неё против инерции.

Второй частый промах — вести влажность и туман по температурному порогу. Температура и влажность — два разных контура с разной физикой: термометр может показывать ровную картину ровно тогда, когда смоченность листа и низкий ночной VPD держат лист мокрым. Если форсунки или приоткрыв форточки завязаны на температурную уставку, ночная сырость и конденсат проскакивают мимо логики — поэтому влажность ведут по относительной влажности и смоченности листа, а не по «градусам». Третий — лечить плохое место датчика расширением зоны: широкая полоса лишь приглушит фантомные скачки от сквозняка, но измерение так и останется неверным, и при первой смене погоды качка вернётся.

Под все эти ошибки подложена одна привычка, которая разводит причину от следствия, — короткая запись по ночи: время, зона, какой датчик, уставка, фактическое значение, поданная команда, отклик через 10 минут и был ли ручной override. Это рабочее правило, а не норма «ровно столько-то строк»: смысл в том, чтобы через час было понятно, помогло действие или просто изменились условия. Как правильно оформлять ручное вмешательство, не превращая его в самодеятельность, разобрано в материале про ручной режим автоматики теплицы.

Граница протокола: когда это уже отказ железа

Настройка зоны и задержки лечит качку только в пределах исправного железа. Есть граница, за которой подкрутка не помогает и становится вредной самообманом. Признаки: два датчика стабильно расходятся больше чем на 1–1,5 °C; привод физически запаздывает или не доходит до команды (заедает, теряет ход); реле «залипает» или не размыкается. В этот момент проблема не в ширине полосы, а в том, что измерение или исполнение сломаны.

Что делать на границе: не добавляйте новую догадку и не расширяйте зону «ещё чуть-чуть». Нужна калибровка датчиков, ремонт или замена привода, либо другая логика тревог. Это честнее, чем бесконечно крутить настройку, которая уже вышла за свою область применения. Как выстроить пороги и кому эскалировать, когда одной настройки мало, разобрано в материале про лестницу климатических тревог теплицы.

Словарь терминов

гистерезис

Зона нечувствительности между порогом включения и порогом выключения: внутри неё контроллер сознательно не трогает выход, чтобы не реагировать на мелкие колебания и не щёлкать каждую минуту.

deadband

Английское название той же зоны нечувствительности; буквально «мёртвая полоса». Внутри неё автоматика не меняет состояние выхода.

уставка

Целевое значение параметра, к которому контроллер ведёт среду; от уставки откладываются пороги включения и выключения.

overshoot

Перелёт параметра за цель: после команды среда продолжает двигаться по инерции, пока тепло или поток «доезжают».

мёртвое время

Задержка между командой контроллера и видимым откликом среды (англ. dead time); привод и воздух «доезжают» не мгновенно — это причина перелёта и качки.

VPD

Дефицит давления пара (англ. vapor pressure deficit), кПа: насколько воздух недонасыщен влагой и с какой силой лист испаряет воду. VPD = es(T)×(1−RH/100).

смоченность листа

Наличие плёнки воды на листе (англ. leaf wetness); ключевой фактор риска серой гнили и мучнистой росы.

конденсат

Капли влаги, оседающие на плёнке и холодных поверхностях при перепаде температур; при накоплении провоцируют грибковые болезни.

override

Временный ручной режим: фиксирует действие человека вместо автоматического решения контроллера, обычно до следующей проверки.

Опорные источники и границы применения

Источники ниже держат конкретные группы тезисов — механизм регулирования, физику VPD, влажность и осушение. Их нельзя читать как единый универсальный рецепт для всех культур и оборудования.

• MSU Extension — VPD, транспирация и риск влажности в теплице; ограничение: тепличные культуры в целом, не один сорт.
• Wageningen (WUR) — управление влажностью требует контекста процесса; ограничение: исследовательский контекст, не готовая инструкция.
• Обзор стратегий осушения (ScienceDirect) — проветривание, нагрев и конденсация на холодной поверхности как приёмы осушения; ограничение: обзор по разным теплицам.
• University of Florida IFAS — принципы вентиляции и производительности оборудования; ограничение: инженерное руководство, адаптировать к малой теплице.
• Расчёт цикла on/off-регулирования — длина цикла, влияние ширины полосы и мёртвого времени на качку; ограничение: общая инженерия процессов, перенесена как аналогия.
• UK HSE — ясность уставок, тревог и отклика в системах управления; ограничение: аналогия из промышленной безопасности, не теплица.
