Preventive maintenance calendar: датчики, вентиляторы, насосы, экраны

Календарь обслуживания теплицы нужен не для порядка ради порядка, а ради одного: оборудование микроклимата отказывает не «вдруг». Датчик дрейфует на доли процента в год, вентилятор от тонкого слоя пыли теряет до половины подачи, форточка перестаёт доходить до упора, насос капает под нагрузкой, покрытие мутнеет и срезает свет. Каждый из этих сигналов измерим и появляется задолго до отказа. Если их не ловить по расписанию, они складываются и выстреливают в самый жаркий, морозный или влажный день — там, где запас прочности уже потрачен.

Эта статья даёт рабочий сервисный календарь для малой и средней теплицы: что смотреть, как часто, по какому числовому порогу останавливать узел и звать специалиста. Она для того, кто ведёт теплицу сам или вдвоём, без отдельной службы эксплуатации. Ремонтировать электрику, котёл, привод или контроллер своими руками статья не учит — наоборот, чётко разделяет, где можно смотреть самому, а где трогать смертельно опасно.

Зачем сервисный календарь, если сейчас всё работает

Оборудование микроклимата изнашивается циклами, которые не видны глазу. Вентилятор запускается сотни раз за день, лопасть и жалюзи собирают пыль, датчик висит в конденсате и пыли, ремень тянется и пересыхает, форточка ходит под ветром, пад зарастает солями и водорослями, покрытие мутнеет. Пока растения выглядят нормально, всё это незаметно. Запас прочности тратится тихо — и заканчивается ровно в пик нагрузки.

Цифры показывают, насколько рано приходит первый сигнал. Дрейф датчика влажности — около 0,25–0,5 %RH в год, у дешёвых сенсоров до 1 %RH в год; по температуре примерно 0,1 °C в год, до 0,3 °C при постоянно высокой температуре. За 5–10 лет это уже несколько %RH смещения, и контроллер «не врёт» — он честно считает по неверной реальности. Тонкий слой пыли на лопасти вытяжного вентилятора, по данным UF/IFAS, срезает подачу воздуха на 30–50 %. Это и есть смысл календаря: перевести скрытый износ в плановое действие по измеримому порогу.

Профилактическое обслуживание отличается от ремонта одним признаком: узел проверяют по календарю, а не после тревоги. Если вы открываете крышку насоса только когда он уже перегрелся, это не профилактика — это тушение пожара. Запись в журнале без даты и без того, кто отвечает за повтор, быстро становится фоном; для одной теплицы «ответственный» — это вы сами плюс срок следующей проверки. Подробно дрейф и калибровку сенсоров разбирает отдельный материал про калибровку климатических датчиков после сезона.

Три роли: смотрю сам, планирую работу, отдаю специалисту

Чтобы календарь не превратился в опасный список «почини сам», разделите любую проверку на три роли по уровню риска. В малой теплице все три роли часто на одном человеке — но действие при этом разное: где-то достаточно глаз и тряпки, а где-то нужно остановить узел и не лезть в него руками.

Смысл деления механический: чем выше энергия в узле (220–380 В, давление, газ, движущийся привод), тем меньше у садовода права в него лезть. Решающее правило простое: если для проверки нужно открыть то, что под напряжением, давлением, газом или движется с силой — это не «смотрю сам», а заявка плюс вывод узла из работы. Вам не нужно уметь ремонтировать вентилятор — нужно заметить, что звук изменился, и записать это до отказа. Что держать на полке, чтобы заявка не ждала запчасть неделями, разобрано в статье про критические запчасти теплицы.

Датчики и контроллер: дрейф начинается раньше аварии

Датчик опасен тем, что выходит из строя красиво. Температура на экране есть, влажность есть, график рисуется — а решения уже неверные. Грязный, затенённый листом, перегретый на солнце, забрызганный конденсатом или висящий в струе от форточки сенсор подаёт контроллеру неверную реальность, и автоматика добросовестно отрабатывает по ней. Накопленный дрейф раскачивает климат тем сильнее, чем у́же настроен гистерезис; связь дрейфа и «качелей» климата разобрана в материале про гистерезис автоматики теплицы.

Рабочий режим проверки датчиков по календарю:

• Ежедневно: беглый взгляд на показания — нет ли конденсата на сенсоре, затенения, обрыва, явно неправдоподобной цифры (влажность 99 % в сухой солнечный полдень — сигнал, а не погода).
• Еженедельно: чистота защитного экрана сенсора, его положение, расстояние до форточки, лампы, трубы отопления и полива — рядом с ними датчик врёт системно.
• Ежемесячно: сверка с независимым контрольным прибором. Ориентировочный тревожный порог — расхождение больше 1–2 °C по температуре или больше 5 %RH по влажности: это уже повод к калибровке или замене, а не к «привыкнуть к поправке в голове».
• После сезона: калибровка, замена защитных экранов, вывод из работы слабых датчиков, разбор журнала ошибок контроллера за цикл.

Порог расхождения — рабочее правило, а не ГОСТ: для рассады, где важна точная влажность при укоренении, его берут жёстче, чем для взрослых декоративных растений. Но сам принцип не меняется: датчик должен быть строкой в календаре с числовым критерием «сверить — и если разошлось больше порога, не доверять».

Вентиляторы, жалюзи и форточки: движущиеся части и реальный воздухообмен

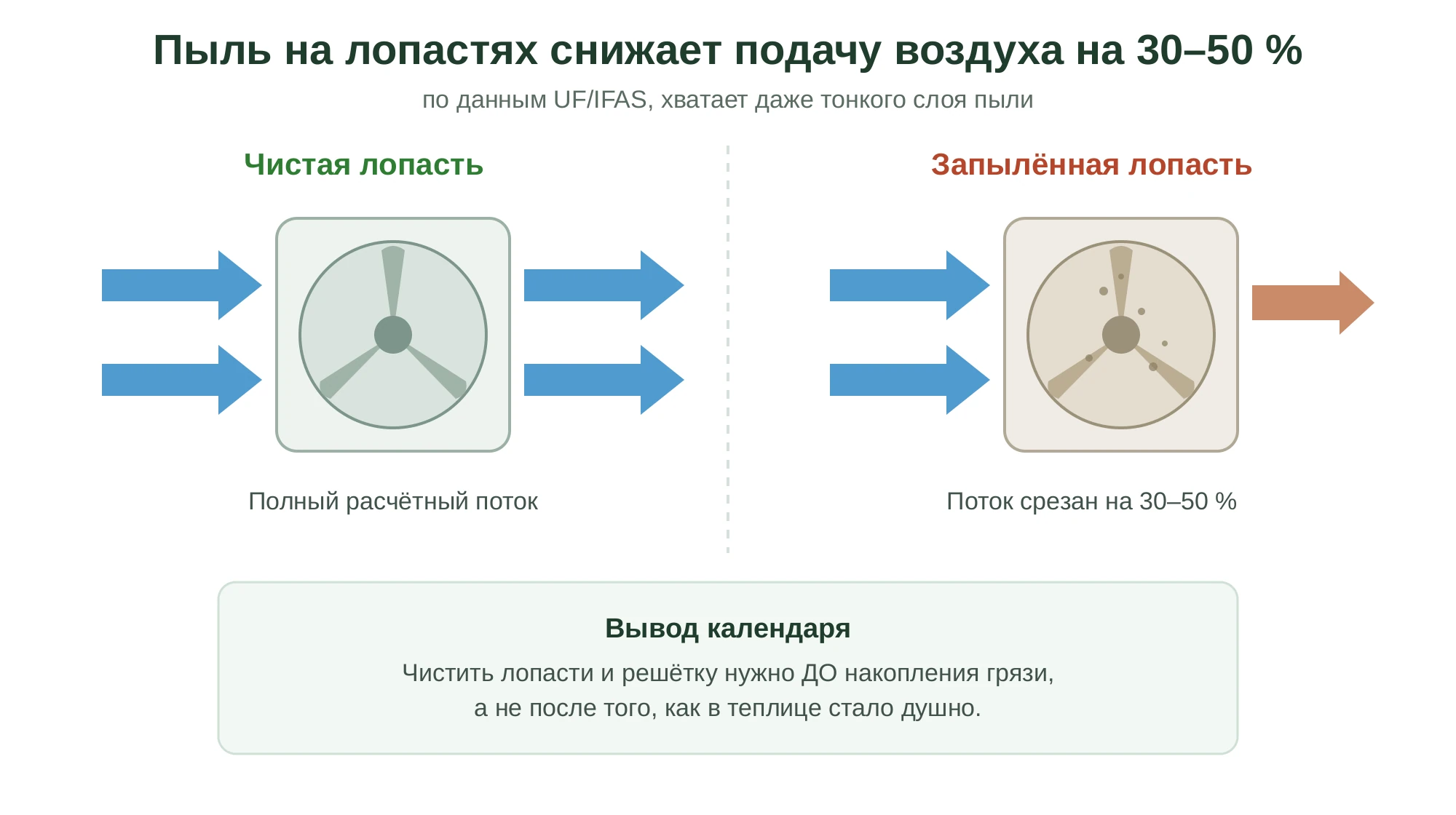

Вентиляция — это не только мотор. Это лопасти, ремень, защитная решётка, жалюзи, створка, привод, направляющая, датчик положения, свободный проход воздуха и отсутствие мусора на пути. Падение здесь измеримо и крупное: пыль и дисбаланс на лопастях снижают эффективность вытяжного вентилятора на 30–50 % (UF/IFAS: даже тонкого слоя пыли хватает на минус 30 %). Поэтому чистить нужно до накопления грязи, а не после того, как стало душно.

Числовые пороги, которые стоит держать в голове на обходе:

• Свободный проход воздуха: ничто не должно перекрывать поток ближе чем на 1 диаметр лопасти со стороны входа и 2 диаметра со стороны выхода. Коробка, мешок, заросшая зелень или сложенный укрывной материал у вентилятора рушат расчётную подачу сильнее, чем кажется.
• Минимальная скорость циркуляции: для перемешивания воздуха ориентир — не ниже примерно 40 фут/мин, это около 0,2 м/с в зоне растений; «застойные» углы — это локальный конденсат и грибные риски.
• Ремень: трещины, расслоение, глянцевая полировка или писк — менять сразу, не дожидаясь обрыва в жару. Натяжение проверяют по руководству на конкретный вентилятор.
• Дымоход теплогенератора на топливе: вытяжной стек поднимают не ниже ~1,2 м над коньком — иначе продукты сгорания затягивает обратно в теплицу.

Отдельная коварная мелочь — обратное вращение мотора после ремонта или смены полярности: вентилятор крутится, гудит, но даёт долю номинала, и заметить это без замера почти нельзя. И ещё: команда контроллера «открыто» не равна реальному воздухообмену. Если створка дошла не до упора, а датчик положения считает её открытой, теплица получает меньше воздуха, чем вы думаете. Почему процент открытия форточки не равен проценту вентиляции при разном ветре — отдельная тема, разобранная в статье про форточки и реальный воздухообмен. Календарь фиксирует одно: движущаяся часть способна выполнить команду полным ходом. Изменился звук, выросла вибрация, появился запах или удар — это стоп узла и заявка, а не «доработает до выходных».

Насосы, пады и туман: вода рядом с током, числа для замены

Испарительное охлаждение, туман и полив живут между водой и электричеством — здесь и климатический, и электрический риск сразу. Маленькая течь даёт мокрый пол, падение давления, рост солей, коррозию, отказ насоса и короткое замыкание. Главный вопрос на обходе один: увидим ли мы проблему до жаркого дня, когда охлаждение станет критическим?

Числовые нормы по паду приведены для классической aspen-панели; для целлюлозных и современных падов нормы свои, их берут из инструкции на конкретную панель:

• Подача воды на смачивание: около 4–6 л/мин на погонный метр пада — проверять в начале сезона: пересохшие зоны не охлаждают.
• Износ панели: менять пад, когда пустоты и протёртости занимают примерно 10 % площади и больше — воздух идёт сквозь дыры мимо воды, охлаждение падает.
• Щели и трещины: заделывать отверстия больше ~6 мм (1/4 дюйма) — иначе через них уходит расчётный поток.
• Расход воздуха через пад: ориентир 150–400 фут³/мин на фут² (примерно 45–120 м³/мин на м²) при статическом давлении 0,05–0,30 дюйма водяного столба; рост сопротивления при той же подаче — признак забитого пада.

Электробезопасность — не строка мелким шрифтом, а первый пункт у воды. Розетки и насос во влажной теплице — через УЗО 30 мА (ПУЭ); не вешать на одно УЗО много приёмников, потому что суммарная фоновая утечка около 10 мА (треть порога) даёт ложные отключения в самый неподходящий момент. Светильники — IP44 и выше, кабели и удлинители уводят из зоны воды. Мокрый кабель, течь на корпус, искрение — это немедленный стоп узла, а не повод подождать. Выбор и пределы самого испарительного охлаждения разобраны в материале про пады, туман и ограничения малой теплицы; против водорослей в линиях и паде — санация контура по инструкции выбранного средства, лить препараты прямо на растения нельзя.

Экраны, шторы и приводы: один заевший узел ломает весь сценарий

Энергосберегающий экран, blackout-экран, боковая занавесь или экран затенения воспринимаются как кусок ткани, но в работе это система: привод, трос, направляющая, конечные положения, датчик, программный сценарий и механические препятствия. Если экран не дошёл до положения или идёт с перекосом, растения получают другой свет, тепло и влажность, чем заложено в сценарий.

Межсервисный интервал для движущихся экранов задают не только по календарю, но и по сезону, потому что критичность узла меняется:

• Перед волной жары: проверить затенение и аварийное положение — экран должен успеть закрыться от перегрева.
• Перед холодами: проверить полное закрытие, плотность по краям и сход конденсата — щель в экране ночью это потерянное тепло и капель на растения.
• После сильного ветра или отключения питания: прогнать полный ход и просмотреть журнал ошибок привода — перекос после рывка частая причина «застрял на половине». Расхождение хода краёв экрана больше 2–3 см на полотне — уже повод к регулировке направляющей, а не «само выровняется».

Проверка «смотрю сам» здесь простая: экран идёт плавно, без перекоса, постороннего звука, зацепа, без мокрой ткани на электрике и забытых предметов на пути. Всё, что касается привода, питания и настроек защиты, уходит специалисту. Декоративные растения и рассада переносят сбой сценария по-разному: у светолюбивых культур недозакрытый затеняющий экран в полуденный пик это ожог листьев за один день — на жаре +33…+35 °C ткань светолюбивого листа повреждается за считаные часы.

Покрытие, пыль и свет: обслуживание, которое не выглядит как ремонт

Грязное покрытие не похоже на поломку — оно просто тихо отдаёт свет. Пыль, тополиный пух, грязь от снега и налёт снижают светопропускание, ухудшают прогноз по DLI и заставляют дольше держать досветку. Поэтому мойка покрытия — это часть профилактики, а не косметика.

Связь между светом и результатом считается числом. Рабочий ориентир из тепличной науки (Acta Hort, UNH): прибавка примерно 1 % света даёт примерно 0,5–1 % прироста зелёной массы и урожая — по культуре варьирует, это диапазон, а не закон. Значит, накопленная грязь, которая срезала, скажем, несколько процентов света, бьёт по приросту и по счёту за досветку напрямую. Экономику и точку окупаемости конкретной мойки разбирает отдельная статья про грязное покрытие теплицы и окупаемость мойки; здесь календарь просто не даёт забыть эту работу до момента, когда света уже не хватает.

В календаре покрытие выглядит так:

• После пыльного периода (тополиный пух, сухое лето, стройка рядом): визуальная оценка покрытия и водостоков.
• Перед светодефицитным сезоном (осень — ранняя весна, когда каждый процент света на счету): решение о мойке и безопасном доступе на высоту.
• После мойки: проверить, не попала ли вода в опасные зоны электрики и приводов.
• После сезонного укрытия: оценить трещины, провисы, помутнение плёнки — старая плёнка теряет свет даже чистой.

Сезонная матрица: ритм, порог и результат

Разные узлы критичны в разные моменты, поэтому календарь строится не одним списком, а по ритмам с конкретным порогом и понятным результатом на каждом. Эта таблица — каркас; настройте пороги под свои узлы, воду, пыльность и культуру, но логику «у каждой проверки есть число и итог» оставьте неизменной.

Сезонный разрез важнее, чем кажется: отопление, проверенное за неделю до первых заморозков, и отопление, проверенное во время заморозка — это разница между плановой заявкой и ночной аварией с потерей растений. Резерв нагрева, тревоги и приоритеты на случай отключения разобраны отдельно в материале про резервирование зимней инфраструктуры теплицы.

Сквозной обход перед волной жары: как пороги работают вместе

Чтобы пороги не остались абстракцией, пройдём один реальный обход. Условия: малая теплица с рассадой светолюбивых растений, прогноз обещает +33…+35 °C на три дня подряд, охлаждение — вытяжной вентилятор плюс пад, экран затенения на приводе. Цель обхода — войти в жару с подтверждёнными числами, а не с надеждой.

1. Датчики (5 минут). Ставлю рядом контрольный термогигрометр. Стационарный показывает 26,0 °C / 60 %RH, контрольный — 27,8 °C / 54 %RH. Расхождение 1,8 °C и 6 %RH — выше порога (>1–2 °C / >5 %RH). Решение: на жару не доверяю стационарному, ввожу поправку и ставлю калибровку в план после волны; если не уверен в поправке — управляю по контрольному прибору.
2. Вентилятор (5 минут). Лопасти и жалюзи в пыли, на входе в полуметре стоит ящик с горшками. Пыль — это до −30…50 % подачи, ящик ближе 1 диаметра — обструкция входа. Решение: чищу лопасть и решётку, убираю ящик за 1 диаметр. Звук ровный, удара и писка нет — мотор не трогаю.
3. Пад и насос (7 минут). Верхняя треть пада сухая — подача воды ниже 4–6 л/мин·м, пустот меньше 10 %, но смачивание неравномерное. Под насосом сухо, корпус не горячий, кабель сухой и вне лужи. Решение: промываю распределитель верхней кромки до равномерного смачивания; пад не меняю (износ <10 %); проверяю, что розетка насоса на УЗО 30 мА.
4. Экран затенения (4 минуты). Гоняю полный ход: до затенённого положения доходит, но в середине лёгкий рывок. Решение: заношу в заявку «планирую работу» — осмотр направляющей; на эти три дня экран рабочий, держу под наблюдением, держу на полке запасной трос (см. критические запчасти).
5. Тревоги и резерв (4 минуты). Проверяю, что тревога перегрева сработает и что есть план на отказ вентилятора (ручное открытие, второй вентилятор). Записываю обход одной строкой с датой.

Итог обхода: один датчик под поправкой, вентилятор и пад приведены к порогам, экран рабочий с заявкой, тревоги проверены. Теплица входит в жару с известным состоянием, а не вслепую. Если бы хоть один порог не вытягивался без разборки — например, пад с пустотами больше 10 % и нет запасного — честное решение это закрыть проблемный узел до волны и не наращивать нагрузку, а не запускать его на удачу. Прежде чем выставлять рассаду из каталога Завода ФЛОРА под пиковую нагрузку, проверяют именно готовность оборудования: больше растений без готового железа просто переносит риск на вентилятор, насос или датчик.

Журнал и закрытие заявки: запись, которая работает

Профилактика проваливается не от лени, а от записи без дисциплины. У каждой строки журнала должны быть дата, кто увидел и отвечает за повтор, что именно проверено и чем закрыто, и срок следующей проверки. «Проверить насос» без даты и ответственного почти равно отсутствию записи: к ней никто не вернётся. Практический минимум для малой теплицы — еженедельный обход на 20–30 минут и одна строка журнала за обход; перед волной жары или заморозком добавляется отдельный обход на 25–30 минут (как в сквозном кейсе выше) с проверкой каждого порога.

У заявки полезно держать четыре понятных статуса, чтобы было видно, что реально происходит:

Главное правило закрытия: «сделано» ставят только после проверки, что узел снова работает в сценарии, а не сразу после действия. Поменяли датчик — сверьте показания с эталоном; почистили вентилятор — убедитесь, что подача вернулась; отрегулировали форточку — прогоните полный ход. Запись после аварии особенно ценна: добавьте строку «какая профилактика заметила бы этот сигнал раньше» — так календарь сам себя достраивает. Шаблон такой строки и поля для разбора сбоев есть в материале про аварийный журнал теплицы.

Где календарь превращается в декорацию

Каждая типовая ошибка — это пропущенный измеримый сигнал из разделов выше. Вот чего не делать:

• Обслуживать только то, что уже сломалось. Это ремонтный журнал, а не профилактика: вы платите аварией там, где хватило бы проверки по порогу.
• Записывать без даты и ответственного. Строка без срока повтора становится фоном за неделю.
• Считать датчик вечным. Дрейф 0,25–1 %RH в год опаснее честного отказа: отказ виден, дрейф — нет, а контроллер тихо рулит по неверной цифре.
• Проверять вентилятор, но не проход воздуха. Мотор крутится, а коробка у входа или закрытые жалюзи срезают обмен — расчётной подачи нет.
• Игнорировать воду вокруг насоса и пада. Лужа у тока — это сразу климатический, электрический и санитарный риск; решает её УЗО 30 мА и сухой кабель, а не «само высохнет».
• Откладывать отопление до первых холодов. Сервис делают за 7–10 дней до заморозка, а не во время него — иначе ночная авария с потерей растений, когда на улице уже −5 °C.
• Ставить «сделано» без проверки результата. Незакрытая по сути заявка хуже открытой: вы думаете, что узел в строю, а он нет.

Словарь терминов

Профилактическое обслуживание (preventive maintenance)

Плановые проверки и мелкие действия до отказа, по календарю и числовым порогам, а не аварийный ремонт после поломки.

Дрейф датчика

Постепенное отклонение показаний от реальности из-за старения, грязи, конденсата, перегрева. Обычно 0,25–0,5 %RH в год по влажности (до ~1 %RH у дешёвых) и 0,1–0,3 °C в год по температуре.

Межсервисный интервал (service interval)

Заранее выбранный интервал проверки узла: по календарю, сезону, наработке или критичности, а не «когда сломается».

Стоп узла (stop-use)

Временный запрет эксплуатировать узел, создающий риск для людей, растений или оборудования, до устранения причины.

УЗО

Устройство защитного отключения: размыкает цепь при утечке тока на землю. Норма для влажной зоны по ПУЭ — порог 30 мА.

DLI

Daily Light Integral — суммарный дневной свет в моль фотонов на м² в сутки; грязное покрытие его срезает и удлиняет досветку.

Пад / туман (pad / fog)

Пад — испарительная панель: вода смачивает материал, воздух охлаждается, проходя сквозь него. Туман — то же охлаждение мелкой каплей в объёме воздуха.

Статическое давление

Сопротивление воздуха в системе (дюймы водяного столба или Па); растёт по мере загрязнения пада и фильтров, снижая реальный расход вентилятора.

Blackout-экран

Светонепроницаемый экран для управления длиной дня (полное затемнение), в отличие от энергосберегающего экрана.

Гистерезис

Зазор между порогом включения и выключения автоматики; дрейф датчика смещает оба порога и раскачивает климат.

Источники и границы обслуживания

Числа по вентиляции, охлаждению и отоплению взяты из инженерного руководства UF/IFAS; пороги дрейфа датчиков — из технических данных производителей сенсоров; правило «свет → урожай» — из тепличной науки. Все имперские единицы пересчитаны в СИ, исходные оставлены в скобках. Электробезопасность дана как российская норма-ориентир (ПУЭ), окончательное решение по электрике — за квалифицированным электриком, а не за этой статьёй.

• UF/IFAS: Maintenance Guide for Greenhouse Ventilation, Evaporative Cooling and Heating Systems — пороги по вентиляторам, падам, отоплению и обслуживанию.
• Greenhouse Management: Make maintenance mandatory — логика кросс-узлового профилактического чеклиста и журнала.
• Greenhouse Management: расписание обслуживания, форточки, вентиляторы, предсезонный сервис.
• Greenhouse Management: обслуживание систем «вентилятор + пад».
• Texas Instruments: дрейф ёмкостных датчиков влажности во времени.
• Vaisala: анализ дрейфа датчиков влажности.
• HW-group: точность датчиков во времени.
• Acta Horticulturae: количественная связь прироста с количеством света.
• ScienceDirect: влияние пыли и грязи на светопропускание покрытия теплицы.
• Cornell: заметки по отоплению теплицы и контексту датчик/термостат.
• ПУЭ-7: требования к электроустановкам во влажных зонах (УЗО 30 мА) — российский ориентир, итог согласует электрик.
