Досветка по дефициту DLI, а не по привычке

Контур управления светом для теплицы

Таймер удобен, но он не видит погоду. В пасмурное утро он может недодать свет, а после солнечного обеда продолжит жечь лампы, хотя растения уже получили нужную суточную дозу. Для управляемой досветки полезнее вести свет как бюджет: сколько DLI нужно культуре за сутки, сколько дала теплица сама, сколько уже дали светильники и сколько осталось добрать безопасно.

Эта статья не выбирает марку лампы и не обещает фиксированную экономию. Она показывает рабочий контур: измерить PPFD на уровне растений, посчитать остаток DLI, пересчитать мощность после изменения прогноза, включить fallback при сомнительных данных и проверить результат по кВт*ч и качеству партии.

В живой партии это выглядит просто: стабильный DLI при переменной погоде важнее привычного таймера, управляемая досветка работает только после измерений, контроль световой дозы ведется по факту, добор DLI без лишних часов лампы подтверждают журналом, а аудит кВт*ч и качества партии решает, стоит ли оставлять новый режим.

DLI как суточный бюджет, а не число часов

DLI – это суточная сумма PAR, а не один замер яркости. PAR считают во времени: если на кроне 200 umol m-2 s-1 держатся 4 часа, вклад досветки равен 200 x 4 x 0,0036 = 2,88 mol m-2 d-1. Поэтому фраза “лампа работала 6 часов” сама по себе не говорит, сколько света получила партия: 6 часов при 120 umol m-2 s-1 и 6 часов при 260 umol m-2 s-1 дают разные DLI.

200 umol m-2 s-1 за 4 часа дают около 2,9 mol m-2 d-1. Это арифметический пример, а не рекомендация для всех культур. Цель DLI выбирают по культуре и условиям, а не поднимают бесконечно. Для партии важны стадия, температура, вода, CO2, плотность стояния и риск вытягивания или светового стресса.

Практическое правило: лампа добирает остаток до цели, а не отрабатывает привычные часы. Если к полудню солнце уже принесло большую часть бюджета, светильник можно снизить или выключить. Если прогноз ухудшился и окно досветки осталось коротким, контроллер должен честно показать дефицит, а не продлевать день до биологически опасной длины.

Пять входных данных перед dimming

Управление по DLI начинается не с покупки контроллера, а с пяти чисел. Первое – целевой DLI для культуры и стадии, например учебная цель 12 mol m-2 d-1 в таблицах ниже. Второе – накопленный естественный DLI за день. Третье – уже доставленный supplemental DLI от ламп. Четвертое – прогноз остатка естественного света до конца безопасного окна. Пятое – фактический PPFD светильника на 100% мощности на уровне кроны.

Датчик ставят на уровне кроны, иначе расчет управляет не той световой дозой. Если сенсор лежит в проходе, попадает под прямой блик светильника, затенен стойкой или висит выше рабочей зоны, модель будет точной только на бумаге. Перед автоматикой нужен хотя бы один ручной обход: 6-10 точек по столу, высота кроны, запись PPFD на полной мощности и проверка, не меняется ли показание на 30-50% из-за одного подвеса или края стола.

Шкалу dimming тоже проверяют измерением. Нельзя считать, что 50% команды драйверу всегда дает 50% PPFD на кроне: у части светильников есть минимальная стабильная мощность, ступенчатый ответ или нелинейность. До внедрения достаточно таблицы “команда – PPFD”: 100%, 75%, 50%, 25%, минимум. Если минимум дает больше света, чем нужен расчету, лучше выключить лампу или перейти на короткие интервалы, если это разрешено оборудованием и культурой.

Алгоритм остатка DLI

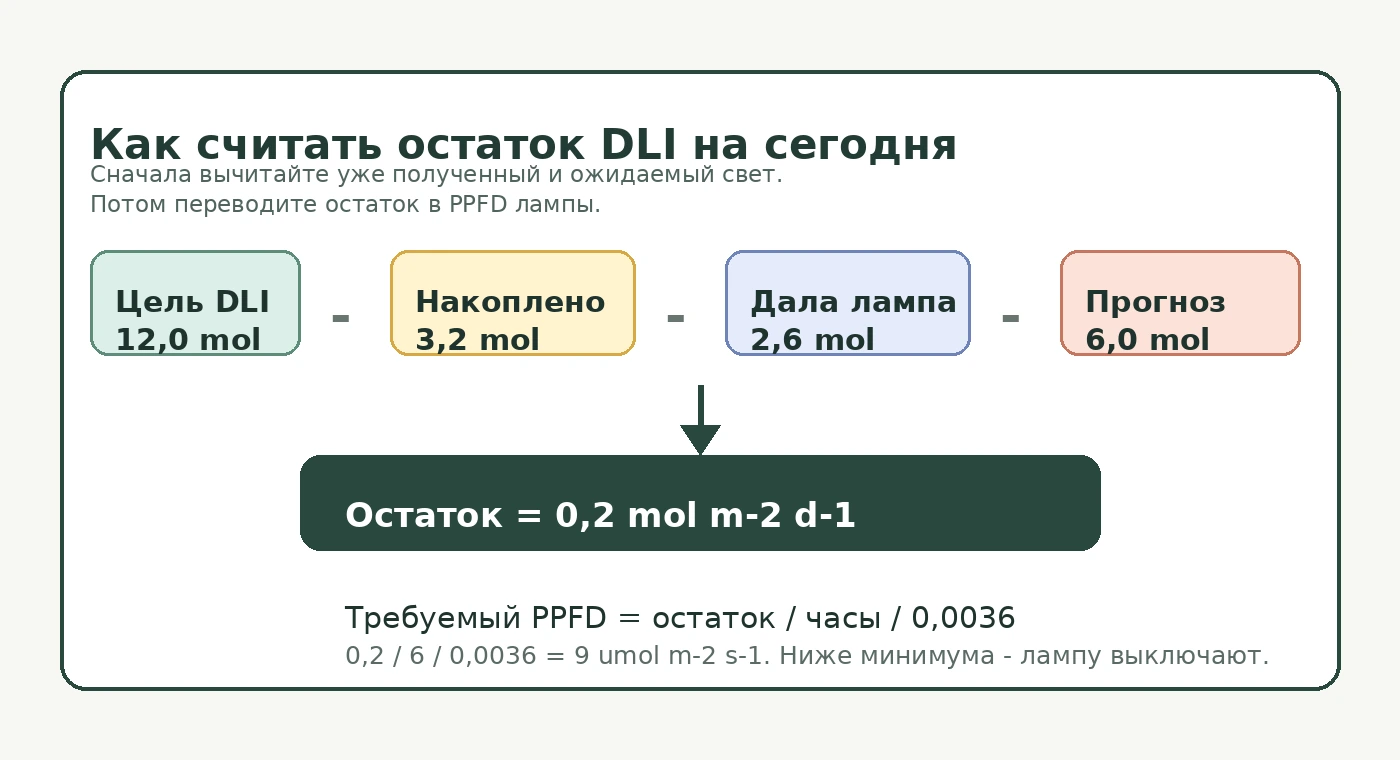

Контур управления складывает естественный и искусственный свет в одну дозу. На каждом контрольном шаге оператор считает: остаток = цель DLI – накопленный естественный DLI – уже доставленный supplemental DLI – ожидаемый естественный DLI до конца окна. Если остаток положительный, его переводят в средний PPFD досветки: остаток / оставшиеся часы / 0,0036. Если остаток отрицательный или близок к нулю, лампа не “дожигает” таймерные часы.

Пример: цель 12,0 mol m-2 d-1. В 12:00 накоплено 3,2 mol естественного света, лампа уже дала 2,6 mol, прогноз до вечера дает еще 6,0 mol, а безопасное окно досветки осталось 6 часов. Остаток равен 12,0 – 3,2 – 2,6 – 6,0 = 0,2 mol. Требуемый средний PPFD: 0,2 / 6 / 0,0036 = 9 umol m-2 s-1. Если минимальная стабильная мощность светильника дает 60 umol m-2 s-1, его лучше выключить, а не держать “на минималке” ради красивой автоматизации.

Обратная ситуация: к 12:00 уже есть 5,0 mol естественного света и 0,9 mol досветки, но прогноз упал до 2,0 mol. Остаток = 12,0 – 5,0 – 0,9 – 2,0 = 4,1 mol. За 6 часов нужно 190 umol m-2 s-1. Если полная мощность светильника на кроне дает 220 umol m-2 s-1, это достижимо примерно на 86% мощности. Если полная мощность дает только 150 umol m-2 s-1, день честно закрывают как under-target и ищут причину в планировании, а не растягивают photoperiod до ночи.

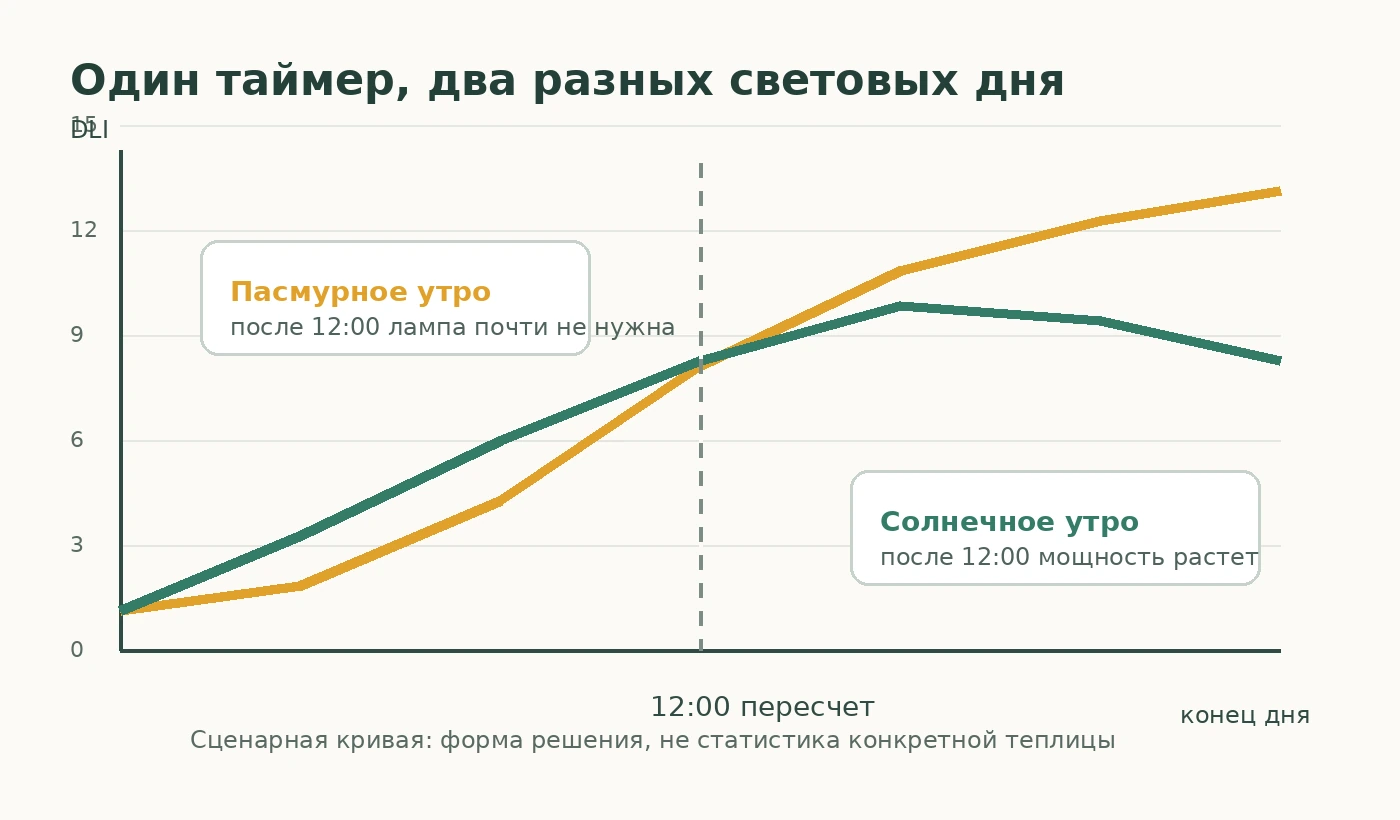

Два дня с пересчетом в полдень

Одинаковый таймер скрывает разницу между днями. В таблице ниже цель специально одинаковая – 12,0 mol m-2 d-1, полная мощность светильника – 220 umol m-2 s-1, окно – 10 часов утром и 6 часов после полудня. Меняются только фактический свет и прогноз. Именно поэтому одинаковые часы досветки дают разный итог по DLI и качеству.

Эти числа нужны, чтобы увидеть логику, а не чтобы назначить всем растениям цель 12 mol m-2 d-1. Если ваша партия держится на 8-10 mol m-2 d-1, расчет тот же, но цель другая. Если культура требует короткого дня, нельзя “добрать” свет бесконечным продлением окна: световой бюджет должен уважать фотопериод и фазу развития.

Границы dimming и fallback

Dimming безопасен только как ограниченный выход системы. Задайте минимум и максимум мощности, допустимый фотопериод, шаг пересчета, задержку реакции и правило, при котором автоматика возвращается к консервативному расписанию. При сбое датчика система возвращается к безопасному графику. Такой график может быть менее экономным, зато он не оставляет партию в темноте из-за одного плохого измерения.

Forecast horizon не должен быть длиннее доверия к погоде. Утренний прогноз на 10 часов годится как стартовый план, но после 12:00 его сравнивают с фактическим накоплением. Если фактический DLI ушел от прогноза настолько, что меняет решение по мощности на 20-30 процентных пунктов, пересчитывайте от измеренной дозы, а не спорьте с небом.

Fallback mode записывают заранее: какой таймер включается, кто получает уведомление, сколько часов можно идти без прогноза, когда нужна ручная проверка датчика. Если эти правила не записаны, dimming превращается в черный ящик, а не в управляемый протокол.

Аудит кВт*ч и качества без красивых процентов

Экономию доказывают счетчиком и партией, а не процентом из буклета. В одной теплице adaptive control сэкономит много, потому что естественный свет часто закрывает цель; в другой эффект будет скромным из-за зимы, плотной посадки, низкой светопроницаемости покрытия или слишком слабого светильника. Поэтому публичное обещание “минус 30%” без ваших кВт*ч, тарифа и качества партии – плохой управленческий ориентир.

Раз в неделю сверяют DLI, кВт*ч и видимую реакцию партии. Минимальный журнал: дата, культура/стадия, цель DLI, натуральный DLI, supplemental DLI, часы и средняя мощность светильника, кВт*ч по группе, исключения автоматики, высота/компактность/окраска/корни, решение на следующую неделю. Если цель достигнута, кВт*ч ниже, а партия не вытянулась и не потеряла окраску, setpoint можно оставить. Если кВт*ч ниже, но качество хуже, экономия фиктивная.

Рублевый расчет окупаемости здесь намеренно не дан. Для него нужны текущий тариф, цена конкретного оборудования, мощность группы, фактическая светопроницаемость теплицы и сравнение с вашим старым таймером. Без этих чисел корректнее говорить о кВт*ч и качестве, а не о сроке окупаемости.

Внедрение без покупки черного ящика

Начните с ручного baseline на 7-14 дней: один representative стол, 2-3 контрольные точки, запись натурального DLI, часов лампы и качества. Затем сделайте spreadsheet-расчет остатка DLI по формуле из этой статьи. Только после этого понятно, нужен ли вам простой журнал, частичная автоматизация или замкнутый контур с датчиком, прогнозом и логами.

1. Выберите культуру/стадию и осторожную цель DLI на 7 дней.
2. Измерьте PPFD полной мощности на кроне: центр, края, типичные тени.
3. Проверьте 100%, 75%, 50%, 25% и минимум dimming по фактическому PPFD.
4. Каждый день в 08:00 и 12:00 считайте остаток: цель – натуральный DLI – досветка – прогноз.
5. Записывайте fallback: когда расчету нельзя доверять и какой безопасный таймер включен.
6. Через неделю сравните кВт*ч, DLI и качество партии с базовым графиком.

Если вам сначала нужно разобраться с измерениями, начните с материала про измерение PPFD перед расчетом DLI. Если вопрос в сезонном снятии ламп, полезен маршрут про естественный свет как часть суточной дозы. Когда спор идет о времени включения и тарифе, см. график досветки по тарифу и биологии. Для технической стороны равномерности пригодятся статьи про высоту подвеса и равномерность света и про покрытие теплицы, которое режет свет.

Ручной этап не обязан быть долгим, но он должен закрыть три вопроса. Первый: дает ли выбранная зона стола повторяемые показания PPFD утром, в полдень и вечером. Второй: насколько сильно фактический натуральный DLI расходится с прогнозом в пасмурный, переменный и солнечный день. Третий: как партия реагирует на новый световой баланс через 3-7 дней, а не только через один удачный день. Если на этих трех вопросах нет записей, автоматический контроллер будет управлять неизвестной системой.

Для небольшого хозяйства достаточно таблицы на 10-15 строк в день: время, PPFD или уже накопленный DLI, включена ли лампа, какая команда мощности стоит, что обещал прогноз до вечера, что произошло фактически. Через 7-14 дней видно, где таймер явно лишний, где лампа не успевает добрать цель, а где проблема вовсе не в свете, а в покрытии, тени, воде или температуре. Такой журнал дешевле ошибки, когда новая автоматика экономит электричество, но делает край стола слабее центра.

Если после baseline вы видите, что 4-5 дней из 7 расчет уходит в один и тот же режим, автоматизация может быть простой: фиксированный дневной лимит, один пересчет в 12:00 и понятный fallback. Если каждый день отличается, нужен более частый пересчет или раздельные зоны. Если разница между центром и краем стола больше, чем эффект dimming, сначала чинят равномерность, высоту подвеса и тени, а уже потом покупают сложный контроллер.

Словарь терминов для контура

DLI

Суточная сумма фотосинтетического света на квадратный метр, mol m-2 d-1.

PPFD

Мгновенная плотность фотонов PAR на кроне, umol m-2 s-1.

PAR

Рабочий для классического расчета фотосинтеза диапазон 400-700 нм.

Dimming

Управляемое снижение мощности светильника с проверенным фактическим PPFD.

Forecast horizon

Период, на который оператор доверяет прогнозу света до следующего пересчета.

Fallback mode

Безопасный режим при сбое датчика, прогноза или управляющего выхода.

Источники и ограничения

Ориентиры по DLI и формуле PPFD x часы x 0,0036 сверены с Purdue Extension о DLI в теплице и заметкой Apogee о переводе PPFD в интегральную дозу. Логика daylight-responsive controls и необходимость проверки кВт*ч взяты как рамка из CalNEXT о greenhouse lighting controls. Исследовательский слой по оптимальному управлению досветкой и ограничениям переноса экономии поддержан работой IoT-enabled optimal supplemental lighting.

Все расчеты в статье – сценарные примеры. Они показывают формулу и развилки управления, но не назначают универсальную цель DLI, мощность светильника или окупаемость. Для живой технологии цель и пределы надо подтвердить на вашей культуре, стадии, климате и оборудовании.
