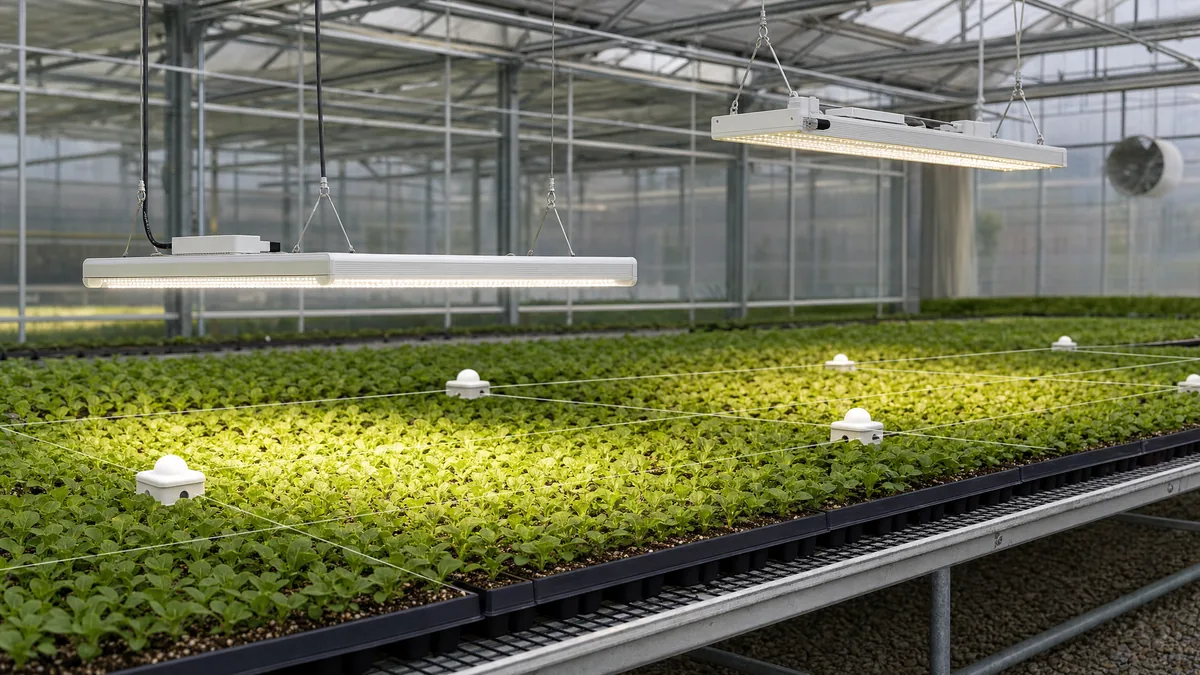

Угол линзы и высота подвеса: почему одинаковые ватты дают разную равномерность света

Освещение • optics × beam angle × mounting height × PPFD field

Самая дорогая ошибка в досветке звучит убедительно: «культуре не хватает света, значит надо просто добавить мощность». На практике партия часто ломается раньше и тоньше. У полки или стола уже может быть приличный средний PPFD, паспорт светильника выглядит солидно, а край всё равно отстаёт, середина горит быстрее, междурядье тянется, а соседняя линия растит другой габитус. Особенно быстро это видно на укоренённых черенках и цветочной рассаде, где небольшая разница по полю быстро превращается в коммерчески неровную партию.

Причина обычно не в том, что «ваттов мало», а в том, что фотоны пришли не туда и не так. Один и тот же класс мощности может давать разную рабочую площадь из-за beam angle, расстояния до кроны, перекрытия световых пятен, боковых потерь и самой геометрии bench или rack. Поэтому эту статью полезно читать не вместо, а рядом с общим материалом про выбор LED-светильника, с разбором карты PPFD и слепых зон и со статьёй про вертикальные стеллажи и цену рваной равномерности. Здесь фокус уже другой: optics + mount height как первый root cause и практический выбор между узкой и широкой оптикой, низким и высоким подвесом, одной линией и сеткой, столом и полкой.

Почему одинаковые ватты и даже похожий средний PPFD не дают одинаковую партию

Для человека, который смотрит только на счёт за электричество и на цифру «средний PPFD», два света могут казаться почти одинаковыми. Для культуры это не так. В peer-reviewed работе Horticulturae сравнивали два освещения с близким average PPFD, но с разной геометрией: один крупный fixture висел высоко, а несколько light bars стояли низко. Средние цифры были похожи, а поле — нет: высокий подвес давал более плоскую середину, а низкая многолинейная схема без достаточного запаса по геометрии сильнее проседала по границам. В другой работе по pea microgreens average между двумя вариантами различался всего примерно на семь процентов, но равномерность отличалась резко, и вместе с ней отличалась однородность самой партии.

Именно поэтому одинаковая мощность не равна одинаковому результату. Электрическая мощность говорит, сколько энергии система потребляет. Даже одинаковый PPF ещё не гарантирует одинаковое поле на культуре. Что решает дальше: как именно светильник формирует пятно, на какой высоте это пятно встречает крону, сколько соседних пятен перекрываются и сколько света уходит в проход, торец или стену как spill light.

Для production это критично по простой причине. Растение не продаётся по average PPFD на всей площади дома. Оно продаётся партиями, в которых худшая зона часто задаёт ритм всей коммерческой формы. Если край полки недобирает, центр нельзя считать «компенсацией». Если одна линия уходит в hotspot, соседняя — в дефицит, вы получаете не средний хороший результат, а рваную форму, разные сроки и лишний ручной triage. На стеллажах эта логика уже подробно разобрана в статье про вертикальные стеллажи; здесь важно закрепить другое: root cause такой рваности очень часто оптический, а не силовой.

Что делают угол линзы, free height и overlap световых пятен

Если упростить физику до production-языка, у вас есть не «лампа над растением», а объёмная геометрия. Линза формирует пятно. Высота подвеса решает, насколько пятно успеет раскрыться до кроны. Соседние fixture формируют overlap или, наоборот, оставляют между собой valleys. А стенки, торцы и проходы отвечают на вопрос, сколько фотонов уйдёт за полезную площадь и можно ли их вернуть. При одной и той же мощности эти переменные меняют поле сильнее, чем кажется.

Узкая оптика или просто «жёсткий» beam даёт более концентрированное пятно. Это полезно, когда нужно держать свет на ограниченной площади и не разбрасывать фотоны по сторонам. Но на короткой высоте такой beam легко даёт яркий центр и слабый край. Широкая оптика или специальные формы вроде batwing optics делают обратное: уводят часть потока к краю поля и помогают выровнять короткий подвес. Цена вопроса — обычно ниже photon efficiency или более широкий spill вне полезной площади, если geometry не совпала с bench или rack.

Высота подвеса работает как рычаг. Чем выше fixture, тем больше шансов, что соседние пятна успеют смешаться и разгладить картину. Но тем больше часть света уходит мимо целевой площади и тем сильнее роль боковых отражающих поверхностей. Чем ниже fixture, тем выше photon capture и меньше путь света. Но тем жёстче рисунок поля и тем чувствительнее система к шагу, ориентации bar, росту кроны и даже небольшим ошибкам монтажа. Именно поэтому короткий подвес в правильной линейной rack-system работает, а попытка просто опустить мощный toplight почти к листу часто ломает поле.

Узкая оптика vs широкая: где каждая выигрывает, а где ломает поле

На рынке это часто выглядит как маркетинговый выбор между «standard beam», «wide beam», иногда прямоугольным beam shape и разными линейными семьями. Но для grower-задачи вопрос проще: где у вас ограничение — в ширине площади, в высоте подвеса или в терпимости к рваному краю? У Signify даже внутри одной семьи wide beam и standard beam имеют разный beam angle и разную photon efficacy. Это хороший практический урок: равномерность и эффективность часто торгуются друг с другом внутри одной и той же мощности.

Отсюда и основной выбор. Если height limited, а поле разваливается на краях, wide beam или batwing-like family часто честнее, чем ещё один шаг по мощности. Если площадь узкая и свет всё время уходит в проход, standard beam может быть выгоднее. Если задача — длинный ряд или прямоугольный стол, а не квадратная площадка, направление beam shape и ориентация fixture уже нельзя считать мелочью.

Низкий подвес vs высокий: что меняется на полке, столе и в проходе

Подвес выше не делает свет «лучше» автоматически. Он делает его другим. Высокий подвес выигрывает по смешению поля: соседние пятна дольше раскрываются и легче сглаживают center-to-edge contrast. Низкий подвес выигрывает по захвату фотонов: меньше света уходит мимо площади, меньше значение случайного отражения от дальних поверхностей, выше шанс получить нужный PPFD без лишнего расхода. Но короткий подвес становится чувствительным к каждому миллиметру роста кроны и к любому перекосу spacing.

Именно поэтому на рынке есть отдельные rack fixtures, рассчитанные на 5-12 дюймов до кроны, и отдельно greenhouse toplighting families, которым такой подвес не является естественным режимом. Ошибка начинается там, где grower переносит логику одной семьи на другую. Если fixture спроектирован для короткого rack clearance, низкий подвес — штатный режим. Если это toplight, который просто опустили ниже, равномерность может посыпаться раньше, чем вы успеете порадоваться росту среднего PPFD.

Одиночная линия vs сетка: почему bench и rack требуют разной геометрии

Один и тот же fixture может вести себя прилично на полке и слабо на столе просто потому, что у задач разная геометрия. На rack у вас обычно меньше свободной высоты, меньше ширина target zone и сильнее роль стенок, торцов и нижней полки. На bench чаще есть больше пространства по высоте, но зато шире контур культуры и выше цена ускользающих краёв. Поэтому «одна мощная линия по центру» почти всегда чувствует себя лучше на узкой полке, чем на широком столе.

Здесь и рождается типовая ошибка: bench лечат логикой rack или наоборот. На стеллаже человек пытается поднять мощность одного board, хотя системе нужен второй/третий linear source или другой beam family. На столе человек опускает одну линию ниже, чтобы добрать центр, и тем самым окончательно теряет края. Если вы проектируете не квадрат, а прямоугольник, ориентация fixture тоже перестаёт быть мелочью: beam shape по длинной оси и по короткой оси работает по-разному.

Если нужен более широкий разбор зональности теплицы и карт тени по дому, дальше уже идите в light mapping теплицы. Но когда жалоба звучит как «одинаковые лампы, одинаковая мощность, а поле разное», первым делом полезно разобрать именно geometry of light на локальной площади.

Как измерить PPFD-сетку так, чтобы увидеть optics, а не успокоить себя одной красивой точкой

Оптическая проблема плохо ловится одной цифрой в центре. Поэтому задача замера — не «подтвердить, что свет вроде бы есть», а увидеть рисунок поля на высоте реальной кроны. Если у вас есть PAR-meter, базовый протокол уже разобран в статье про равномерность света и PPFD. Если PAR-meter нет, сначала стоит прочитать материал про границы доверия lux и смартфона. Здесь важен именно geometry-first режим измерения.

1. Мерьте на высоте верха кроны, а не на полу и не на пустой полке «для удобства». Иначе вы улучшите карту только на бумаге.
2. Привяжите grid к полезной площади культуры. Не к общему столу вместе с проходом, а к контуру, который реально должен расти ровно.
3. Берите не меньше 5 × 5 точек на маленькой площади. Если полка короткая, fixture низко и optics жёсткие, сгущайте grid. В research-практике на зонах около 1,1 × 1,1 м встречается 10 × 10 с шагом 10 см. Это не универсальная догма, а хороший сигнал: для short-clearance geometry редкая сетка слишком легко прячет проблему.
4. Сохраняйте одинаковые условия. Та же высота кроны, та же диммируемость, те же открытые/закрытые экраны.
5. Смотрите не только average. Нужны минимум: центр, край, угол, valley между линиями, worst point и разброс по полю.

Ещё один важный показатель — не только minimum/average, но и CV по полю. Для grower-решения он полезен тем, что не маскирует широкое «гуляние» одной красивой центральной точкой. Если после изменения optics или height средний PPFD почти не изменился, но край подтянулся, valley ослаб, а CV упал, это уже хороший инженерный результат. После этого поле уже можно честно переводить в DLI для crop planning. И наоборот: рост среднего без выравнивания поля часто означает, что вы просто сильнее пересветили то место, которое и так было сильным.

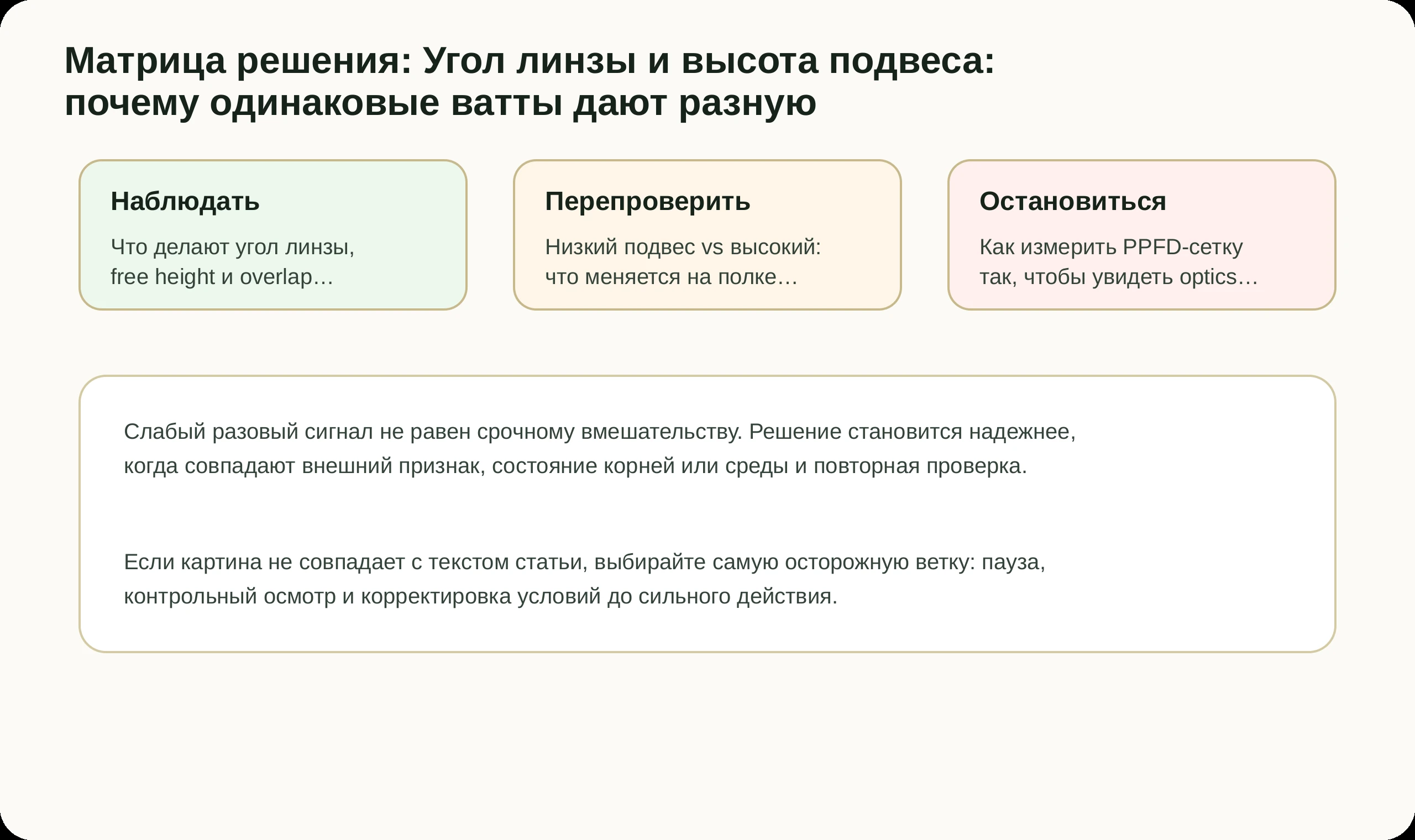

Таблица решений: поднять, сдвинуть, повернуть, добавить отражение или менять fixture/линзу

После grid-замера задача не в том, чтобы перебрать все возможные рычаги. Нужна короткая логика: какой симптом указывает на какой root cause и что имеет смысл делать первым. Ниже — не универсальный закон, а рабочая decision table для типовых стеллажей, столов и greenhouse benches.

Ошибки и ложные ремонты: где отражающие поверхности помогают, а где вы просто маскируете плохой layout

Оптические ошибки часто чинят не тем инструментом. Самая частая ложная победа — поднять average PPFD и не заметить, что худшая зона почти не изменилась. Вторая — клеить отражатель туда, где проблема вообще не в краю, а в неудачном spacing или в central hotspot. Третья — проектировать bench как будто это rack: опускать один сильный светильник ниже и ниже, пока центр не становится слишком сильным, а край всё равно не дотягивается.

Отражающие поверхности полезны, но как last-mile geometry tool, а не как замена корректной оптике. Если слабая зона сидит именно на боковой кромке, у открытого торца или возле прохода, боковина, белая стенка или экран действительно могут вернуть часть света и поднять край. Если же провал живёт в середине поля или полосами между bars, reflector обычно не лечит причину, а просто добавляет шум. Для отдельной работы с этими сценариями уже есть статья про стены, столы и экраны.

• Не сравнивать разные layouts по цифре на полу. Мерить надо на высоте фактической кроны.
• Не подменять bench-wide задачу одной центральной линией. Если ширина цели больше, чем рабочий beam на этой высоте, надо менять field geometry.
• Не считать wide beam автоматически лучшим. Он хорош при ограниченной высоте и нужном overlap, но может дорого светить в проход на узкой площади.
• Не считать narrow beam автоматически эффективнее для бизнеса. Photon efficacy выше ещё не означает, что худшие точки поля стали коммерчески пригодны.
• Не забывать про рост кроны. Один красивый commissioning map почти ничего не стоит, если через неделю поле ушло из-за collapse free height.
• Не ремонтировать оптикой проблему, которая сидит в measurement protocol. Одна удачная точка в центре легко маскирует рваное поле, если grid был слишком редким.
