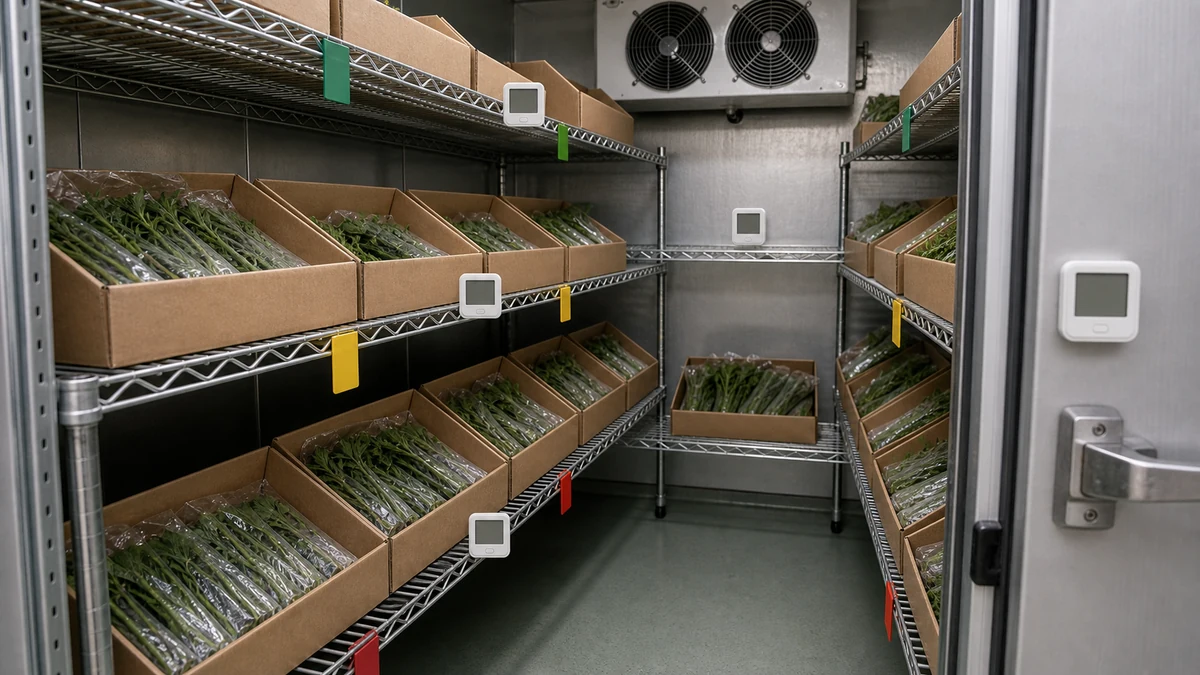

Температурная карта холодильника для неукоренёнки: cold spots, логгеры и безопасные полки
Практический low-capex протокол: как картировать холодильник для неукоренённых черенков, найти cold spots, поставить логгеры и назначить полки по риску партии без универсальных температурных обещаний.
Оглавление статьи (11)
Логистика неукоренёнки • холодильник • карта полок • логгеры
Температурная карта холодильника для черенков нужна не для красивого отчёта, а для простого решения: куда можно поставить конкретную партию URC, где в холодильнике спрятаны cold spots, а где дверь, верхняя полка или плохой обдув делают материал слишком тёплым. В практическом смысле карта отвечает на вопрос, какие полки можно считать безопасными для хранения URC, а какие надо подписать как ограниченные или запретные для чувствительных партий. Дисплей холодильника показывает только одну точку управления. Он не доказывает, что задняя стенка, нижняя полка, зона у двери и коробка в середине партии живут в одном режиме.
Эта статья про low-capex операционное картирование, а не про GMP-валидацию холодильной камеры. Мы используем холодовую цепь WHO, CDC, NIST и NHS только как методическую аналогию для расстановки логгеров, физики холодильника, калибровки и записей. Температурные ветки для неукоренённых черенков опираются на floriculture/URC-источники: рекомендации Ball FloraPlant, Syngenta Flowers, GrowerTalks с исследовательской базой Dole/Faust, Purdue/GPN, e-GRO, Selecta и MSU/Runkle. Поэтому в тексте нет универсальной температуры хранения для всех культур: есть карта конкретного холодильника и решение по риску партии.
Полка безопасна не сама по себе, а только для этой crop/risk ветки при этой загрузке холодильника. Если вы поменяли уставку, полки, вентилятор, бутылки-балласт, плотность коробок или сезонную температуру помещения, старая карта становится гипотезой и требует повторной проверки.
Почему setpoint холодильника не равен температуре партии
Setpoint задаёт контроллеру цель, но не превращает весь объём холодильника в ровную среду. В маленьком холодильнике или небольшой камере температура обычно различается по высоте, глубине, зоне двери, зоне испарителя, направлению вентилятора и плотности загрузки. При открывании двери тёплый воздух входит быстро, при цикле оттайки график может дать регулярный пик, а задняя стенка или металлическая полка иногда создают переохлаждённую точку.
Для неукоренёнки это критично. У URC нет работающих корней, и короткое хранение неукоренённых черенков до sticking уже является компромиссом. Слишком тёплая зона ускоряет дыхание и потерю воды. Слишком холодная зона может дать chilling injury у чувствительных культур, причём часть симптомов появляется не при выносе из холодильника, а позже: после согревания, постановки в субстрат и первых суток укоренения.
Поэтому фраза «у нас холодильник на 10 °C» слишком слабая для операционного решения. Нужна карта: где холоднее всего, где теплее всего, где график стабилен, какая зона видит дверь, какая зона ловит поток от вентилятора и где лежит реальная коробка с черенками. Именно это закрывает хранение URC в холодильнике как управляемый процесс, а не как надежду на цифру термостата.
Что именно картировать: полки, дверь, заднюю стенку, вентилятор и коробку
Карта холодильника начинается не с логгера, а с геометрии. Оператор должен физически назвать зоны, потому что потом график без места датчика не имеет смысла. Для маленького вертикального холодильника обычно нужны метки: верхняя передняя зона, верхняя задняя зона, средняя передняя, средняя задняя, нижняя передняя, нижняя задняя, зона двери, зона испарителя или вентилятора, если она есть. Для маленькой walk-in камеры добавляют проход, углы, нижние ярусы стеллажа, верхний ярус, место возле двери и обычную позицию коробок.
| Точка карты | Что она может показать | Почему это важно для URC |
|---|---|---|
| Задняя стенка, испаритель, поток вентилятора | Повторяющийся cold spot, иногда близко к переохлаждению или резким провалам | Чувствительные партии нельзя ставить туда по привычке «там холоднее, значит лучше» |
| Дверь и передняя полка | Краткие или частые тёплые пики при открывании | Смешанная партия может жить в среднем диапазоне, но получать повторные тепловые скачки |
| Верхний ярус | Тёплый карман, особенно при слабом обдуве или нагретом помещении | Материал может терять тургор быстрее, чем показывает центральный термометр |
| Нижний ярус и металлическая полка | Холодная зона, конденсат или контакт с холодной поверхностью | Риск холодового повреждения и мокрой упаковки выше, особенно для открытых или частично открытых коробок |
| Середина обычного места коробки | Самая полезная operational точка для типовой партии | Показывает не абстрактный воздух, а режим там, где реально стоят коробки |
| Одна proxy/product-like точка внутри коробки или рядом с массой партии | Температуру, близкую к партии, с большей тепловой инерцией, чем свободный воздух | Помогает понять, насколько воздушные пики реально доходят до материала |
Proxy/product-like temperature не равна точному измерению ткани черенка, если датчик не измеряет её напрямую. Но она обычно полезнее, чем один воздушный датчик в центре пустого холодильника. Логика похожа на статью про температурный логгер в коробке: график становится сильнее, когда известно место датчика и то, что именно он измерял.
Сколько логгеров поставить и куда: low-capex схема для маленького cooler
Логгеры в холодильнике для черенков ставят не «поровну для красоты», а в подозрительные крайние точки и обычные продуктовые позиции. Для внутреннего screening маленького upright cooler часто хватает старта примерно с 6-12 логгеров. Настольному холодильнику может хватить меньше точек, а walk-in камере, плотной загрузке или стеллажу в несколько уровней нужно больше. Число логгеров не стандарт, а способ увидеть геометрию риска.
| Логгер | Куда поставить | Что записать в журнале |
|---|---|---|
| 1 | Верхняя передняя зона, ближе к двери | Полка, сторона, высота, расстояние до двери |
| 2 | Верхняя задняя зона | Есть ли рядом вентилятор, стенка или поток холодного воздуха |
| 3 | Средняя передняя зона, обычное место коробки | Типовая позиция для mixed URC, плотность коробок |
| 4 | Средняя задняя зона | Соседство с холодной стенкой или воздушным каналом |
| 5 | Нижняя передняя зона | Контакт с металлом, конденсат, влияние двери |
| 6 | Нижняя задняя зона или подозреваемый cold spot | Почему точка считается рискованной |
| 7 | Зона рядом с вентилятором или испарителем, если есть | Направление потока и расстояние до датчика |
| 8 | Proxy/product-like точка внутри закрытой коробки, пустой тестовой коробки с похожей массой или рядом с коробкой | Что использовано как proxy и почему |
Все логгеры должны быть подписаны: ID прибора, точка карты, время старта, интервал записи, уставка холодильника и фактическая загрузка. Для low-capex screening допустимы недорогие приборы, если перед запуском они прошли side-by-side сравнение в одной и той же точке и явные выбросы не попали в карту. Для претензии поставщику, спорной партии или формального SOP уже нужен калиброванный или сертификатно подтверждённый прибор и сохранённый файл, а не только фотография экрана.
Один логгер в середине холодильника часто показывает самую удобную ложь: средняя зона выглядит нормально, а cold spot у задней стенки и hot spot у двери остаются невидимыми. Минимум карты – подозреваемый холодный край, подозреваемый тёплый край, обычные позиции коробок и одна proxy/product-like точка.
Как провести mapping за 24-72 часа без остановки работы
Mapping должен отражать реальную работу холодильника. Пустой идеально закрытый холодильник не доказывает, что packed receiving day безопасен. Для первой low-capex карты запускайте приборы на обычной уставке, с обычными полками, обычным расстоянием между коробками, привычной дверной дисциплиной и нормальной загрузкой. Если холодильник используется только как короткий буфер после предохлаждения и распаковки черенков, карта должна захватить именно это окно, а не абстрактную ночь без людей.
- Подготовьте схему полок. Нарисуйте холодильник от двери к задней стенке, подпишите уровни и стороны. Наклейте физические метки на полки, чтобы потом не гадать, где был логгер B7.
- Синхронизируйте приборы. Часы логгеров должны начинать одну историю. Для внутренней карты удобен интервал около 5 минут: он видит дверь и defrost, но не перегружает файл. В формальном mapping-подходе холодовой цепи используют более строгие интервалы и калибровку; это методическая аналогия, не требование к хозяйству.
- Запустите холодильник как обычно. Не прячьте дверь от людей, если в реальности она открывается. Не ставьте коробки идеальнее, чем ставите при обычной приёмке. Не убирайте вентилятор, бутылки или стеллажи только ради красивого результата.
- Ведите короткий журнал событий. Время открывания двери, крупная загрузка, выгрузка, замеченный defrost, отключение питания, изменение комнатной температуры, перестановка коробок. Это не бюрократия, а ключ к чтению графика.
- Дайте карте хотя бы сутки. 24 часа – минимальный screening, чтобы увидеть цикл работы. 48-72 часа лучше, если день разгрузки, ночная пауза, defrost и дверь ведут себя по-разному. Для маленького холодильника не нужно бездумно переносить 7-дневную warehouse mapping логику из фармы.
- Зафиксируйте состояние загрузки. Сфотографируйте полки и коробки на старте и в конце. Карта действительна только для похожей загрузки и airflow.
Если в хозяйстве есть буферная комната для неукоренёнки, холодильная карта должна стыковаться с её таймерами и столами. Иначе партия может быть защищена в холодильнике, а затем потерять воду на тёплом сухом столе до кассеты.
Как читать графики: cold spot, hot spot, air temperature, defrost и дверь
После mapping смотрите не только среднее. Для каждой точки нужны минимум, максимум, повторяемые отклонения, длительность эпизодов и связь с событиями. Air temperature в свободном воздухе реагирует быстро. Proxy/product-like точка реагирует медленнее. Эта разница полезна: она показывает, где пик был коротким воздушным событием, а где партия действительно долго жила вне выбранной ветки.
| Форма графика | Чаще всего означает | Операционный вывод |
|---|---|---|
| Регулярные провалы в одной задней или нижней точке | Cold spot у стенки, испарителя, металлической полки или потока воздуха | Не ставить туда cold-sensitive и unknown mixed URC; пометить как yellow/red по ветке партии |
| Частые короткие пики у двери | Door opening и тёплый воздух помещения | Убрать sensitive партии от двери; улучшить порядок выдачи коробок и не держать дверь открытой при сортировке |
| Плавный дрейф вверх при плотной загрузке | Холодильник не снимает тепло с партии или airflow перекрыт коробками | Снизить плотность, оставить зазоры, связать с heat load и плотностью укладки |
| Повторяемый пик в одно и то же время без двери | Defrost cycle или управляющий цикл холодильника | Проверить, доходит ли пик до proxy/product-like точки и как долго он держится |
| Среднее нормальное, но крайние точки выходят из ветки | Среднее маскирует риск полки | Зонировать холодильник по shelf map, а не по одной общей цифре |
| Proxy/product-like точка долго не остывает после тёплого прихода | Коробка удерживает тепло, особенно если закрыта и плотно стоит | Сначала решать приёмку, раскрытие и короткое охлаждение, а не bury warm box в глубину packed cooler |
При разборе симптомов не списывайте всё на холод. Водянистые пятна, collapse, желтизна и отставание могут быть похожи между холодовым повреждением, конденсатом, обезвоживанием, старым материалом, закрытой мокрой упаковкой и механикой. Если после распаковки появились мокрые пятна или холодовая гипотеза, полезен соседний разбор водянистых пятен после распаковки. Карта холодильника помогает сузить гипотезу, но не заменяет входной осмотр партии.
Как назначить безопасные полки для хранения URC по риску партии
Безопасные полки для неукоренённых черенков появляются только после карты. Простая цветовая система удобна: green, yellow, red. Но это внутренний SOP, а не внешний стандарт. Green означает «стабильная средняя зона для этой ветки и этой загрузки». Yellow означает «коротко, ограниченно или только для cold-tolerant группы». Red означает «не ставить чувствительный материал» или «no-storage zone» для URC.
| Риск партии | Куда ставить после карты | Куда не ставить | Как формулировать правило |
|---|---|---|---|
| Unknown mixed URC без точной ветки поставщика | Стабильная средняя green-зона, где нет повторяемых cold/hot excursions | Задняя холодная стенка, нижний cold spot, дверь, верхний тёплый карман | «По умолчанию ставим в mapped stable middle, пока поставщик или культура не требуют другого» |
| Холодочувствительная или tropical партия | Только полка, которая не уходит в холодную ветку при routine door/defrost | Любой cold spot, даже если среднее выглядит красивым | «Не ниже ветки культуры; cold spot = no sensitive URC» |
| Многие common URC при коротком hold | Часто подходит средняя краткосрочная ветка около 10-13 °C, если это не противоречит поставщику | Место, где график повторно выходит ниже/выше выбранной ветки | «10-13 °C – частый middle branch для многих URC, не универсальная температура» |
| Cold-tolerant группа с подтверждением поставщика | Yellow или более прохладная полка только при доказанном графике и коротком удержании | Unknown coldest point без карты, контакт с ледяной стенкой, зона конденсата | «Холодная полка разрешена только для этой группы и этого окна» |
| Тёплая arrival-партия | Короткое контролируемое охлаждение по receiving SOP, с контролем proxy/product-like точки | Глубоко в плотный холодильник рядом с уже охлаждёнными sensitive коробками | «Сначала снять тепло и не перегреть соседей; потом переводить по риску культуры» |
| Claim/quarantine партия | Отдельно промаркированная точка с логгером и журналом | Лучшее green-место по инерции, если оно нужно свежей чувствительной партии | «Документируем, но не ломаем приоритеты чистого потока» |
Для партий, которые остаются после первой смены, карта особенно важна. Частично открытая коробка не должна возвращаться «куда место нашлось». У неё уже изменился микроклимат упаковки, и случайная полка может дать либо пересушку у двери, либо cold injury у задней стенки, либо конденсат в нижней зоне.
Не пишите «верх – хорошо, низ – плохо». Пишите конкретно: «Middle-back green для mixed URC при обычной загрузке», «Bottom-back red для cold-sensitive», «Door-side yellow только коротко», «после изменения загрузки карта недействительна». Такая табличка лучше памяти смены.
SOP после карты: постоянные логгеры, журнал, тревоги и remapping
Карта бесполезна, если после неё холодильник снова становится «просто местом». Минимальный SOP после mapping состоит из четырёх вещей: постоянные точки мониторинга, правило постановки партий на полки, журнал событий и триггеры повторной карты. Для маленького хозяйства это может быть один лист на двери холодильника, папка с файлами логгеров и короткая строка в входном QC неукоренёнки.
| Элемент SOP | Минимальный вариант | Когда усиливать |
|---|---|---|
| Постоянные логгеры | Один в coldest usable product position и один в warmest usable product position | Добавить proxy/product-like логгер в коробку при спорной партии, ночном hold или смене потока |
| Журнал | Дата, партия, поставщик, полка, старт/стоп hold, события двери, файл логгера | При претензии сохранять raw-файл, фото места датчика, калибровку/сертификат прибора |
| Полочная карта | Green/yellow/red zones на схеме холодильника, не только в голове оператора | При смешанных поставках добавить правило очереди: sensitive first, warm arrival separate, claim separate |
| Порог реакции | Не спорить по одному пику; смотреть длительность, повторяемость и ветку партии | При устойчивом выходе из ветки остановить полку, перенести партии и сделать re-map |
| Связь с приёмкой | Температура прихода и решение «в cooler / сразу в кассету / карантин» в одной карточке партии | Для крупных разгрузок связать с порядком распаковки и буферной зоной |
Повторный mapping нужен после изменения setpoint, ремонта холодильника, перестановки полок, добавления вентилятора, смены направления потока, добавления бутылок с водой или другого thermal ballast, изменения обычной плотности коробок, сильной сезонной жары в помещении и любого необъяснимого тренда. Балласт может помочь при кратком отключении питания, но не лечит cold spot, плохую дверь, defrost-пики и перекрытый airflow. После балласта карта старая уже не та.
Типичные ошибки: один термометр, пустой холодильник, сухой cooler и «самая холодная полка»
Ошибки картирования обычно дешёвые в моменте и дорогие через неделю. Они дают ровно тот тип потерь, который трудно объяснить: часть партии укореняется, часть отстаёт, часть выглядит нормальной при выносе, а потом показывает collapse или слабый старт.
- Картировать пустой холодильник. Пустая камера видит airflow, но не видит тепловую массу коробок, зазоры, плотность и реальное открывание двери.
- Верить одному аналоговому термометру или дисплею. Он не видит распределение по полкам и не сохраняет историю defrost/door events.
- Ставить логгер прямо в поток вентилятора, на мокрую стенку или на металл. Тогда он измеряет локальную крайность, но оператор может ошибочно принять её за температуру партии.
- Доверять cheap logger без cross-check. Для внутренней карты его можно использовать после сравнения с соседними приборами; для спора с поставщиком этого мало.
- Считать coldest shelf лучшей полкой. Для холодочувствительных и unknown mixed URC это часто самая опасная зона.
- Загружать холодильник коробками вплотную. Overpacking ломает airflow и делает тёплый центр коробки невидимым для датчика у края.
- Держать влажно как мокро. URC нужна высокая влажность воздуха, но свободная вода, конденсат и закрытая мокрая упаковка – отдельный риск. Карта температуры не заменяет контроль мокрых зон.
- Не связывать cooler с очередью sticking. Даже идеальная green-полка не отменяет, что >24 часов обычно становится операционным risk cut-off, а не нормальной стратегией.
- Не подписывать карту датой и условиями. Через месяц никто не вспомнит, была ли дверь открыта, какие коробки стояли и где лежал логгер.
Если вы регулярно упираетесь в нехватку рук и часть партии должна ждать второй смены, холодильная карта должна идти вместе с материалом про смешанную поставку и порядок распаковки, а не жить отдельной технической папкой.
Что связать с приёмкой: когда партия идёт в sticking, cooler, claim или quarantine
Карта холодильника не выбирает судьбу партии одна. Она должна соединяться с приёмкой: температура партии при прибытии, тургор, свободная вода, запах, вид основания, культура, время до линии и доказательства по логгеру. Тогда решение выглядит не как «поставили на свободную полку», а как маршрут.
| Входной сценарий | Решение по холодильнику | Следующий маршрут |
|---|---|---|
| Партия прохладная, чистая, линия готова | Холодильник не нужен как парковка; только короткая буферная защита, если поток не мгновенный | Сразу на sticking или через короткую буферную зону |
| Партия тёплая, но ткань живая | Не bury в плотный cooler. Сначала контролируемо снять тепло, разнести коробки, следить за proxy/product-like точкой | Приоритетная постановка в ту же смену; при задержке – mapped green/yellow по культуре |
| Unknown mixed URC без точной инструкции | Только стабильная средняя mapped zone | Поставить таймер и не растягивать hold как норму |
| Есть водянистость, запах, слизь, выраженное потемнение или collapse | Не отправлять в общий cooler с чистыми партиями | Фото, изоляция, входной QC, claim/quarantine ветка |
| Остаток открытой коробки до второй смены | Только подписанная полка, подходящая этой ветке, с таймером и журналом | Утром в приоритет; не превращать ночной hold в ещё один день |
Для поставок неукоренённых черенков в хозяйстве полезно держать рядом три документа: входной QC, карту холодильника и порядок постановки. Тогда cold spots в холодильнике для неукоренёнки перестают быть сюрпризом, логгеры в холодильнике для черенков перестают быть игрушкой, а решение по полке становится частью производственного маршрута.
Словарь терминов
- URC
- Unrooted cuttings, или неукоренённые черенки: материал без собственной корневой системы, чувствительный к сочетанию температуры, влажности и времени до постановки.
- Temperature mapping
- Картирование температуры по нескольким точкам холодильника или камеры, чтобы увидеть распределение, cold spots, hot spots и реальные продуктовые зоны.
- Cold spot
- Зона, где температура регулярно ниже соседних точек. Для холодочувствительных URC такая полка может быть опаснее, чем кажется по среднему значению.
- Hot spot
- Зона, где температура регулярно выше выбранной ветки: часто у двери, сверху, в углу с плохим обдувом или в плотной коробке.
- Setpoint
- Заданная температура контроллера. Она не равна автоматической температуре каждой полки, коробки и точки внутри партии.
- Data logger
- Прибор, который записывает температуру во времени. Сила логгера зависит от места установки, интервала записи, точности и сохранённого файла.
- Air temperature
- Температура воздуха в точке датчика. Она быстро меняется от двери, вентилятора и defrost, поэтому её нужно отличать от proxy/product-like temperature.
- Proxy/product-like temperature
- Измерение в коробке или тепловой массе рядом с партией, которое ближе к режиму продукта, но не является точным измерением ткани черенка.
- Defrost cycle
- Цикл оттайки или управляющий цикл холодильника, во время которого график может давать регулярные пики или провалы.
- Chilling injury
- Повреждение холодом выше точки замерзания. У чувствительных культур может проявиться позже, после согревания или постановки.
- Thermal ballast
- Тепловая масса, например бутылки с водой, которая может сгладить часть колебаний, но меняет airflow и требует новой карты.
- No-storage zone
- Отмеченная зона холодильника, куда нельзя ставить чувствительный или unknown material из-за холода, тепла, конденсата или плохого обдува.
На чём основан протокол и куда идти дальше
Метод картирования, расстановки точек, журналирования и повторного mapping опирается на холодовую цепь и метрологическую дисциплину: WHO temperature mapping tool, техническое приложение WHO по mapping storage areas, CDC vaccine storage toolkit, исследования NIST о поведении холодильников и data loggers, а также практическое руководство NHS SPS по mapping medicines storage. Эти источники не доказывают безопасные режимы для растений; они помогают не ошибиться с физикой холодильника и логгерами.
Растительная часть протокола держится на URC/floriculture-источниках: Ball FloraPlant Grow a Better Liner, guide Syngenta Flowers по general rooting requirements, GrowerTalks/AFE/Dole/Faust по handling URC, Purdue/GPN article on cuttings, e-GRO материалы по rooting success и rehydrating URC, Selecta One production guide и MSU/Runkle floriculture extension. Они согласуются в главном: короткое удержание, высокая влажность без мокрой ткани, культура и поставщик важнее универсального числа.
