Расстановка датчиков температуры и влажности: где измерять, чтобы не жить в красивой лжи
Красивые цифры на контроллере часто врут не из-за датчика, а из-за точки измерения. Это практичный SOP по placement T/RH датчиков: где мерить у культуры, когда нужен…
Оглавление статьи (12)
Красивые цифры на контроллере не гарантируют правду о культуре. Если датчик температуры и влажности висит в проходе, у стены, под крышей или рядом с трубой, он может показывать “нормальный климат” при том, что у canopy уже другая температура, другая влажность и другой VPD. Поэтому вопрос не в том, какой датчик купить, а в том, какой воздух он меряет.

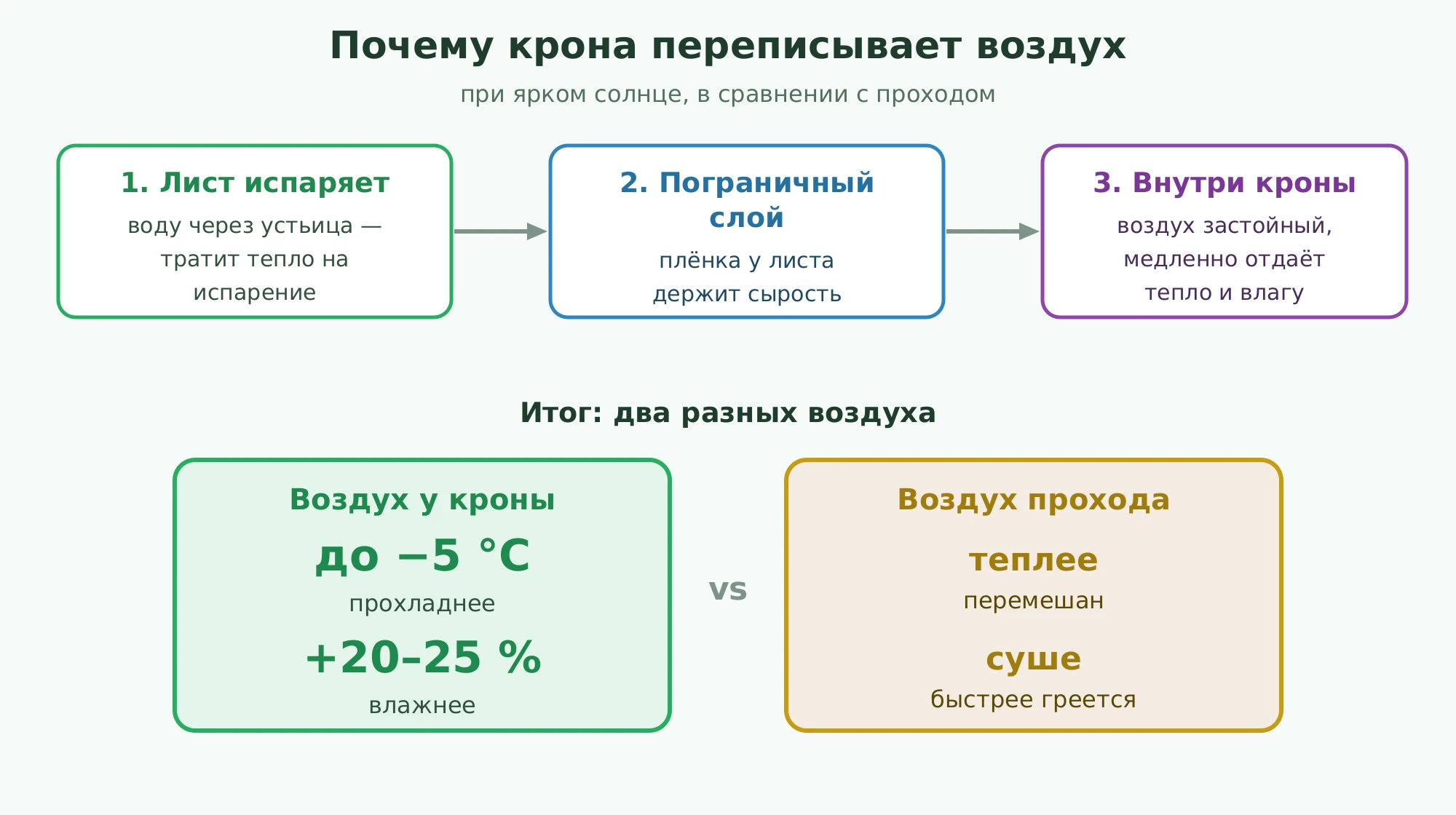

Почему датчик в проходе рисует слишком красивую картину
Оператор чаще всего смотрит на воздух там, где удобно пройти и повесить коробку. Растение живёт не там. Культура формирует собственный microclimate: листья охлаждаются испарением, задерживают влагу внутри кроны, ловят или теряют излучение и реагируют на экраны, свет, трубы и вентиляцию не так, как “средний воздух теплицы”. Поэтому датчик в свободном проходе очень часто показывает не условия у культуры, а более смешанный и удобный для оператора воздух.
Если нужен отдельный разбор, почему лист и воздух могут расходиться по реальному стрессу, дальше по теме есть статья про температуру листа против температуры воздуха. Здесь задача уже более жёсткая: понять, где мерить воздух и влажность так, чтобы система управления не жила в красивой лжи.
Контрольный датчик должен представлять не “теплицу вообще”, а условия в зоне, где живёт культура. Иначе у вас красивый dashboard, но биологически ложное управление.
Что именно должен представлять контрольный датчик
Правильная точка измерения — это representative point для культуры, а не геометрический компромисс для пустого объёма теплицы. То есть датчик должен висеть там, где воздух уже “переписан” растением, но ещё не искажён локальной аномалией вроде боковой стены, мокрого прохода, горячей трубы, края пролёта или прямого радиационного удара.
Репрезентативная точка и проблемная точка — это не одно и то же
Один датчик нужен, чтобы вести климат. Другой может быть нужен, чтобы ловить риск. Это разные роли. Репрезентативный контрольный датчик должен давать честную базовую картину по основной массе растений. Дополнительный scout logger можно ставить в подозрительную зону: у края, в длинном пролёте, возле hanging baskets или в месте, где культура стабильно выглядит иначе. Ошибка начинается тогда, когда одной проблемной точкой пытаются управлять всем отсеком или, наоборот, проходным воздухом пытаются описать весь canopy.

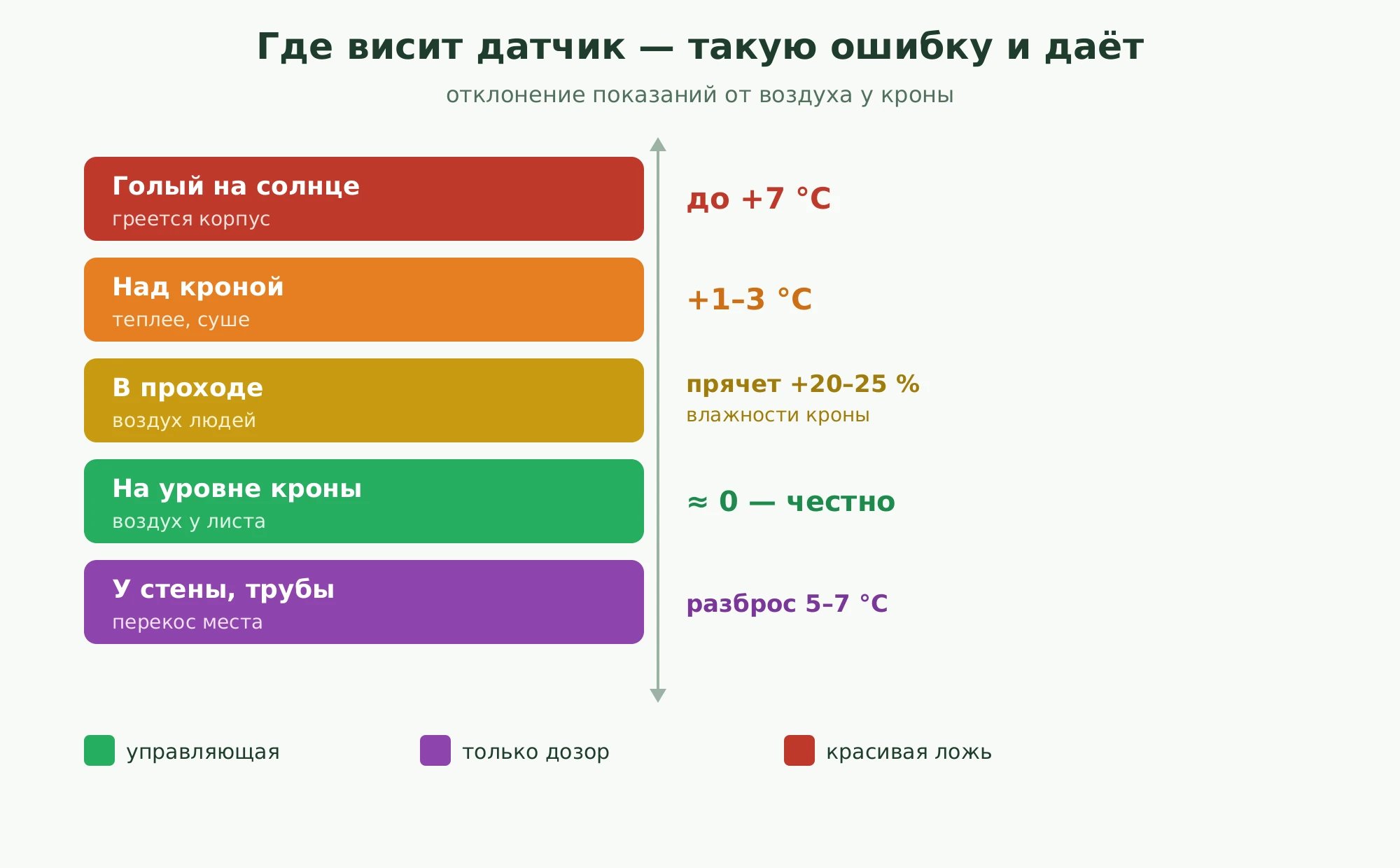

Где ставить датчик температуры и влажности, если нужна правда
| Точка | Что она показывает | Когда полезна | Какую ложь часто создаёт |
|---|---|---|---|
| На уровне кроны в репрезентативной зоне культуры | Лучший компромисс для control-relevant T/RH | Основной датчик управления | Минимальная ложь, если точка реально выбрана по культуре, а не “по центру для галочки” |
| Выше культуры и оставлен там на весь цикл | Более общий воздух отсека | Только как грубый фон или временная точка | Переоценивает, насколько тепло и сухо живёт сам crop layer |
| В проходе на уровне оператора | Удобный для человека воздух | Диагностика комфорта/операторского фона | Скрывает то, что внутри кроны может быть влажнее, холоднее или менее равномерно |
| У стены, края пролёта, двери, трубы, пад-фена, мокрой зоны | Локальный перекос | Только как специальная scout-точка | Заставляет крутить весь климат по локальной аномалии |
| Дополнительная точка в проблемной зоне | Раннее предупреждение о bias и неравномерности | Диагностика и сравнение зон | Ошибочно принимается за новый универсальный control point |
Практическое правило простое: датчик температуры и влажности должен быть как можно ближе к биологически важному воздуху культуры, но не в точке, которую искажает отдельный локальный фактор. В маленьком и ровном доме это часто одна canopy-level точка. В длинном, много-пролётном или разнородном доме это уже одна control-точка плюс несколько диагностических.

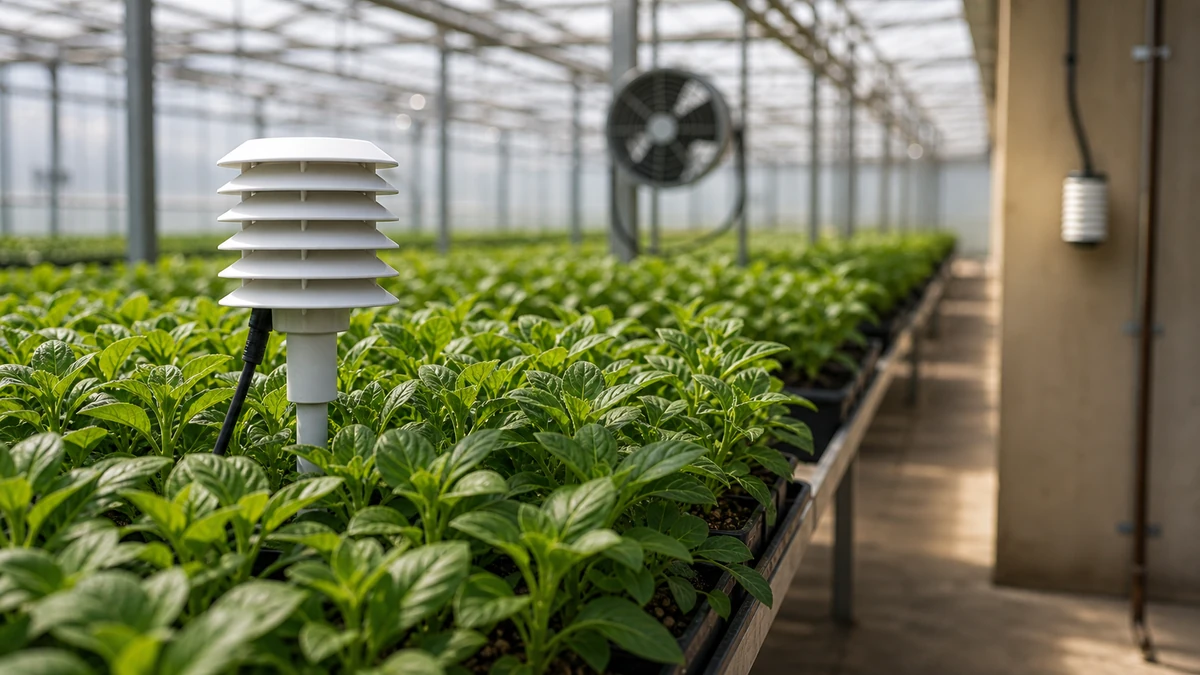

Почему aspirated box и shielding меняют показания сильнее, чем кажется
Датчик не читает “чистый воздух” магически. Он сначала сам обменивается теплом с излучением, поверхностями и воздушным потоком, и только потом выдаёт число. Если сенсор оставлен без нормальной защиты и обдува, солнце и тёплые поверхности начинают греть не воздух, а сам прибор. Тогда вы видите не air temperature у культуры, а смесь радиационной ошибки и слабой вентиляции вокруг корпуса.
Поэтому для control-relevant температуры и RH сильные greenhouse sources сходятся на одной логике: датчик должен быть защищён от радиации и работать в потоке воздуха, а не висеть голым “для простоты”. Это особенно важно там, где вы дальше считаете VPD и управляете влажностью, потому что ошибка в месте измерения ломает не только одно число, а весь вывод о транспирации и риске конденсата.
Если датчик видит солнце, горячую поверхность, мокрый туман или висит в почти стоячем воздухе, сначала подозревайте placement и shielding, а уже потом “странный климат”.
Когда одного датчика хватает, а когда уже нужна карта точек
Один датчик может быть достаточно честным только там, где дом реально короткий, однородный по высоте, без явных мёртвых зон и с одной основной культурой. Как только появляются длинный пролёт, разные высоты, hanging systems, экраны, локально мокрые зоны или повторяющиеся жалобы “в этом углу всегда другая картина”, одной точки уже мало даже если она стоит правильно.
| Сценарий | Что обычно достаточно | Что уже рискованно |
|---|---|---|
| Небольшой ровный отсек с одной культурой и близкой высотой canopy | 1 хороший control sensor на уровне кроны | Прятать его слишком высоко или ставить в проходе ради удобства |
| Длинный multi-span, разные потоки воздуха, выраженные края | 1 control sensor + 2-4 scout точки | Считать один хороший датчик доказательством равномерности |

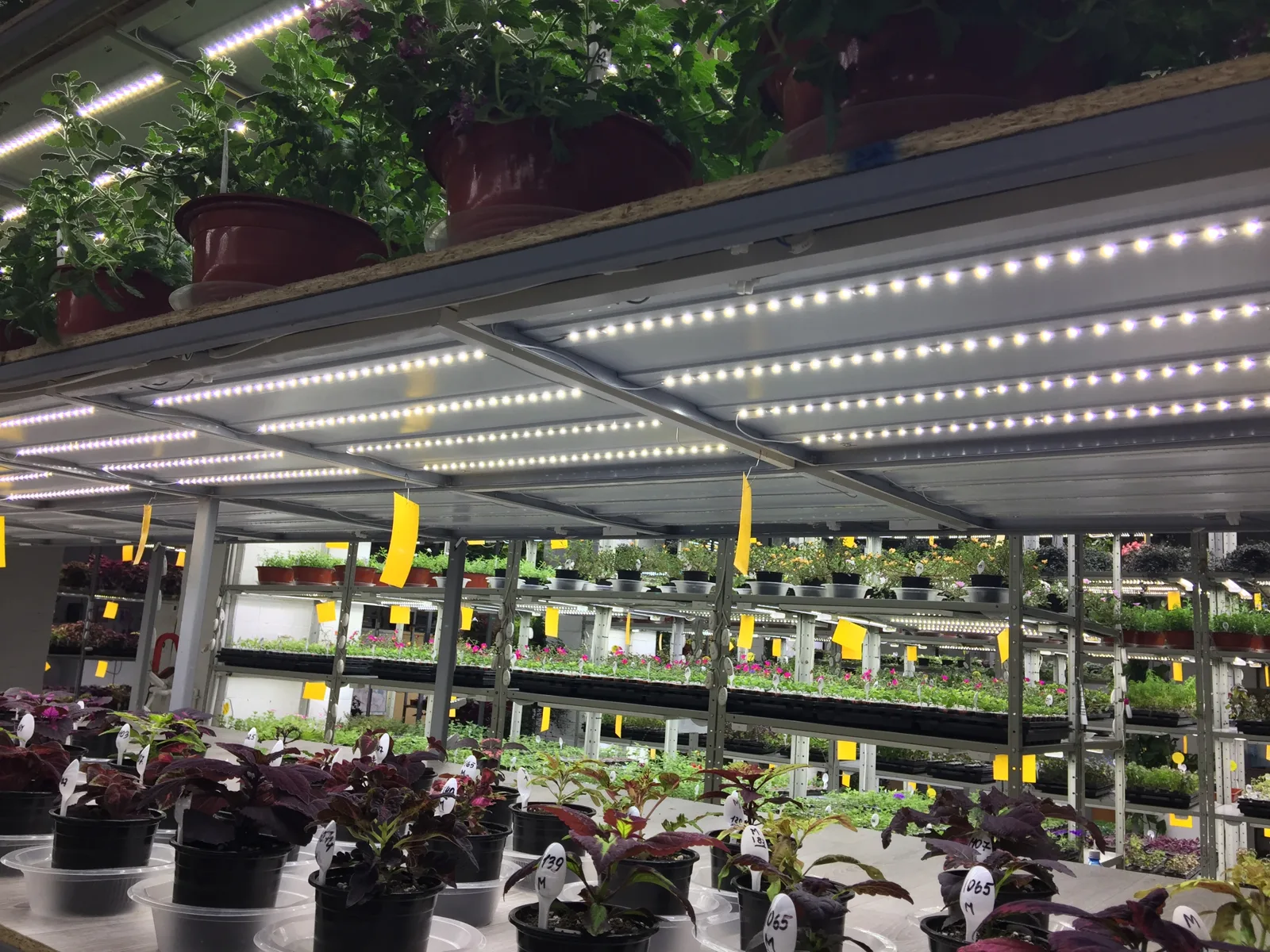

| Разные высоты, hanging baskets, bench + floor crop | Отдельные representative точки по реально разным слоям | Управлять всем по воздуху на одном “среднем” уровне |
| Периодический спор между показаниями и состоянием растений | Короткий mapping run логгерами | Сразу крутить setpoints без проверки bias |
По логике это очень похоже на измерение света: сначала вы ищете не “самый умный прибор”, а честную карту зон и слепых мест. Поэтому рядом по методике полезны статьи про измерение света без дорогого PAR-метра и про равномерность света и слепые зоны. Для климата действует тот же принцип: карта ошибок часто ценнее ещё одного красивого контроллера.
Почему высоту датчика нужно менять по мере роста культуры
Если культура выросла, а датчик остался висеть там же, он перестал быть canopy-level датчиком и стал мерить уже другой слой воздуха. Это особенно заметно в культурах, которые быстро поднимают верхушку, в hanging systems и в домах, где верх кроны получает другой световой и радиационный режим, чем середина прохода. Поэтому честный control sensor живёт не “на хорошей высоте один раз”, а на правильной высоте по ходу цикла.
На практике это значит, что пересмотр высоты должен быть частью еженедельной ревизии, а не разовым монтажным действием. Иначе у вас не климат поменялся, а просто датчик медленно уехал от культуры.
Как читать расхождение между датчиком и состоянием растений
| Что вы видите | Что это часто значит | Что проверить первым |
|---|---|---|
| Экран показывает “норму”, а нижняя часть кроны долго не обсыхает | RH датчик меряет более смешанный воздух, чем тот, что живёт внутри canopy | Положение датчика относительно кроны и наличие scout-точки внутри проблемной зоны |
| VPD выглядит рабочим, а растение ведёт себя как при перегреве или недоиспарении | T/RH взяты не из той точки, где реально находится лист | Сопоставить readings с температурой листа и canopy-level воздухом |
| Один край стабильно “другой”, а центральный датчик ничего не показывает | Контрольная точка честная для среднего дома, но не ловит локальный перекос | Поставить временный логгер в проблемный сектор и сравнить тренды |
| После роста культуры климат “как будто съехал” без явной причины | Датчик остался на старой высоте и больше не представляет crop layer | Перевесить контрольную точку к актуальному уровню кроны |
Если показания и состояние растений не сходятся, задайте пять вопросов: где именно висит датчик, этот воздух уже переписан культурой или ещё нет, защищён ли датчик от радиации, не искажает ли точку локальная аномалия и есть ли у вас хоть одна независимая scout-точка для сравнения. Обычно проблема находится раньше, чем вы успеваете обвинить setpoint.
SOP по расстановке и еженедельной ревизии датчиков
- Сначала определите основную control zone: какая культура и какая высота кроны реально управляют климатом этого отсека.
- Выберите репрезентативный блок растений, а не просто удобный проход или пустой центр.
- Ставьте основной T/RH датчик на уровне кроны или максимально близко к нему, в защищённом и аспирированном исполнении.
- Уберите датчик из явных зон искажения: край пролёта, стена, труба, дверь, прямое солнце, локально мокрая зона, агрессивный поток от оборудования.
- Добавьте хотя бы одну временную или постоянную scout-точку там, где чаще всего возникают жалобы на неравномерность.
- Раз в неделю проверяйте, не уехала ли высота датчика относительно верхушки культуры.
- Когда цифры “красивые”, а растения спорят, сначала проверяйте placement, потом уже двигайте уставки.
Ошибки, из-за которых люди живут в красивой лжи
- Вешают датчик там, где удобно обслуживать, а не там, где живёт культура.
- Ставят один красивый control sensor и считают это доказательством равномерности всего дома.
- Оставляют датчик на старой высоте, хотя canopy ушёл выше или ниже.
- Считают, что температура и RH сами по себе честны даже без shielding и aspiration.
- Управляют всем отсеком по локально аномальной точке у стены, края или трубы.
- Смотрят на VPD как на “магическое число”, забывая, что оно полностью зависит от качества placement T/RH датчиков.
Не существует одной волшебной точки, которая всегда честно описывает любой greenhouse. Есть только правильная логика выбора точки под конкретную культуру, высоту и задачу управления.
Словарь терминов
| Термин | Что это значит |
|---|---|
| Canopy | Слой воздуха и листьев на уровне кроны, где растение реально живёт и испаряет воду |
| VPD | Дефицит давления пара; показатель, который связывает температуру и влажность с силой испарения |
| Microclimate | Локальный климат вокруг растения, который может отличаться от среднего воздуха отсека |
| Representative point | Точка, которая лучше всего отражает условия там, где живёт основная масса культуры |
| Aspirated box | Защитный короб с принудительным обдувом датчика, чтобы он мерил воздух, а не нагретый корпус |
| Shielding | Защита датчика от прямой радиации и локального нагрева поверхностей |
| Scout logger | Дополнительный диагностический датчик или логгер для поиска перекосов и слепых зон |
Куда идти дальше по теме
Если нужно глубже разобрать сам разрыв между листом и “обычным воздухом”, идите в материал про температуру листа и воздуха. Если дальше хотите уже управлять влажностью и транспирацией, следующий шаг — статья про VPD. Если задача в самой культуре измерений и ошибках прибора, а не только климата, полезен разбор про границы доверия к измерениям. А если вы боретесь с неравномерностью по зонам, дальше логично открыть статью про карту слепых зон и равномерность.
