🌬️ Перемешивание воздуха и тепловая стратификация зимой: потолок тёплый, лист холодный, корни мокрые
Зимой тёплый воздух под крышей ещё не означает тёплый лист и рабочий dry-down у корня. Разбираем, как стратификация ломает партию, где помогает HAF и как проверить…
Оглавление статьи (19)
Зимой теплица может выглядеть обманчиво спокойной. На контроллере нормальная температура, под крышей тепло, котёл работает, а партия всё равно живёт как в более холодном доме: лист долго выходит из сырости, нижний ярус медленно сохнет, корень остаётся тяжёлым, а Botrytis появляется там, где по цифре воздуха его вроде бы не ждали. Частая причина здесь не в “нехватке тепла вообще”, а в том, что это тепло распределено плохо.
Именно так работает тепловая стратификация. Потолок тёплый, а leaf temperature у культуры ниже, чем вы думаете. В результате растение живёт не в том климате, который показывает датчик наверху, а в другом, локальном.
Зимний микроклимат ломается не только там, где мало тепла, но и там, где тёплый воздух не доходит до crop zone. Если потолок тёплый, а лист холодный, партия будет вести себя как более мокрая и более рискованная, чем это видно по одному воздушному setpoint.
Эта тема стоит рядом с материалами о ночных теплопотерях зимой, о конденсате и зимнем Botrytis и о зимнем поливе маточников. Но здесь фокус уже другой: не сколько тепла вы произвели, а дошло ли оно до растения и выровняли ли вы дом по воздуху, листу и нижнему ярусу.
Почему зимой тёплый потолок не означает тёплый лист
Тёплый воздух поднимается вверх. В зимней теплице это не абстрактная школьная физика, а ежедневный operational cost. Если воздуха внизу мало перемешивают, под крышей скапливается тепло, а у культуры остаётся более холодный слой. Именно поэтому одна “хорошая” температура в верхней точке не гарантирует хороший режим внизу.
MSU показывал это на практическом опыте: без HAF ночью воздух у пола был заметно холоднее, чем на уровне стола и тем более под крышей. После включения HAF разница по вертикали уменьшалась, а нижняя зона становилась ближе к реальному crop climate, а не к “подвальной” версии дома. Для оператора вывод простой: зимой надо уметь читать не одну температуру, а распределение температуры по высоте.
Если рядом ещё стоит материал о температуре листа против температуры воздуха, становится видно самое неприятное место. Даже если воздух у датчика выглядит терпимо, лист ночью может быть холоднее воздуха. А значит, риск конденсата и физиологической сырости начинается раньше, чем оператор успевает это заметить по общей цифре дома.
Что такое тепловая стратификация и где она ломает партию
Стратификация — это не только вертикальный перепад “верх теплее, низ холоднее”. На практике она ломает сразу несколько вещей.
Нижний ярус живёт в другом доме
Если воздух над партией двигается слабо, нижний слой остаётся холоднее и влажнее. Там медленнее идёт dry-down, медленнее обсыхает лист и хуже читается реальная потребность в поливе.
По длине теплицы возникает своя география
Даже если вертикальный перепад не выглядит страшным, по длине дома могут быть более тёплые зоны у heater output и более холодные карманы у торцов, дверей, sidewall и участков со слабым перемешиванием. Тогда одна партия сохнет быстрее, а соседняя — медленнее, хотя технология вроде одна и та же.
Сенсор начинает врать не числом, а местом
Датчик может быть технически исправен, но стоять в точке, которая не представляет культуру. Это уже знакомо по статье о расстановке датчиков температуры и влажности. Зимой проблема усиливается: ошибка в одном хорошо прогретом верхнем слое превращает “тёплый дом” в ложную картинку, под которой партия фактически живёт холоднее и мокрее.
Если вы недооценили стратификацию, вы часто пытаетесь лечить симптом не тем инструментом: чаще поливаете, добавляете общую температуру, вините влажность воздуха или культуру. Но корень проблемы может быть в том, что тёплый воздух просто не дошёл до листа и нижнего яруса.
Почему воздух у крыши тёплый, а корневая зона всё ещё сырая
Зимой медленный рост и слабый свет сами по себе уже растягивают водопотребление. Но плохое перемешивание добавляет второй удар: нижний слой воздуха холоднее, а значит субстрат и root zone дольше остаются в тяжёлом режиме. Отсюда и классическая зимняя сцена: сверху кажется, что в доме “не холодно”, а по горшку видно затяжную сырость.
Именно поэтому статья о зимнем поливе маточников логично стоит рядом с этой. Полив часто читают как отдельную ошибку, хотя часть этой ошибки рождается не у шланга, а в распределении воздуха. Если нижний слой дома холоден, один и тот же полив живёт в горшке заметно дольше.
| Что видит оператор | Что может происходить на самом деле |
|---|---|
| Под крышей тепло | У листа и у горшка температура ниже, чем у верхнего датчика |
| Общий setpoint выполнен | Нижний ярус живёт в более сыром и медленном режиме |
| Полив кажется избыточным | Проблема может быть не только в воде, но и в плохом air mixing |
| В одной зоне всё сохнет нормально | По дому уже есть холодные карманы и неравномерное распределение тепла |
Leaf temperature vs air temperature: где начинается конденсат, а не просто «влажно»
Зимняя ошибка часто формулируется слишком грубо: “в доме высокая влажность”. Но реальная проблема начинается там, где лист опускается ниже dew point. То есть вопрос не только в RH, а в связке `влажность воздуха + температура листа`.
Cornell и UMass сходятся в одном: конденсат рождается, когда leaf surface оказывается холоднее точки росы. У UMass это даже разложено в рабочих цифрах: при `60°F` и `85% RH` конденсат уже возможен, если лист уходит примерно ниже `55°F`; при `95% RH` достаточно, чтобы лист был всего на градус холоднее воздуха. Для оператора смысл жёсткий: зимой иногда не нужен катастрофически мокрый дом, чтобы получить свободную воду на растении. Хватает холодного листа в плохом потоке воздуха.
Отсюда и мостик к статье о точке росы и зимнем Botrytis. Конденсат здесь рождается не только из общей влажности, а из того, что лист в неправильной зоне остыл сильнее, чем вы ожидали по воздуху. Если эту механику не видеть, можно бесконечно спорить о процентах RH и не замечать, что растение уже входит в свободную воду.

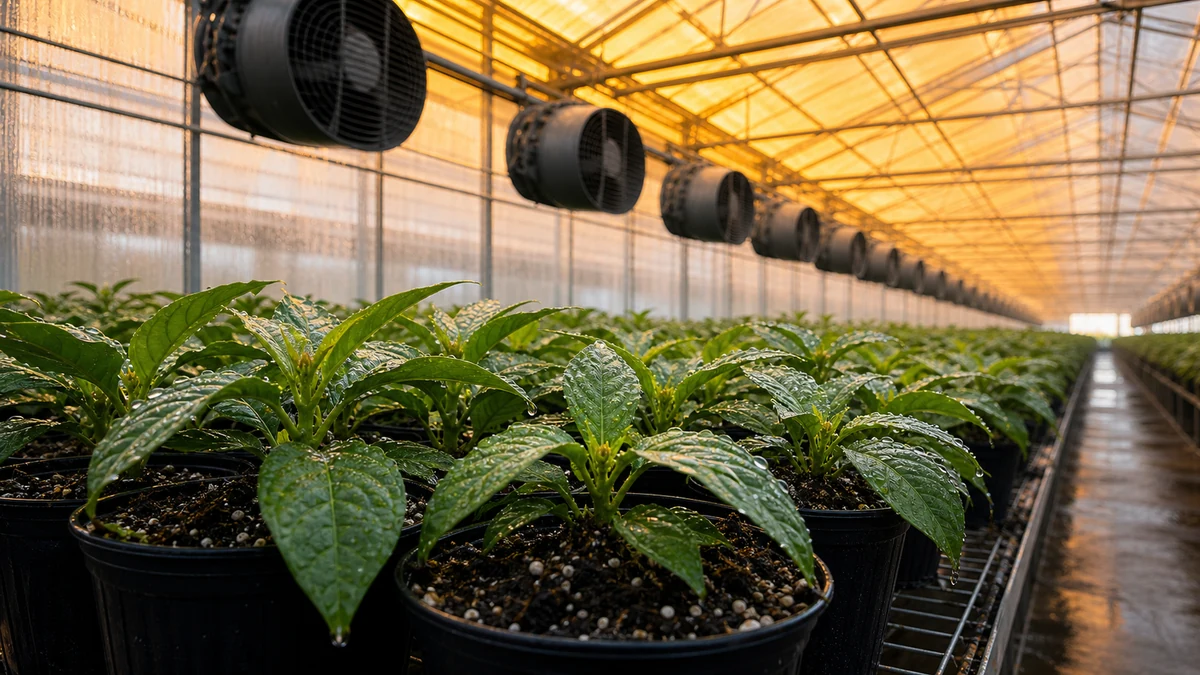

Что реально делает HAF и где его переоценивают
HAF полезен не потому, что “гоняет воздух ради движения”. Его главная зимняя роль — выравнивать по дому температуру, влажность и локальные холодные карманы там, где вентиляция почти не помогает или вовсе выключена. Именно поэтому сильные winter-climate материалы считают зимнюю ночь одним из главных сценариев для HAF.
Но HAF часто переоценивают. Он не создаёт тепло из воздуха, не заменяет сломанную оболочку теплицы и не чинит недостающую мощность отопления. Если дом объективно не дотягивает по BTU или имеет тяжёлую инфильтрацию, одно перемешивание не спасёт. Оно только сделает распределение честнее.
И всё же именно эта “честность” часто окупает систему. Когда воздух выровнен, оператор лучше читает горшок, быстрее сушит поверхность листа после утренних режимов, уменьшает локальные cold spots и легче объясняет, почему одна и та же культура наконец ведёт себя не пятнами, а как партия.
Один из частых просчётов — направить поток вниз в культуру и считать, что так тепло быстрее дойдёт до горшка. На практике это может усилить неравномерность dry-down и дать локальные участки перерассушивания или холодного сквозняка. HAF — это не “вентилятор в лицо растению”, а ровное горизонтальное перемешивание.
Где HAF помогает, а где нужен jet tube, fan-and-tube или просто другой heater layout
Есть три разные задачи, которые часто смешивают в одну.
1. Выровнять воздух внутри уже тёплого дома
Это классическая зона HAF. Здесь дом в целом греется, но распределяет тепло по объёму плохо. HAF помогает убрать вертикальный и продольный разрыв между крышей, культурой и нижним ярусом.
2. Ввести холодный внешний воздух зимой без удара по культуре
Тут одной циркуляции мало. UMass и Cornell отдельно напоминают про fan-and-tube или jet-tube логику: внешний воздух должен смешаться с тёплым до того, как он опустится на plant level. Иначе зимняя вентиляция легко превращается в локальный холодный душ по краю зоны.
3. Снизить общие градиенты из-за heater layout
Если heaters размещены так, что одна часть дома получает горячий старт, а другая — хвост, HAF помогает, но не полностью. Иногда проблема уже в самой схеме раздачи тепла. Cornell поэтому отдельно подчёркивает смысл противоположного размещения unit heaters и систем, которые разносят тёплый воздух дальше по дому, а не оставляют его концентрироваться у источника.
Операторский вывод здесь простой: HAF — сильный слой, но не универсальный ответ на любую зимнюю неравномерность. Иногда он решает именно то, что нужно. Иногда вы смотрите уже не на air-mixing issue, а на distribution design issue.

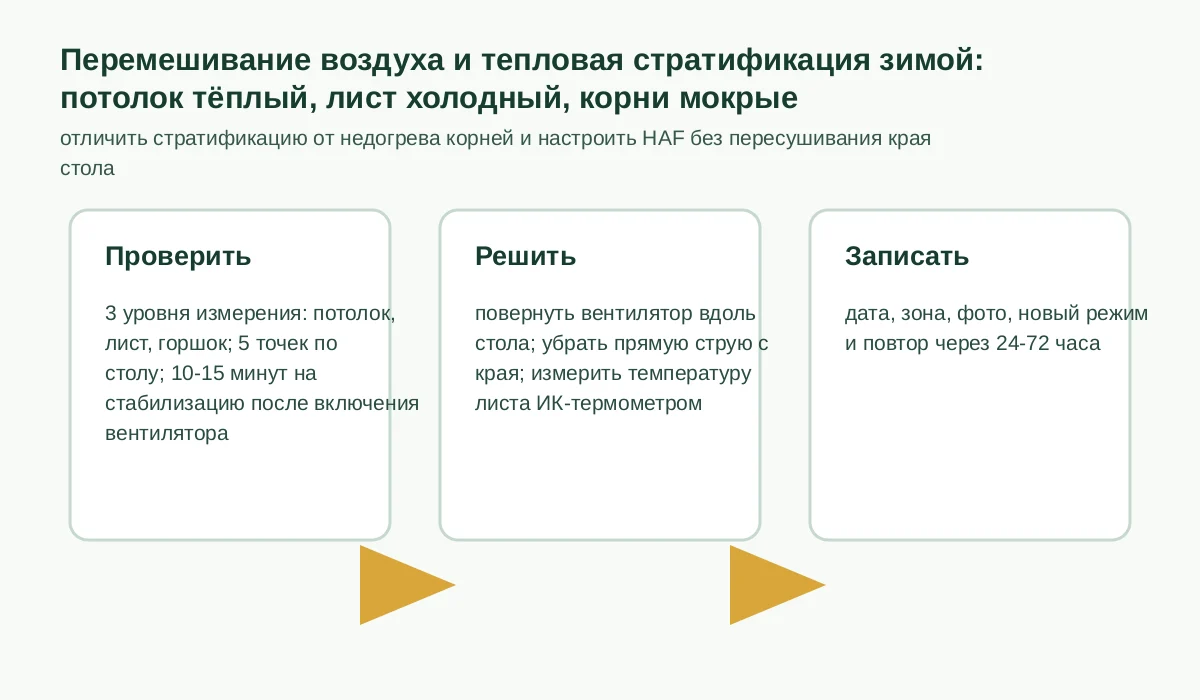

Как проверять стратификацию без дорогой автоматики
Для первой диагностики не нужен идеальный BMS. Нужна дисциплина измерения.
Смотрите минимум в трёх слоях
Один верхний датчик почти бесполезен. Нужны как минимум: уровень листа, уровень нижнего яруса или near-floor zone и верх дома. Особенно полезно сравнивать точки ночью и рано утром, когда стратификация проявляется сильнее.
Сравнивайте воздух и лист
Если есть ИК-термометр или другая доступная оценка поверхности листа, это уже меняет картину. Воздух может быть терпим, а лист — на шаг ближе к конденсату. Именно этот разрыв часто объясняет “неожиданный” Botrytis.
Читайте не только температуру, но и поведение партии
Медленный dry-down, сырой нижний ярус, повторяющиеся мокрые зоны у боковин, локальные холодные карманы, утренний конденсат в одной части дома и его отсутствие в другой — это тоже данные. Они часто честнее одной красивой цифры на контроллере.
| Проверка | Что она говорит |
|---|---|
| Температура у листа, у пола и под крышей ночью | Есть ли вертикальный разрыв, который не видно по одному датчику |
| Сравнение leaf temp и dew point | Насколько близко вы уже к свободной воде на растении |
| Темп dry-down по зонам | Доходит ли тёплый воздух до реальной корневой и листовой зоны |
| Наблюдение за cold spots у торцов, дверей и боковин | Не маскирует ли “средняя температура дома” локальные зимние провалы |

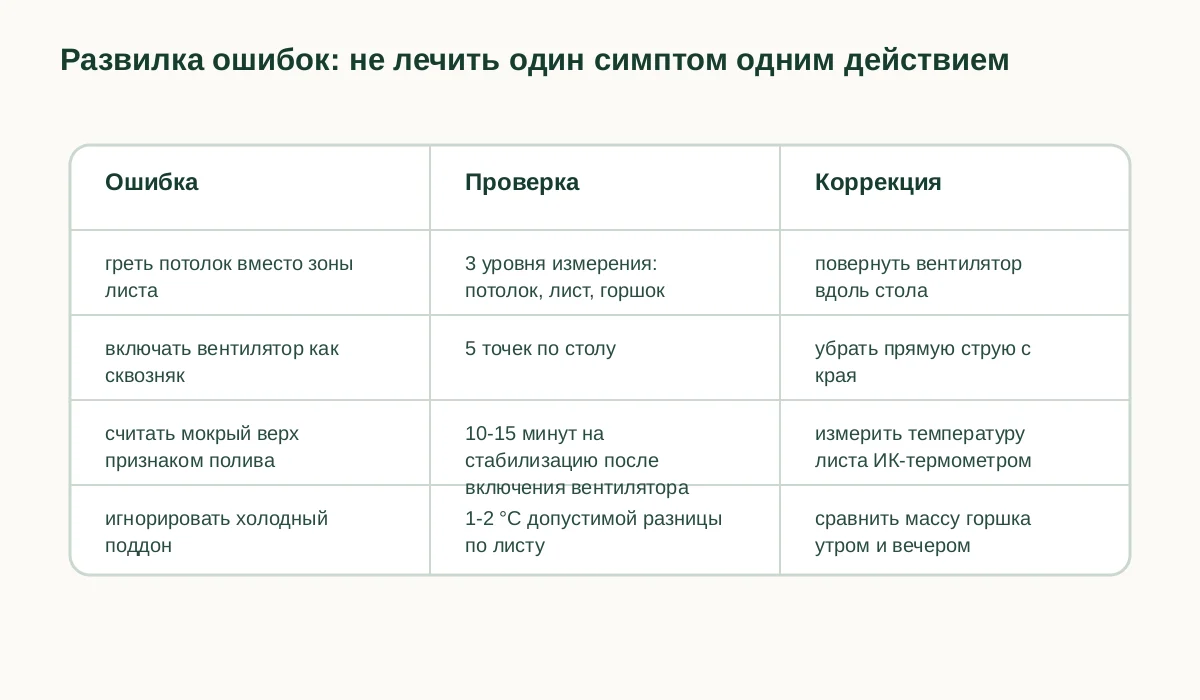

Типовые ошибки: направили вниз, повесили криво, выключают ночью, верят одному датчику
- Считать, что тепло под крышей автоматически означает хороший режим у культуры.
- Направлять вентиляторы вниз в crop zone вместо ровного горизонтального перемешивания.
- Выключать HAF ночью, когда стратификация как раз сильнее всего.
- Читать дом по одному верхнему сенсору и не смотреть на leaf temperature.
- Лечить затяжную сырость только поливом, не проверяя вертикальный температурный разрыв.
- Путать `нужно перемешивание` с `не хватает мощности отопления`.
- Забывать, что зимняя вентиляция без предварительного смешения холодного воздуха может сама создавать холодные карманы.
Куда связать тему дальше
Если вы увидели, что проблема больше в потерях оболочки, идите в материал о ночных теплопотерях и энергоэкранах. Если главный риск сейчас — свободная вода на растении, переходите к статье о конденсате и зимнем Botrytis. Если дом читаетcя “тёплым”, а горшок всё равно живёт медленно и мокро, рядом нужен материал о зимнем поливе маточников. А если вопрос уже в источнике и раздаче тепла, следующий шаг — отопление теплицы зимой.
Словарь терминов
| Термин | Что это значит |
|---|---|
| Тепловая стратификация | Вертикальное расслоение температуры, когда верх дома теплее, а зона растения холоднее. |
| Leaf temperature | Температура поверхности листа, от которой зависит риск конденсата и часть физиологического стресса. |
| Dew point | Точка росы: температура, при которой на поверхности начинает выпадать свободная вода из воздуха. |
| HAF | Horizontal Air Flow, система горизонтального перемешивания воздуха в теплице. |
| Dry-down | Подсушка горшка и поверхности между поливами. |
| Root zone | Рабочий объём субстрата вокруг корней, где решаются вода, воздух и температура. |
| Jet tube / fan-and-tube | Системы распределения и смешения воздуха, которые помогают вводить и разносить воздух без холодного удара по культуре. |
Если вы собираете устойчивый зимний маршрут для маточников и производственных партий, связывайте air mixing с отоплением, точкой росы, режимом полива и логикой зонирования. Для следующего шага можно открыть каталог Завода ФЛОРА и сверить технологические маршруты под культуру и сезон.
