CO2 в малой теплице: когда бессмысленно, когда может окупаться

CO2 в малой теплице окупается не потому, что «углерод полезен растениям», а когда совпали четыре условия: листу хватает света, форточки закрыты, температура не тормозит фотосинтез, а датчик показывает либо реальный провал ниже наружного воздуха, либо стабильное светлое окно, где прибавку можно проверить контрольной зоной. Если хотя бы один узел не закрыт, баллон или генератор превращается в расход, который уходит через вентиляцию быстрее, чем культура успевает его использовать.

Ниже — рабочая схема принятия решения для небольшой теплицы, зимнего укоренения, рассады и плотной зелёной массы. Она не заменяет расчёт промышленной CO2-системы, но помогает понять, когда газ вообще стоит считать, а когда деньги лучше вложить в герметичность, досветку, перемешивание воздуха и датчики.

CO2 не первый рычаг: сначала свет, тепло и закрытая теплица

Углекислый газ — сырьё для фотосинтеза. Но лист не превращает лишний CO2 в прирост автоматически: ему нужен поток фотонов, рабочая температура, открытые устьица и нормальная вода в корне. Поэтому CO2 стоит рассматривать как четвёртый ресурс после света, температуры и полива, а не как замену базового климата.

В малой теплице главный вопрос звучит так: есть ли хотя бы 2-4 светлых часа, когда культура активно фотосинтезирует, а вентиляция ещё не выносит воздух наружу. Если днём постоянно открыта дверь, фрамуга или вытяжка, целевая концентрация держится плохо. Если датчик у листа не падает ниже 400 ppm, это не автоматический запрет, но тогда CO2 считают не как компенсацию дефицита, а только как ограниченный A/B-тест при хорошем DLI, активной культуре и понятной марже. Если света мало, лист не успевает использовать добавленный углерод. Если холодный субстрат держит корень мокрым, прирост ограничивает не CO2, а физиология растения.

Практическое следствие простое: обогащение не начинают с покупки баллона. Сначала ставят датчик у верхнего листа, проверяют дневной профиль CO2, свет, температуру и момент открытия форточек. Только после этого решают, есть ли окно, в котором газ можно удержать и превратить в прибавку.

Перед покупкой газа: 7-14 дней измерений у канопи

Без измерения CO2 легко попасть в ложную экономику. Владелец видит плотную зелёную массу, покупает баллон, ставит таймер и получает красивое число возле двери, но в зоне листа концентрация ведёт себя иначе. Для решения нужен NDIR-датчик, поставленный не у форточки и не на стене, а рядом с верхним листовым ярусом. Все значения в ppm дальше нужно читать именно как показание в зоне листа.

Минимальный тест длится 7-14 дней. Датчик пишет концентрацию каждые 5-10 минут, а рядом в журнале отмечают погоду, включение досветки, открытие форточки, полив, туман, работу HAF-вентилятора и температуру листовой зоны. Нужен не один красивый день, а повторяемая картина: в какие часы концентрация падает ниже наружного фона, сколько длится провал и совпадает ли он со светом.

Сам датчик тоже проверяют. Перед выводами вынесите его на наружный воздух на 10-15 минут после стабилизации и убедитесь, что показания близки к фону, а не к случайной калибровке. В теплице датчик не ставят у шланга подачи, у двери, у вытяжки и в зоне конденсата: в этих местах он показывает событие рядом с прибором, а не воздух, который видит лист.

Для маленькой теплицы особенно важна точка измерения. Над проходом может быть 430 ppm, а внутри плотного листового слоя — заметно ниже. Обратная ошибка тоже бывает: датчик стоит возле подачи CO2 и показывает 900 ppm, хотя на краю стола у растений 450 ppm. Поэтому измерение совмещают с мягким перемешиванием воздуха и проверкой нескольких точек, как в статье про расстановку датчиков температуры и влажности.

Пять ворот перед CO2: где решение обычно ломается

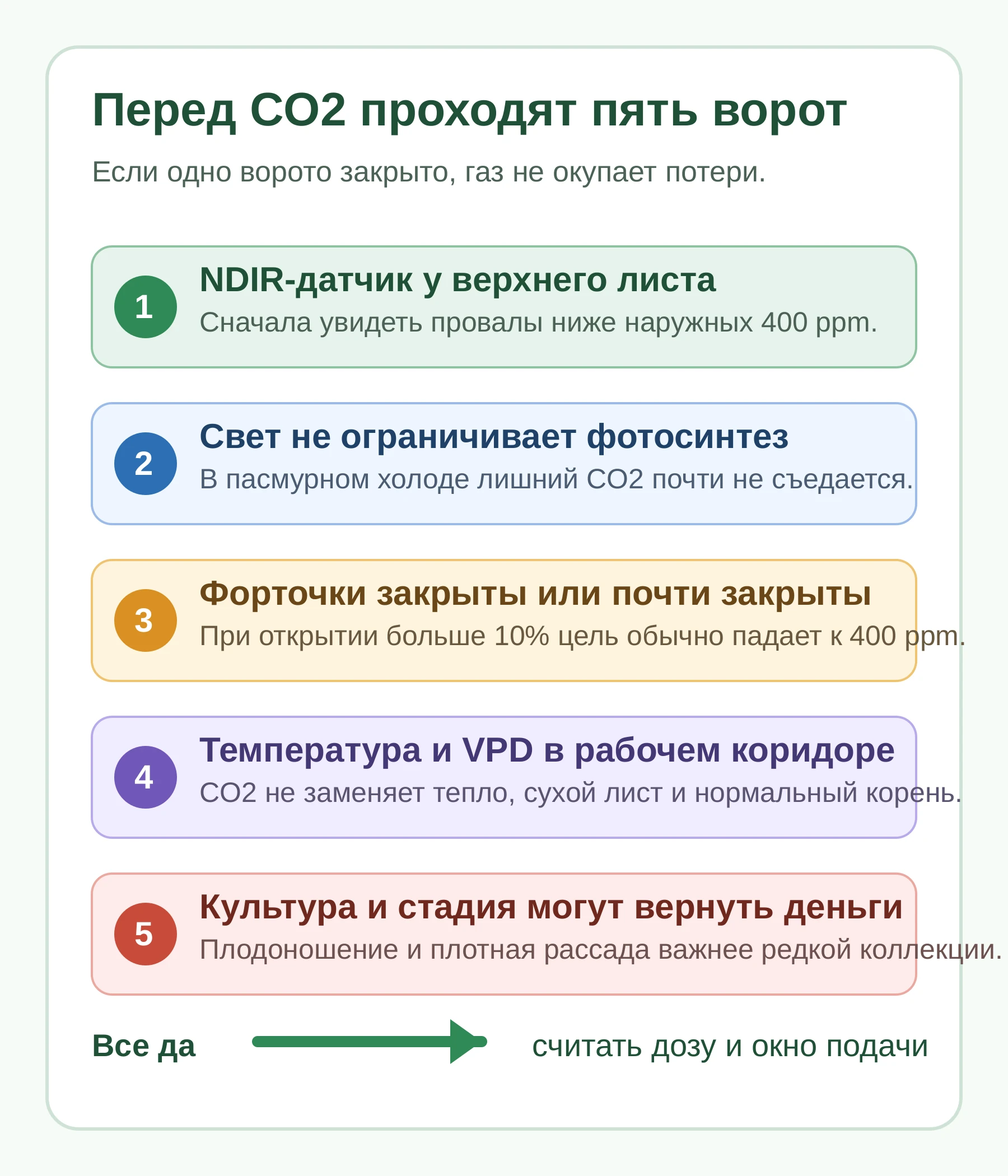

Решение удобно пропускать через 5 ворот. Практический смысл такой: не смешивать две задачи. Провал ниже 400 ppm — сигнал, что надо компенсировать дефицит. Отсутствие провала — не доказательство пользы, а повод разрешать 800-1000 ppm только как ограниченный тест при закрытом 2-4-часовом светлом окне.

Первое ворото — есть ли реальный провал. Если датчик показывает падение ниже наружного воздуха в светлые часы, система решает понятную проблему дефицита. Если провала нет, CO2 не закрывают автоматически, но меняют вопрос: не «чем поднять ppm», а «есть ли высокий DLI, закрытые фрамуги и контрольная зона, чтобы доказать прибавку».

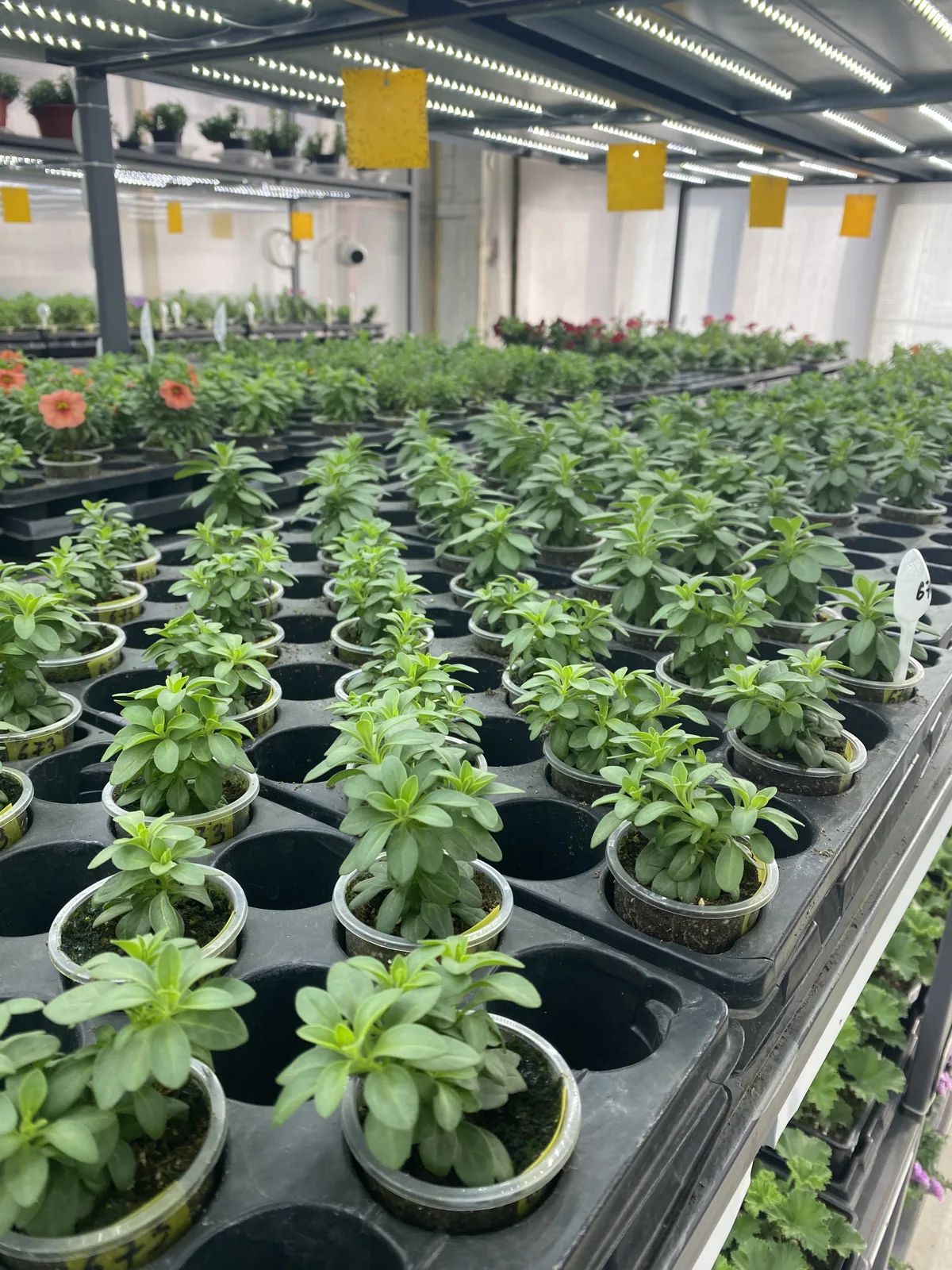

Второе ворото — хватает ли света. При низком DLI лишний CO2 не превращается в биомассу. В зимние пасмурные дни без досветки разумнее улучшать световой режим и чистоту покрытия, чем поднимать концентрацию газа.

Для первого аудита используйте не одну цифру, а корзины. Ниже 8-10 моль/м²/сутки по DLI большинство быстрых культур сначала упирается в свет. Зона 10-15 моль/м²/сутки — пограничная: CO2 проверяют только на плотной зелени или рассаде с контрольной зоной. Для плодовых культур и активного оборота шанс на тест выше, когда дневная сумма стабильно ближе к 15-20 моль/м²/сутки и выше, но итог всё равно сверяют с культурной нормой, а не с этой статьёй как с рецептом.

Третье ворото — закрыта ли вентиляция. Если фрамуга уже открыта, газ уходит наружу. В малой теплице рабочее окно часто находится утром: света уже достаточно, температура ещё не вынудила открыть верх, а влажность можно держать без большого воздухообмена.

Четвёртое ворото — температура и VPD. CO2 не отменяет точку росы, холодный лист и мокрый корень. Если воздух герметично держат ради газа, но лист остаётся мокрым, риск Botrytis и бактериальных пятен растёт быстрее, чем прибыль. Поэтому режим CO2 всегда проверяют вместе с VPD по стадии и точкой росы.

Пятое ворото — культура и стадия. Плотная рассада, плодоносящий томат, огурец, перец и быстро растущая зелень могут вернуть затраты. Редкая коллекция растений в маленьком объёме, где главная ценность — сохранность экземпляров, обычно не окупает CO2 быстрее, чем контроль полива и воздуха.

Рабочие ppm: какие цифры считать, а какие не гнаться

Цифры в CO2-теме опасны тем, что выглядят как универсальная норма. На практике целевая концентрация зависит от света, культуры, температуры, вентиляции и способа подачи. Для малой теплицы полезно держать не один «магический» уровень, а коридоры решения.

Хороший протокол не пытается держать 1000 ppm любой ценой. Он снижает цель, когда свет слабый, и прекращает подачу, когда форточки открылись. Он не подаёт газ ночью: фотосинтез выключен, а CO2 от дыхания растений и субстрата сам накапливается в закрытом объёме.

Отдельная ловушка — неравномерность. Если подача идёт точечно, возле шланга может быть 1200 ppm, а у листа на краю стола — 450 ppm. Поэтому CO2 почти всегда требует мягкого движения воздуха, но без сквозняка, который сушит край и ломает VPD. Эту часть лучше сверить с материалом про воздушные потоки в теплице и с зимней статьёй про тепловую стратификацию.

Окно дня: когда подавать, а когда остановить

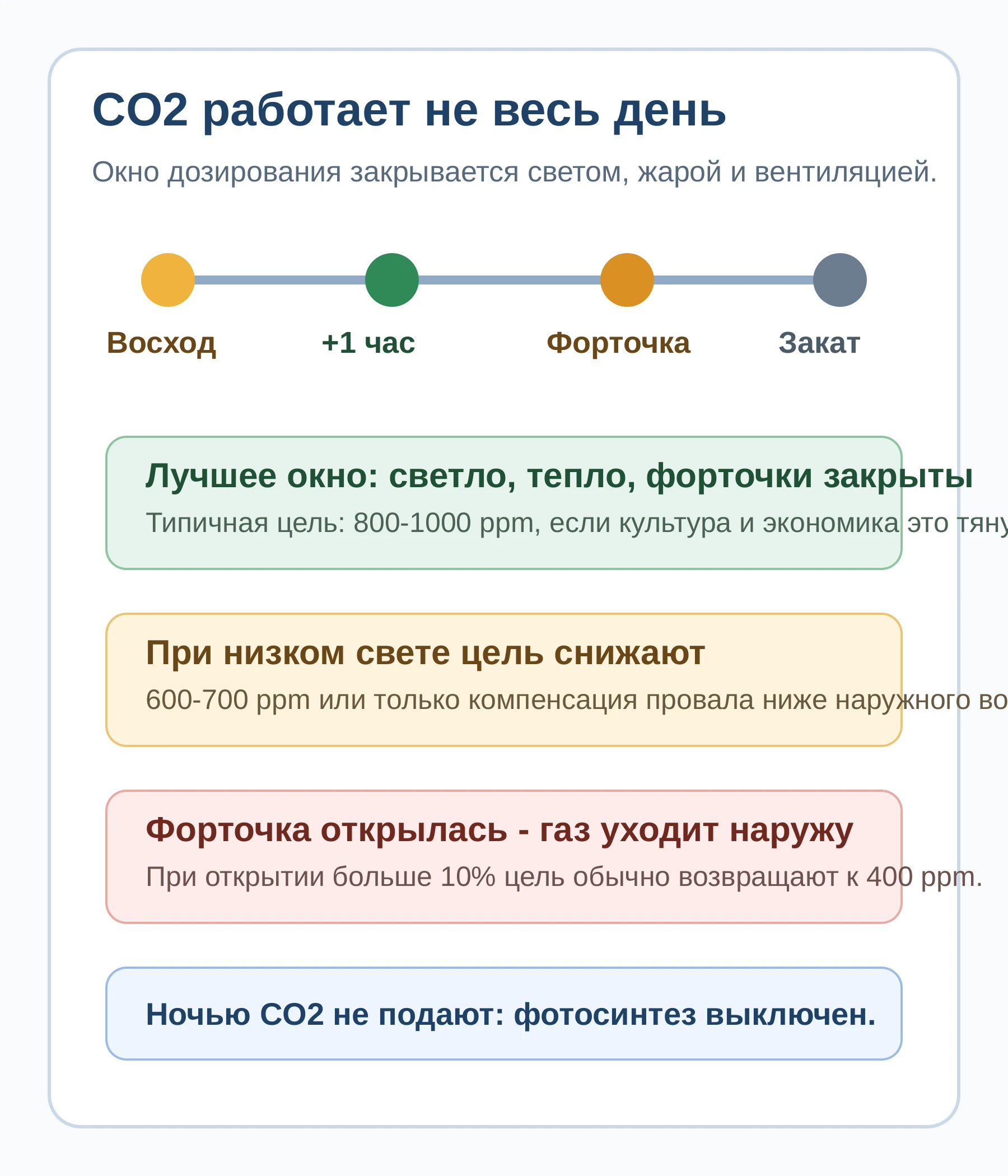

Подачу обычно начинают не в момент восхода, а когда лист уже освещён, температура поднялась к дневной ставке, а конденсат ушёл. Практический ориентир — через 1 час после начала светового периода или после включения досветки, если датчик показывает падение ниже фона.

Остановить подачу нужно раньше, чем кажется. Если форточка открылась больше чем примерно на 10%, концентрацию в малой теплице часто уже не удержать экономически. Если автоматика держит фрамуги закрытыми, но влажность растёт и лист приближается к точке росы, CO2 тоже не должен быть главным приоритетом: сначала выводят влагу и стабилизируют VPD.

Самый рациональный режим для малого объёма — не «газ весь день», а несколько проверенных окон: утро, закрытый светлый период, иногда послеобеденный блок при досветке. В каждом окне фиксируют целевую ppm-ставку, длительность, положение форточек, температуру, влажность и реакцию культуры через 24-72 часа.

Сколько газа надо: нижняя граница по объёму теплицы

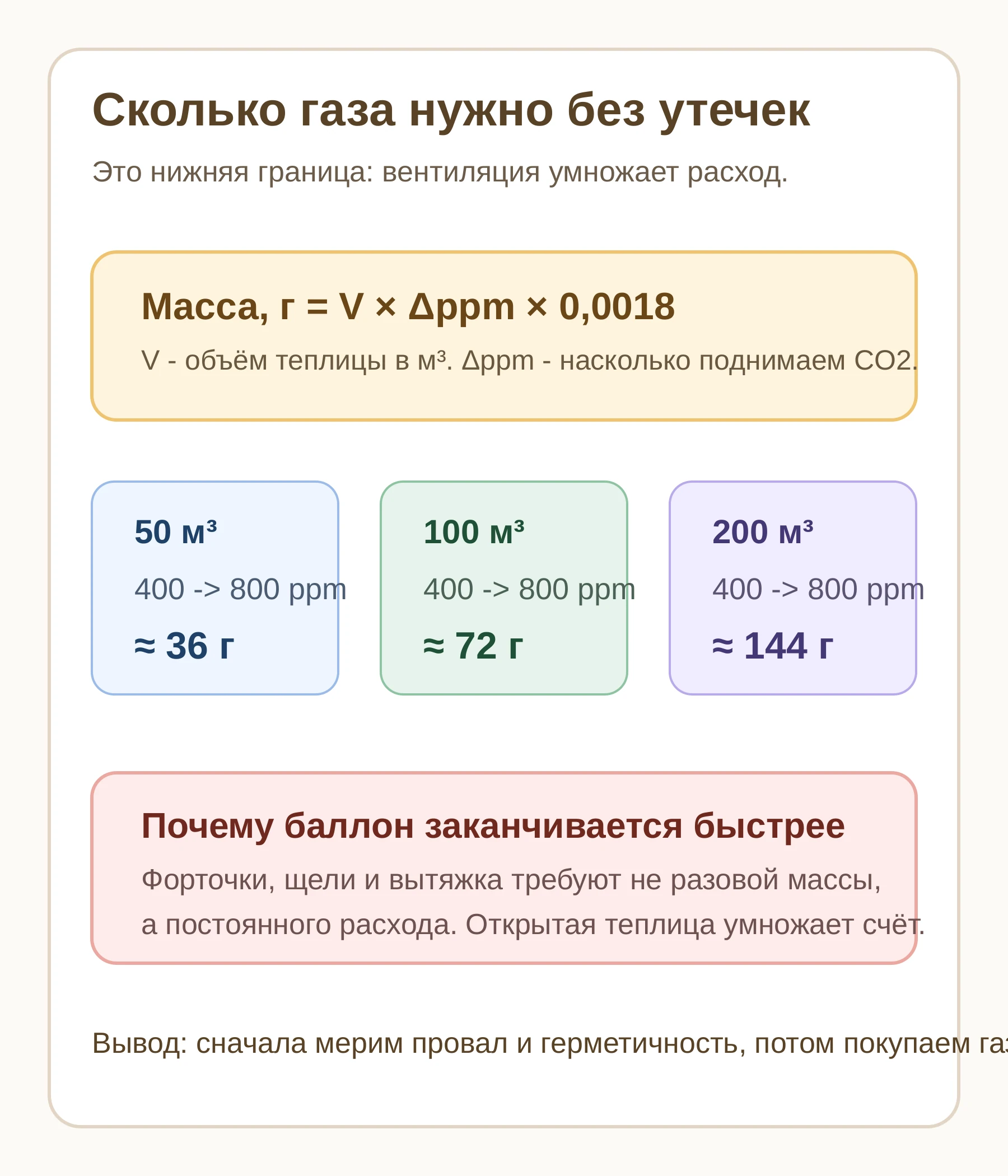

Для грубой оценки полезна инженерная формула: масса CO2 в граммах примерно равна объёму теплицы в кубических метрах, умноженному на прибавку ppm и на 0,0018. То есть поднять 100 м³ с 400 до 800 ppm без утечек — это около 72 г CO2. Для 50 м³ — около 36 г, для 200 м³ — около 144 г.

Эти числа часто удивляют: сама разовая масса кажется небольшой. Но в реальной теплице газ не «заливают один раз». Он уходит через щели, фрамуги, вытяжку, двери, инфильтрацию от ветра и частично потребляется растениями. Поэтому стоимость определяет не стартовая порция, а часовой расход на удержание цели.

Минимальная таблица расчёта выглядит так:

Если фактический расход сильно выше расчётной нижней границы, сначала ищут утечки и вентиляционные причины. Нередко самая выгодная «CO2-инвестиция» — не новый баллон, а плотный притвор фрамуги, экран, корректное HAF-перемешивание и датчик в зоне листа.

Формула окупаемости должна быть в рублях, но без чужих цен: недельная выгода = дополнительная маржа сверх контроля − (кг CO2 за неделю × ваша цена ₽/кг + обслуживание + доля амортизации датчика, клапана и редуктора). Если после подстановки своих чисел выгода не перекрывает газ и обслуживание хотя бы на серии из 2-3 недель, система пока не окупается, даже если растения визуально выглядят бодрее.

Когда CO2 почти бессмыслен

CO2 почти бессмыслен, если теплица днём открыта. Это может быть постоянная щель, вытяжка без рециркуляции, неплотные двери или фрамуга, которая открывается уже утром из-за перегрева. Если открытие фрамуги больше примерно 10%, а закрытого светлого окна меньше 2 часов, газ не удерживается в объёме, а целевая ppm-ставка превращается в расход на улицу.

Второй сценарий — слабый свет. Если зимой нет досветки, покрытие грязное, растения стоят в тени, а день короткий, прибавка от CO2 ограничена фотонами. Для маленького хозяйства часто выгоднее поднять DLI, отмыть покрытие, пересмотреть плотность размещения или убрать затеняющие элементы.

Третий сценарий — холодный и мокрый корень. Когда культура тормозит из-за переувлажнения, низкой температуры субстрата или ночного конденсата, CO2 не решает главный лимит. Более того, попытка держать теплицу закрытой ради газа может ухудшить влажность и болезни листа.

Четвёртый сценарий — нет датчика и контроля. Подача по таймеру без обратной связи не показывает, сколько ppm реально видит лист. Если за 7 дней логирования нет повторяемого провала ниже 400 ppm и нет отдельного A/B-теста при хорошем свете, система уже не управляет фактором, а гадает. В малом объёме один открытый проход или включившийся вентилятор быстро меняет концентрацию, поэтому без измерения невозможно отличить работающую систему от ритуала.

Когда может окупаться

CO2 может окупаться, если теплица достаточно герметична, а культура активно растёт в светлом закрытом окне. Первый рабочий профиль — 2-4 часа закрытого периода, повторяемый провал ниже 400 ppm до подачи и управляемая цель 800-1000 ppm после включения. Второй профиль — провала нет, но есть высокий DLI, досветка или яркое солнце, закрытые фрамуги, активная высокооборотная культура и контрольная зона; тогда CO2 проверяют как технологический тест, а не как обязательную покупку. Хорошие кандидаты — плотная рассада, зелень, маточник в активной вегетации, плодоносящие томат, огурец, перец или другая культура с высоким оборотом биомассы. Но даже здесь окупаемость появляется не от лозунга «CO2 даёт плюс», а от учёта фактического расхода и маржинальной прибавки.

Пример различия по культуре: плотная зелень или рассада в пасмурном зимнем свете может получить только мягкую компенсацию 600-700 ppm или вообще не вернуть газ, пока не поднят DLI. Плодоносящий томат или огурец при досветке, закрытых фрамугах и стабильной температуре чаще имеет смысл тестировать в коридоре 800-1000 ppm, но только с контрольной зоной и учётом расхода.

Рабочий тест лучше ставить как маленький производственный эксперимент. Одну зону ведут с CO2 по датчику, вторую — как контроль без подачи, но с тем же светом, поливом, температурой и посадочным материалом. Сравнивают не только визуальный рост, а срок до целевого размера, качество, процент брака, массу или количество реализуемых единиц и расход газа на неделю.

Если через 2-3 недели зона с CO2 стабильно даёт экономически значимый результат и не ухудшает влажность, систему можно расширять. Если различие видно только «на глаз», а расход газа большой, лучше вернуться к герметичности, свету и микроклимату.

Безопасность: не превращать CO2 в риск для людей и растений

Для малой теплицы самый понятный путь — баллонный или централизованный CO2 с редуктором, электромагнитным клапаном, контроллером и датчиком. Любые горелки, самодельные генераторы и продукты сгорания требуют отдельной инженерной оценки: кроме CO2 они могут дать тепло, влагу, этилен, CO и продукты неполного сгорания. В маленьком объёме ошибка быстрее становится проблемой для людей и культуры.

Рабочие растительные цели 800-1000 ppm не являются пределами безопасности для людей и не заменяют отдельную защиту от утечки. По OSHA/NIOSH ориентир для человека — 5000 ppm как 8-часовой предел, 30000 ppm как кратковременный 15-минутный предел; NIOSH указывает 40000 ppm как IDLH, то есть концентрацию, немедленно опасную для жизни и здоровья. Система с баллоном должна иметь отдельный CO2-детектор/сигнализацию в зоне людей, а не только датчик у канопи.

CO2 тяжелее воздуха и при утечке может скапливаться в приямках, у пола и в плохо проветриваемых низких местах. Баллон фиксируют от падения, редуктор и соединения не собирают из случайных фитингов, после срабатывания сигнализации или ночного простоя сначала проветривают теплицу и только потом входят внутрь. Если в теплице бывают сотрудники или посетители, эти правила важнее любой прибавки роста.

Растения тоже имеют верхние пределы. Длительное удержание слишком высоких концентраций при сильном свете может давать хлороз, утолщение, скручивание листа и нарушения цветения у чувствительных культур. Для практического малого хозяйства это ещё один аргумент держаться рабочих коридоров, а не пытаться «накачать побольше».

Датчик CO2 не должен заменять датчики температуры и влажности. Наоборот, герметичность ради газа увеличивает значение точки росы, движения воздуха и листовой температуры. Если утром лист мокрый, а прибор показывает красивую CO2-цель, система всё равно небезопасна.

Протокол решения на 14 дней

Чтобы не спорить с ощущениями, решение по CO2 лучше оформить как короткий протокол.

1. Дни 1-3: поставить NDIR-датчик у канопи, два раза в день сверять показания с наружным воздухом после 10-15 минут стабилизации, записывать открытие фрамуг.
2. Дни 4-7: найти повторяемые провалы ниже 400 ppm в светлые часы и отделить их от проветривания.
3. Дни 8-10: проверить свет, температуру, VPD, точку росы и перемешивание воздуха; убрать очевидные ограничения без газа.
4. Дни 11-14: посчитать объём, целевой ppm, длительность закрытого окна и нижнюю массу CO2; сравнить с ожидаемой прибавкой культуры.

Если после этого видно 2-4 часа закрытого светлого окна, стабильный провал у листа и культура с высокой отдачей, можно тестировать подачу как компенсацию дефицита. Если провала нет, но есть высокий DLI, закрытое окно, активная культура и контрольная зона, можно тестировать CO2 как ограниченный производственный эксперимент. Если нет света, герметичности, культуры с отдачей или понятной маржи, статья расходов закрывается без покупки газа.

Источники и ограничения

Публичная доказательная опора разделена по типам утверждений, а не дана общей библиографией:

• USDA AMS technical report on carbon dioxide for crops и Ontario.ca по supplemental CO2 in greenhouses держат общий слой по тепличному CO2: наружный фон, обеднение воздуха культурой, диапазоны 600-700 и 800-1000 ppm, а также снижение цели при открытии вентиляции.
• Michigan State University по DLI держит световой слой: DLI зависит от культуры, но 10-12 моль/м²/сутки часто используют как минимальный ориентир для качественных greenhouse crops, а ниже 10 моль/м²/сутки свет для многих культур становится лимитом.
• NIOSH IDLH profile for carbon dioxide держит человеческие пределы 5000 ppm, 30000 ppm и аварийный уровень 40000 ppm.
• Farm Energy Extension по HAF-перемешиванию держит ограничение по распределению воздуха: CO2, температура и влажность не должны зависеть от одной точки подачи.

Операционные числа 7-14 дней логирования, 5-10 минут между записями, 2-4 часа закрытого окна и «примерно 10%» открытия фрамуги — это практические стартовые эвристики для аудита малой теплицы, а не универсальный стандарт. DLI-корзины в статье — адаптация под решение о CO2: их нужно сверять с культурной нормой. Все ppm в статье написаны как рабочие коридоры, а не как обязательная уставка. Реальное решение зависит от культуры, конструкции, света, герметичности, цены газа, стоимости продукции и дисциплины измерений.

Что читать дальше

CO2 нельзя отделять от микроклимата. Если статья показала, что газ пока рано считать, следующий маршрут такой:

• проверить датчики и точки измерения: где измерять, чтобы не жить в красивой лжи;
• стабилизировать влажность по стадии: VPD для укоренения и финиша;
• понять, почему закрытая теплица может дать конденсат: точка росы каждый день;
• выравнять воздух без пересушивания края стола: воздушные потоки в теплице;
• убрать зимнюю стратификацию, из-за которой лист и корень живут в разных режимах: перемешивание воздуха и тепловая стратификация.

Словарь терминов

ppm

частей на миллион; единица концентрации газа в воздухе. Для CO2 наружный фон обычно близок к 400 ppm, но внутри плотной теплицы днём может быть ниже.

NDIR

оптический метод измерения CO2 по инфракрасному поглощению; рабочий стандарт для тепличных датчиков.

Канопи

листовой полог культуры; для CO2 важно измерять именно там, где лист реально забирает газ.

DLI

суточная сумма фотосинтетически активного света, моль/м²/сутки; показывает, хватит ли энергии для использования CO2.

VPD

дефицит давления пара; помогает понять, сушит ли воздух лист и насколько активно идёт транспирация.

Точка росы

температура, при которой начинается конденсация влаги; важна при герметизации теплицы ради CO2.

Фитотоксичность CO2

повреждение растения при избыточной концентрации или длительной экспозиции CO2, особенно при сильном свете и плохом контроле климата.

HAF

горизонтальное перемешивание воздуха; нужно, чтобы CO2, температура и влажность не зависели от одной точки подачи.
