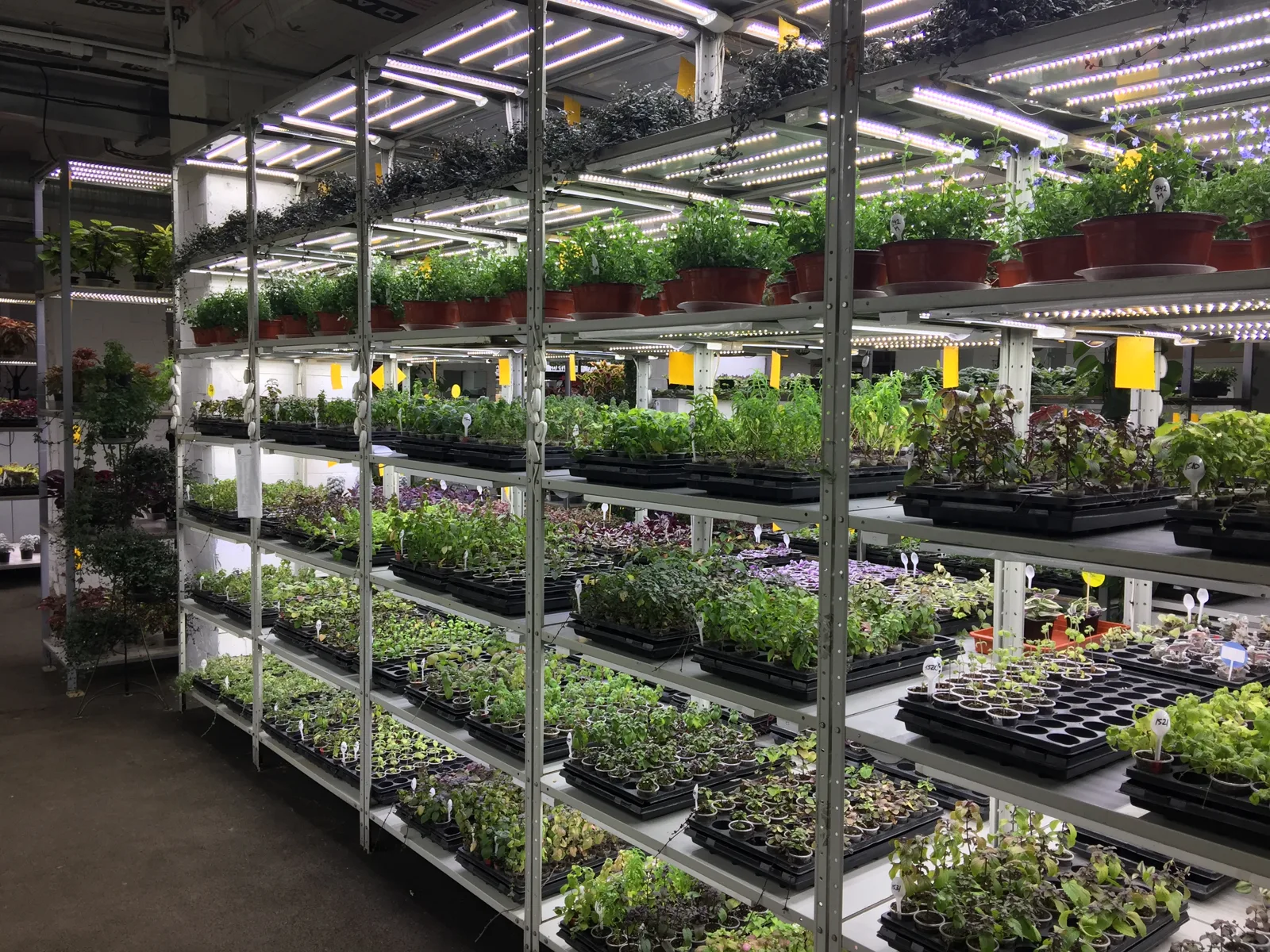

Вертикальные стеллажи: почему равномерность света важнее заявленных ватт

Если вы ставите вертикальный стеллаж под лампами — дома на подоконнике, в комнате дорастания черенков или в небольшой камере под рассаду — главный вопрос звучит не «сколько ватт взять», а «получит ли каждый горшок на полке одинаковый свет». Каталожные ватты и даже усреднённый PPFD в центре полки описывают только идеальную точку под светильником. Растения же стоят там, где свет реально падает на лист: у задней стенки, на крайних горшках, между двумя линейками. Эта статья — про то, как превратить «световой бюджет полки» в равномерное поле и как проверить его измерением сетки, а не верой в спецификацию. Любителю она даёт развилку «как обойтись без дорогого прибора», тому, кто растит ровные посадки на продажу, — протокол приёмки полки с числовыми порогами.

Почему ватты и средний PPFD вводят в заблуждение

Ватты на драйвере — это электрическая мощность, а не поток фотонов в зоне листа. Между ними стоит цепочка: эффективность светильника (сколько электронов превратилось в фотоны), оптика (куда фотоны направлены), монтажная высота и геометрия полки. На стеллаже с короткой дистанцией свет–лист именно геометрия определяет, где образуется «горячее пятно», а где провал на краю. Поэтому два светильника с одинаковыми ваттами дают на полке разное поле, и сравнивать их по мощности бессмысленно. Даже у эффективной лампы доля потока, ушедшая мимо листа за пределы лотка, легко достигает 15–30% — и эти проценты ватты на драйвере никак не показывают.

Производитель честно публикует PPF — суммарный поток фотонов из светильника. Но сколько из этого потока дошло до листа — отдельный вопрос: часть фотонов уходит за рабочую зону естественным расхождением луча, особенно если светильник смонтирован над краем стеллажа или за его пределами. На дешёвой оптике эта утечка достигает заметной доли потока. Поэтому при сравнении двух ламп смотреть нужно не на ватты, а на то, способны ли они дать заявленный PPFD равномерно по всей площади полки, а не одной точкой по центру.

Геометрия полки решает раньше, чем спектр

Распределение света на полке задают три фактора: горизонтальное расположение линеек над рабочей плоскостью, оптика светильника и монтажная высота над растением. Поднимете линейку — поле станет ровнее, но средний PPFD упадёт; опустите — интенсивность вырастет, но усилится «полосатость» под отдельными светодиодами и провалы между линейками. Это и есть базовый компромисс: чем ближе свет к листу, тем больше фотонов на лист, но тем сильнее видна индивидуальная диаграмма каждого диода.

Конкретный пример из IES-файла одной фабричной конфигурации: при подвесе на высоте 1612 мм над полкой центр диаграммы получался плоским, а при высоте 200 мм над краями полки PPFD заметно падал. Эти миллиметры — пример конкретной геометрии, а не универсальная норма: на вашей полке другой длины и оптики переломные высоты будут свои, и снимать их нужно измерением. Важно одно правило: высоту подвеса нельзя выбирать «на глаз» — её подбирают под размер полки и проверяют картой поля.

Чем ниже подвешен светильник к полке, тем меньше фотонов теряется за пределами лотка, но тем острее проявляются провалы между диодами. Это компромисс близкого подвеса: сократить дистанцию свет–лист, чтобы поднять долю излучённых фотонов, реально попавших на растения (этот показатель обозначают как CCPCE), но одновременно следить за теплоотводом, движением воздуха и вторичной оптикой.

Что разумно проверить до закупки светильника

• Запросить файл распределения интенсивности (IES или эквивалент) и план расстановки на ваш конкретный размер полки, а не «среднее по каталогу».
• Уточнить, на какой высоте подвеса заявлены характеристики PPFD и равномерности — без высоты число бессмысленно.
• Проверить, как меняется поле, если светильник окажется на 5–10 см выше из-за конструкции стеллажа.
• Учесть деградацию: со временем светоотдача падает за счёт старения светодиодов и загрязнения оптики — насколько и когда чистка окупается, разобрано в материале про старение LED и грязные светильники.

Как измерять равномерность: сетка, а не одна точка

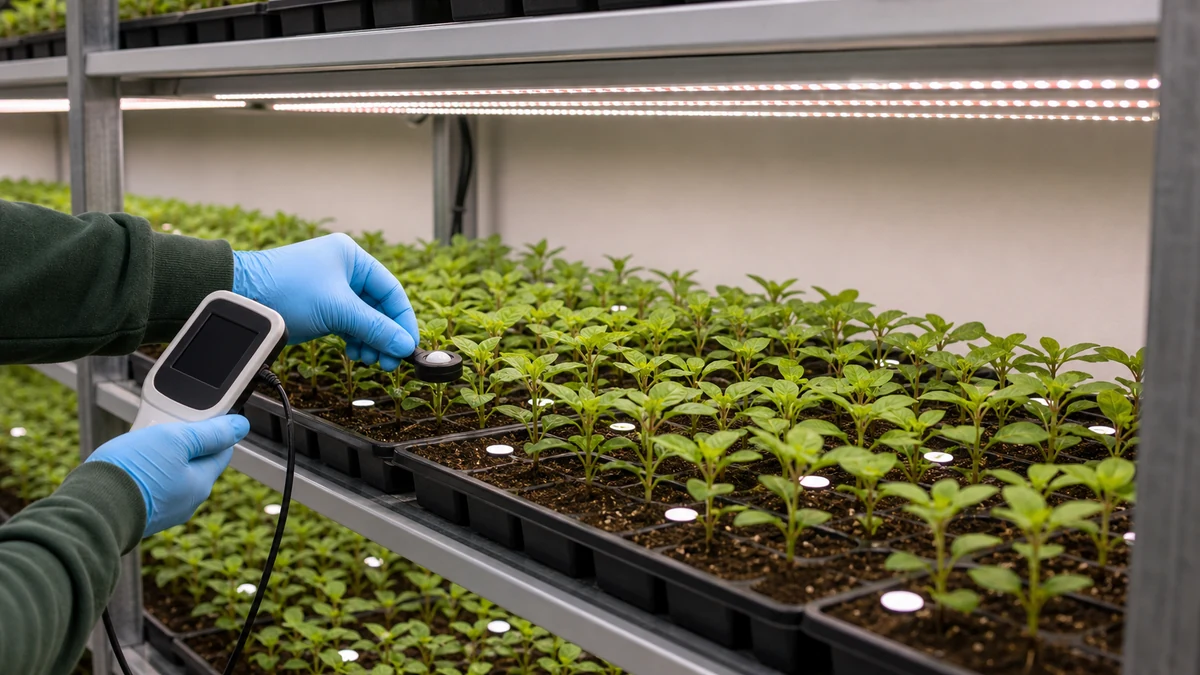

Корректная оценка делается квантовым датчиком (не люксметром) по сетке точек на уровне канопии. Минимум для грубой оценки — 5 точек под каждым светильником: центр, две вдоль длинной оси, две у коротких краёв. Но для приёмки полки этого мало: нужна сетка не менее 9 точек с шагом 10–15 см, кратным расстоянию между линейками, и обязательно точки в углах и на торцах — именно там прячутся провалы. Каждое измерение фиксируется с координатой, чтобы построить карту и считать показатели, а не запоминать «вроде ровно».

Главное правило, которого нет у большинства новичков: карту переснимают после любой переустановки светильников. Перевесили линейку на 3 см, добавили отражатель, сдвинули полку — старая карта недействительна. Свет не «настроен раз и навсегда»; он действителен ровно для той геометрии, в которой снят.

Полевой критерий для тех, у кого нет PAR-метра: снимите относительную карту люксметром или смартфоном и сравните точки между собой. Если при перемещении датчика по зоне значения расходятся больше чем примерно на 25% или вы видите выраженные тени — поле уже недостаточно равномерно. Это особенно важно при укоренении, где небольшое горячее пятно легко превращает часть лотка в стрессовую зону. Границы доверия такого подхода и точные коэффициенты пересчёта разобраны в материале про измерение света без дорогого PAR-метра, а если вы выбираете сам прибор — в обзоре чем измерять свет для растений дома.

Равномерность выражают через коэффициент вариации CV или через отношение Uo = Emin/Eavg. В исследовании по микрозелени Uo = 0,94 считали высокой однородностью, а Uo = 0,42 — выраженной неоднородностью; при этом средний урожай по подносам совпал, но индивидуальная изменчивость растений на неоднородной полке оказалась выше. Вывод механизма: неравномерность бьёт прежде всего по выровненности посадок, а не по среднему весу — а ровность как раз и есть то, ради чего ставят стеллаж.

Замеры делают ночью или при выключенном внешнем свете, при стабилизированных лампах (не сразу после включения — светодиоду нужно несколько минут на выход на режим). Любая цифра PPFD от поставщика без указания сетки и высоты замера — маркетинговая. Для собственной приёмки разумнее покупать «заявленную интенсивность с заявленной равномерностью», а не количество ламп.

DLI на полке: пересчитываем равномерность в урожай

DLI = PPFD × длительность фотопериода. Именно DLI, а не мгновенный PPFD, определяет рост: важна суммарная доза света за сутки. Для салата и листовых в камере досветки рабочий коридор обычно держат в пределах 10–17 моль/м²·сут, оптимум по урожаю — около 17. Это ориентир для салатной зелени; декоративным черенкам и цветочной рассаде DLI задают по своей культуре, и здесь полезен разбор сколько DLI нужно петунии, пеларгонии и фуксии, а сезонные сдвиги — в материале сколько света нужно растениям зимой.

Важная оговорка против гонки за числом: задача — попасть каждым горшком в коридор DLI, а не выжать максимум фотонов. В части исследований при сверхдлинном дне и низком PPFD энергетический оптимум для салата лежал ниже оптимума по урожаю — около 11–12 моль/м²·сут, и дальнейший рост дозы прибавки массы уже не давал. А у чувствительных сортов салата выше примерно 20 моль/м²·сут растёт краевой ожог. То есть и недосвет, и пересвет одинаково вредны — нужен именно коридор.

Теперь главное про равномерность: если край полки получает 70% от центра, его DLI пропорционально ниже. А при равномерности около 60% краевые растения недобирают до 40% суточной дозы и готовы к срезке на 2–4 дня позже центральных — при том же спектре и той же длине дня. Внешне это выглядит лотереей: посадки одинаковые, а биомасса и плотность листа разные. Лечение здесь не «накрутить ватт», а выровнять поле: добавить линейку, изменить шаг подвеса, поставить отражающие борта.

Отражатели и стенки: как закрыть края без новых ламп

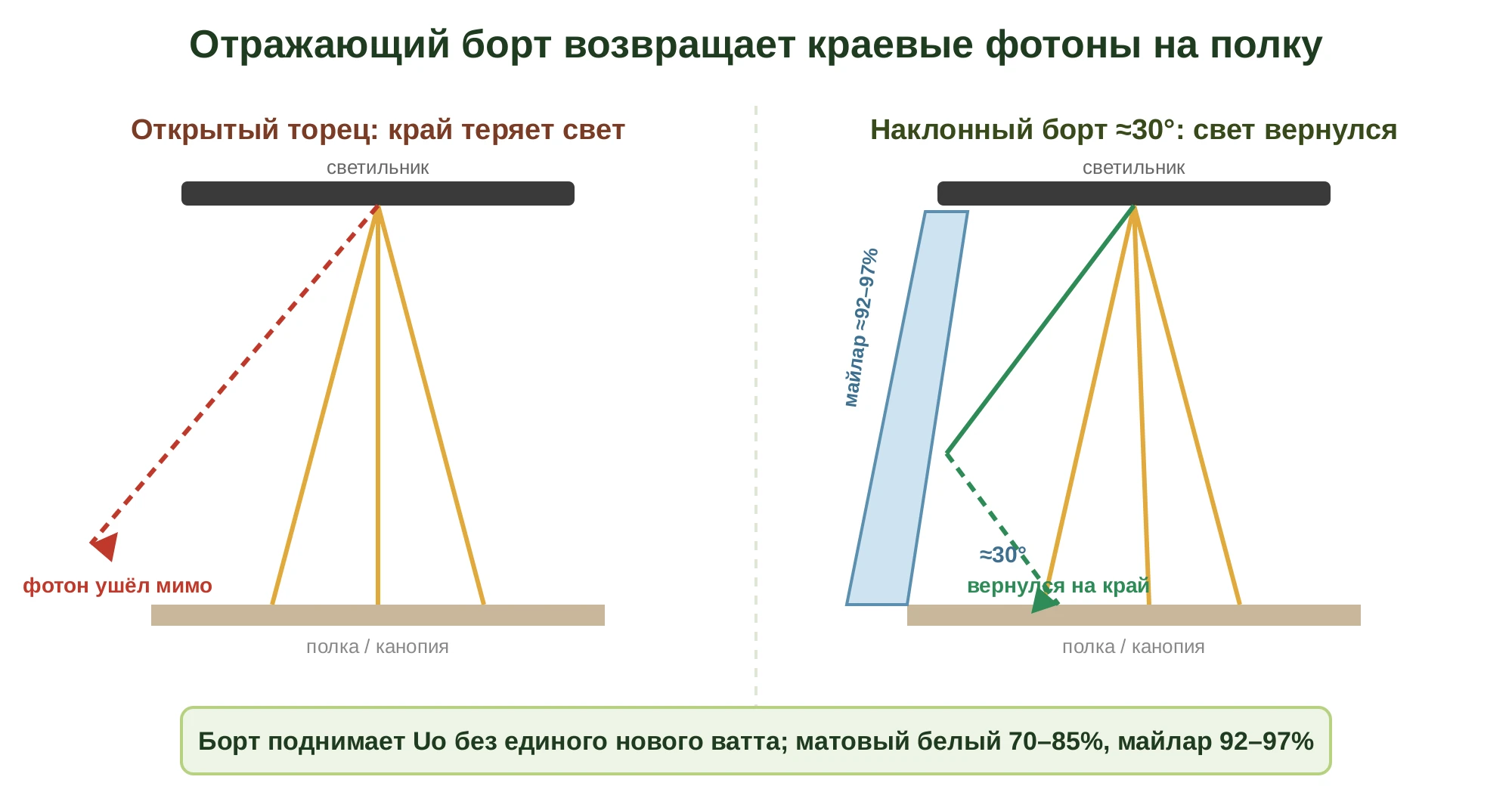

Часть «уходящих» фотонов можно вернуть на полку отражающими бортами — это самый дешёвый способ поднять Uo, не покупая ещё одну лампу. В экспериментальных вертикальных установках стенки отсеков обкладывают белой светоотражающей плёнкой именно ради равномерности. На реальном стеллаже работают те же материалы: белая ПВХ-плёнка, светоотражающее полотно или майлар по торцам и иногда по задней стенке.

Но «обложить белым» — это какой именно белый? Числа дают критерий выбора: матовые белые поверхности отражают примерно 70–85% PAR, а диффузная майларовая плёнка — около 92–97%. Разница в 10–20 процентных пунктов отражения прямо превращается в добор PPFD на краю, поэтому для торцов имеет смысл брать именно специализированное полотно, а не просто белую краску. Конкретный рулон проверяйте по спецификации: бытовая «белая плёнка» может оказаться полупрозрачной и почти не отражать.

Геометрия отражателя тоже важна: наклонные борта с углом порядка 30° дают большую полезную область равномерного света, чем строго вертикальные стенки той же ширины — они «подворачивают» уходящие фотоны обратно на полку. Это объясняет, почему голый стеллаж с открытыми торцами почти всегда теряет край: фотоны, ушедшие в стороны, уже не возвращаются.

Чек-лист по отражателям на стеллаже

• Закрыть торцы лотков светоотражающим материалом — самая дешёвая прибавка к Uo на полке.
• Брать материал с отражением ближе к 92–97% (майлар/диффузное полотно), а не «любой белый» с его 70–85%.
• Не делать стенки строго вертикальными, если позволяет конструкция: наклон внутрь порядка 30° работает лучше.
• Поддерживать чистоту отражающих поверхностей: по мере загрязнения теряется и средний PPFD, и однородность.
• Учесть, что отражатели и борта меняют движение воздуха внутри полки — это критично для верхнего листа (см. микроклимат ниже).

Расстановка светильников: шаг, высота, перекрытие

Однородность поля растёт, когда диаграммы соседних линеек перекрываются краями: провал под одной линейкой подсвечивается соседней. Отсюда практическое правило с механизмом: чем меньше монтажная высота, тем меньше должен быть шаг между линейками — низкий подвес сужает световое пятно каждой линейки, и без уменьшения шага между ними появляются тёмные полосы.

Пример конкретной конфигурации: на линейках длиной 1,2 м с оптикой 80° над полкой около 3,6 м перекрытие пар линеек по длине шкафа давало контролируемую однородность; при сокращении дистанции с 45 см до 21 см средний PPFD рос, но одновременно усиливалась «рябь» под отдельными диодами. Это снова пример геометрии, а не рецепт: на вашей оптике переломные расстояния другие — но направление зависимости (ближе → ярче, но полосатее) сохраняется всегда.

Для светильников с широким «ламбертовским» распределением без вторичной оптики однородность достигается большим числом источников или большей высотой подвеса. Вторичная оптика выравнивает поле и срезает потери за края, но добавляет потери на отражение в линзах — поэтому простое «навешивание оптики» не всегда выгодно по фотону на ватт. Смежный технологический этап — как горшки расставлять под полученную карту — разобран в материале про расстановку растений и расстояние между горшками.

Микроклимат на полке: тепло и воздух идут вместе со светом

Светодиоды называют холодным источником, но это миф. У современных садовых светильников в полезные фотоны уходит лишь около 40–55% подведённой мощности, а остальные ~45–60% превращаются в тепло вокруг светильника; у дешёвых и устаревших модулей доля тепла выше. Старый тезис «более 80% энергии LED уходит в тепло» верен только для слабых ламп — для качественного садового светильника он завышен и сбивает расчёт теплоотвода полки. На близком подвесе это тепло меняет температуру и влажность у листа, а воздух между полками часто застаивается.

Локальный перегрев плюс застой воздуха над ростовой точкой — типичный спусковой крючок краевого ожога у салата: дефицит кальция в быстро растущих тканях обостряется, когда меристему не «продувают». Поэтому равномерность света нельзя проектировать в отрыве от вентиляции. Целевой ориентир — вертикальный обдув канопии в коридоре скорости 0,3–1,0 м/с: в исследованиях он снижал краевой ожог эффективнее горизонтального. Каждый раз, опуская светильник ближе к листу или закрывая торцы отражателями, проверяйте, дует ли воздух над меристемой и нет ли застойных углов — иначе ровный PPFD даст вам ровные посадки с одинаковой проблемой по краю листа.

Приёмка одной полки: сквозной кейс с порогами

Соберём всё в один рабочий сценарий. Полка 0,6 × 1,2 м, две линейки, целевая культура — листовая зелень с целевым DLI около 14 моль/м²·сут, фотопериод 16 часов. Нужный средний PPFD под такой DLI: 14 000 000 ÷ (16 × 3600) ≈ 243 мкмоль/м²·с.

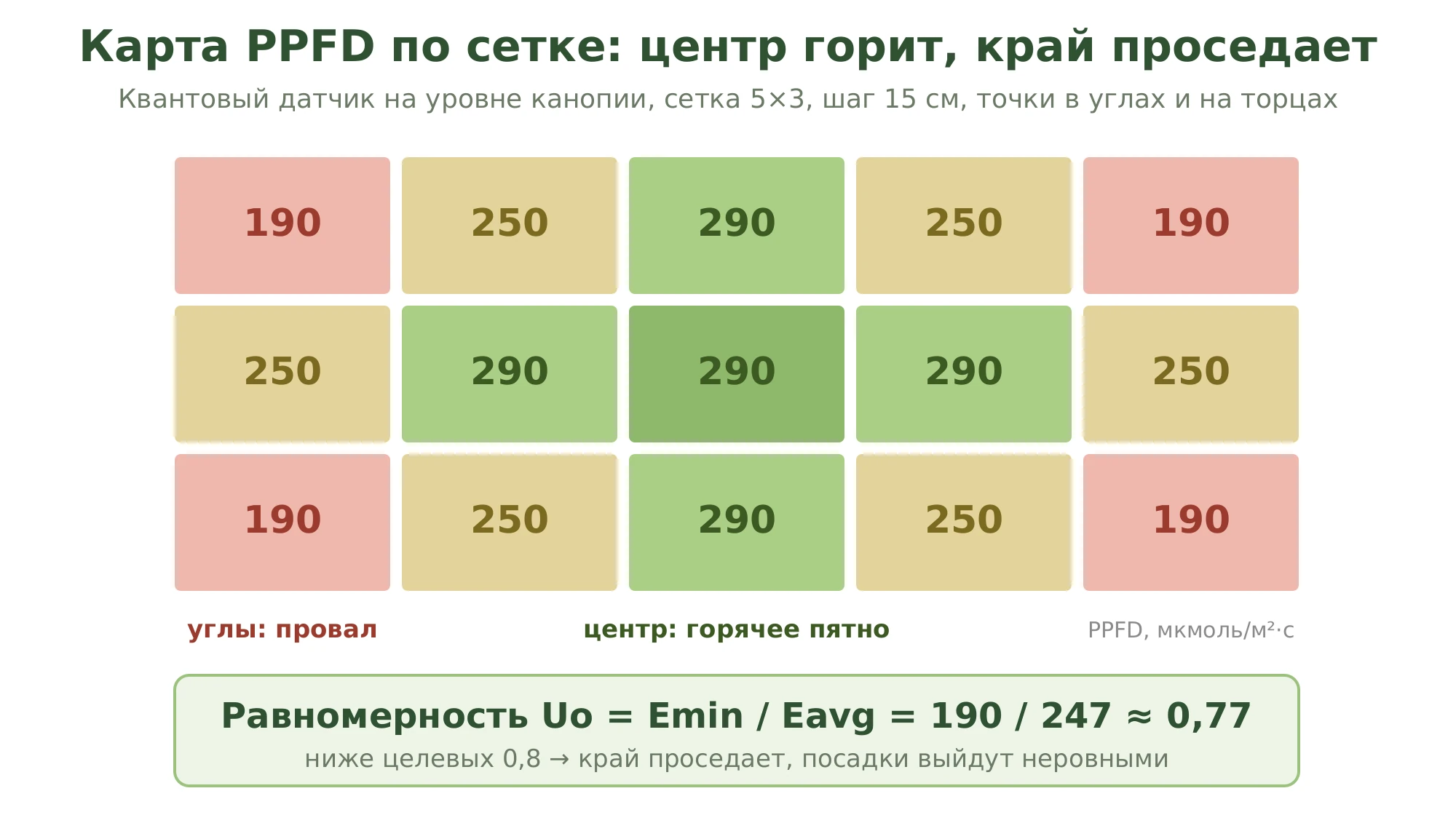

1. Снять сетку. Квантовым датчиком на уровне канопии, шаг 15 см → сетка 5 × 3 = 15 точек, обязательно с углами и торцами. Допустим, получили: центр ~290, средние зоны ~250, углы ~190 мкмоль/м²·с.
2. Посчитать показатели. Средний PPFD ≈ 247 (в коридор по DLI попали), минимум 190, максимум 290. Uo = 190 ÷ 247 ≈ 0,77; это ниже целевых 0,8 — край проседает.
3. Сравнить край с центром. Угол 190 = 77% от среднего, то есть ниже порога 80%. Сигнал: искать причину (открытые торцы, край за пределами оптики, высота подвеса).
4. Перевести в DLI. Центр: 290 × 16 × 3600 ÷ 10⁶ ≈ 16,7 моль/м²·сут. Угол: 190 × 16 × 3600 ÷ 10⁶ ≈ 10,9 моль/м²·сут. Разница дозы — около 35%, краевые растения отстанут по срезке на 2–3 дня.
5. Скорректировать и перемерить. Закрываем торцы майларом (отражение ~94%) и приподнимаем линейки на 3 см. Повторная сетка: углы поднялись до ~225, средний подрос до ~257, Uo ≈ 0,88. Край теперь 88% от среднего — посадки выровнялись.
6. Перемер через 6–12 месяцев — учесть деградацию диодов и загрязнение оптики/отражателей, иначе карта незаметно «протухнет».

Что выписать из кейса: ровный средний PPFD не гарантирует ровного результата — решает худшая точка (Uo) и край относительно среднего (порог 80%). Дешёвый ход «отражатель + чуть выше подвес» поднял Uo с 0,77 до 0,88 без единого нового ватта и убрал отставание края на 2–3 дня. Если же средний PPFD изначально не дотягивает до целевого DLI — тогда и только тогда добавляют мощность или линейку.

Если стеллаж проектируется с нуля, выбор светильника и шаг линеек логично делать сразу с расчётом DLI и сценария теплоотвода. Под этот сценарий мы держим линейки и драйверы в каталоге светильников: задача каталога — собрать комплект под целевой PPFD на конкретной геометрии полки, а не просто закрыть «ватты на квадрат». Если вы только собираете стеллаж, готовый расчёт и комплектацию недорогой сборки удобно взять из материала про стеллаж с подсветкой своими руками от 5000 рублей.

Связанные вопросы и куда читать дальше

Равномерность на стеллаже — узел в теме освещения, и из него ведут несколько маршрутов. Базу — фитолампы, расстояние, продолжительность дня — даёт общий гид по освещению растений. Если у вас комбинированная схема (теплица плюс камера дорастания), методику поиска тёмной зоны полезно сопоставить со сценариями полностью искусственного освещения, где геометрия полки и DLI становятся главным экономическим рычагом, и с разбором движущейся тени в теплице — там та же логика «провал, который не видно глазом», только для дневного света.

Словарь терминов

PPF

Суммарный поток фотонов PAR, излучаемый светильником целиком, мкмоль/с. Характеристика лампы, а не поля на полке.

PPFD

Плотность потока фотонов PAR на поверхности, мкмоль/м²·с. Измеряется квантовым датчиком на уровне канопии.

DLI

Суточный интеграл света, моль/м²·сут. Произведение среднего PPFD на длительность фотопериода в секундах, делённое на 10⁶.

Uo

Отношение минимального PPFD к среднему по сетке точек (Emin/Eavg). Высокая Uo — край полки не проседает.

CV

Коэффициент вариации PPFD по сетке, %. Чем ниже, тем ровнее поле и тем ровнее посадки.

Близкий подвес

Стратегия размещения светильника ближе к верхушкам растений ради роста доли фотонов на листе при сниженном токе светодиодов.

CCPCE

Доля излучённых светильником фотонов, реально попавших на канопию. Растёт при близком подвесе и отражающих бортах.

ΦPSII

Квантовый выход фотосистемы II. Падает с ростом PPFD, поэтому длинный фотопериод при том же DLI часто эффективнее короткого яркого.

Краевой ожог (tipburn)

Отмирание краёв молодых листьев салата и схожих культур из-за локального дефицита кальция и плохой циркуляции воздуха в розетке.

IES

Файл фотометрического распределения светильника: как лампа раздаёт свет в пространстве. Нужен для расчёта поля на конкретной геометрии полки.

Майлар (Mylar)

Металлизированная полимерная плёнка с высоким зеркальным отражением (около 92–97% PAR), используется как отражатель в камерах досветки.
