🧭 Щели и подсос воздуха в теплице: как найти холодные зоны без тепловизора

Микроклимат / инфильтрация / диагностика без тепловизора

Подсос воздуха в теплице редко выглядит как красивый сквозняк, который видно сразу от двери до дальнего стола. Чаще оператор видит последствия: крайний ряд сохнет быстрее соседнего, утром на поликарбонате идет мокрая линия, одна полка долго не прогревается после ночи, на листьях у торца появляется влажная холодная полоса, а основной датчик в центре показывает норму.

Эта статья не про расчёт теплопотерь и не про выбор покрытия. Задача проще и практичнее: понять, где щели в теплице зимой превращаются в постоянный поток холодного воздуха, как отделить его от плохой циркуляции, ошибки датчика или разового открытия двери, и как собрать доказательства до того, как холодная полоса станет потерянной партией.

Рабочая рамка такая: подозрение на инфильтрацию нужно переводить не в спор “дует или не дует”, а в карту пути воздуха. В карте есть место входа, условие, при котором поток появляется, направление движения, след на поверхности или растениях, подтверждение измерением и повторная проверка после устранения.

吝 Инфильтрация: почему проблема не только в холоде

В тепличном обходе слово подсос воздуха удобно, потому что оно сразу говорит о причине: воздух не приходит туда по команде вентиляции, его затягивает через слабое место. Такое слабое место может быть маленьким, но работать много часов подряд, особенно ночью, при ветре или при включенной вытяжке.

Наружный холодный воздух обычно не перемешивается мгновенно со всей теплицей. Он входит струёй, скользит вдоль стены, проходит под столом, спускается к зоне корней или коротко уходит к вытяжке. Поэтому холодная зона в теплице часто выглядит как полоса, язык или повторяющийся участок, а не как равномерное падение температуры во всем объеме.

У инфильтрации есть четыре практических последствия.

• Климат становится полосатым. Главный датчик может стоять в благополучной точке, пока крайний стол живет в другом режиме.
• Отопление тратит ресурс на уличный воздух. Это не всегда видно в моменте, но проявляется длинной работой отопления и трудным возвратом к режиму.
• Влажность становится неровной. В одной зоне лист или покрытие переохлаждается до конденсации, в другой край стола подсушивается потоком.
• Растение получает смешанный стресс. Корень может оставаться холодным, верх листа мокрым, а оператор ошибочно ищет проблему в поливе или питании.

Отдельно важно не путать постоянный подсос с кратким холодным рывком после прохода людей. Если проблема привязана к открыванию двери, лучше сначала читать соседнюю статью про двери, тамбуры и cold shock. Здесь речь о другом: щель закрытой теплицы работает как скрытая форточка, которую никто не учитывает в климатическом режиме.

 Где искать вход воздуха: узлы давления, а не вся теплица сразу

Плохой обход начинается с фразы “надо где-то всё промазать”. Хороший обход начинается с списка узлов, где холодный воздух физически может войти. Тогда вы не тратите вечер на общий осмотр, а проверяете точки с высоким шансом ошибки.

Почти всегда начинать стоит с периметра и элементов, которые двигаются или примыкают к разным материалам. У теплицы есть жесткие листы, пленка, металл, дерево, бетон, поликарбонат, фурнитура, резинки, ленты, вводы труб и кабелей. Воздуху проще идти по стыку материалов, чем через ровную середину листа.

Если теплица длинная, не пытайтесь за один обход доказать всё. Разбейте периметр на зоны: дверь, первый торец, левая сторона, дальний торец, правая сторона, вентиляторные проёмы, нижний периметр. На каждой зоне ищите не “виноватую щель”, а связку: щель плюс направление потока плюс след на культуре или поверхности.

離 Дым, лента и бумага: как найти сквозняк в теплице

Вопрос как найти сквозняк в теплице без тепловизора решается не одним прибором, а несколькими простыми проверками. Каждая проверка показывает разный слой. Дым показывает направление тонкого потока, лента показывает устойчивое движение, бумага помогает поймать слабый рывок, а рука чувствует крупный холодный язык. Ни один метод не является доказательством в одиночку.

Безопасность важнее красивого теста. Не используйте открытое пламя рядом с сухими материалами, пленкой, торфом, упаковкой, кабелями, химией и растениями. Если применяете дымовой карандаш, инертный дым или другой безопасный индикатор потока, работайте короткими порциями и не пускайте плотный дым в крону как “обработку”. Здесь дым нужен не растениям, а глазам оператора.

Тест лентой

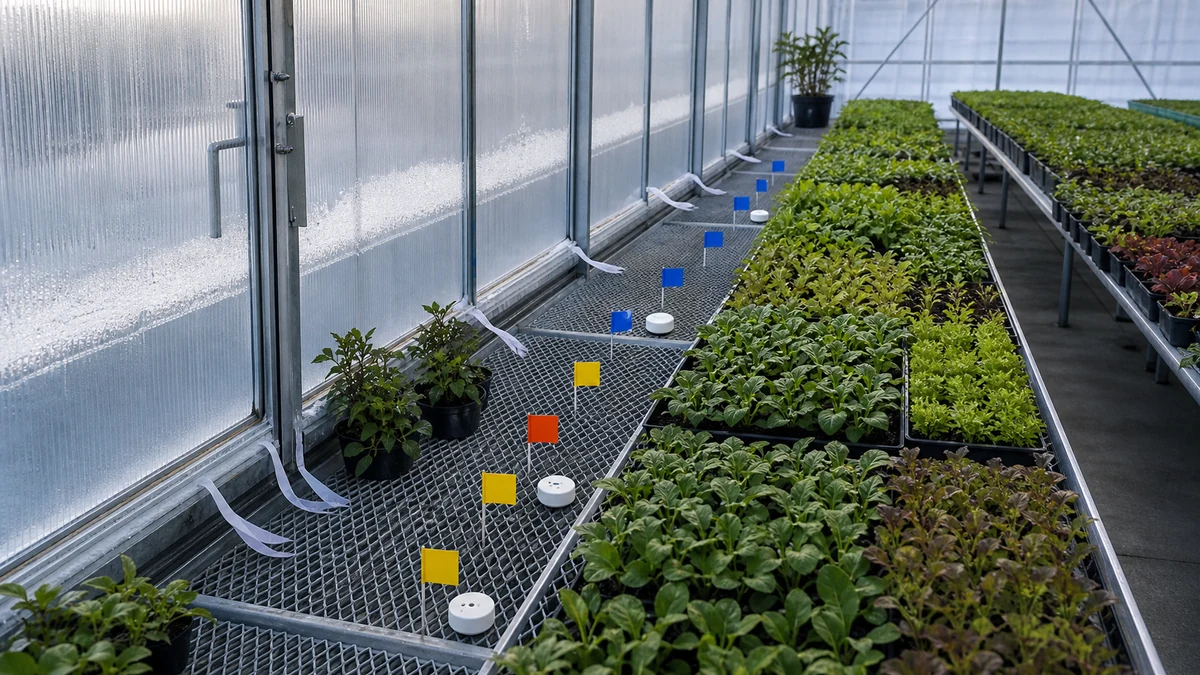

Повесьте легкие ленты или узкие полоски бумаги на предполагаемых узлах: нижний край двери, примыкание борта, стык покрытия, около закрытой фрамуги, рядом с неработающим вентиляторным проёмом. Смотрите не только на отклонение, но и на устойчивость: лента постоянно тянется внутрь, дергается в такт порывам, висит спокойно или меняет направление при включении вытяжки.

Тест дымом

Поднесите маленькую порцию дыма к щели со стороны помещения, затем снаружи, если это безопасно. Записывайте, куда уходит дым: в щель, вдоль стены, вниз под стол, вверх к фрамуге или сразу к вытяжке. Важна не “красивая струя”, а повторяемое направление при одинаковом режиме.

Тест бумагой на притвор

Тонкая полоска бумаги в закрытом притворе помогает понять, прижимается ли дверь или створка одинаково по всей длине. Если в одном месте бумага выходит почти без сопротивления, а рядом держится плотно, это не доказательство подсоса, но хороший кандидат для дымового и температурного подтверждения.

Тест рукой и щекой

Крупный поток часто чувствуется кожей лучше, чем прибором, особенно у пола и возле нижнего периметра. Но субъективное ощущение легко обмануть: после теплого центрального ряда любой прохладный угол кажется аварией. Поэтому отметьте точку мелом или биркой и вернитесь туда с логгером или термометром.

Важно проверять не только “внутрь дует”, но и наветренную сторону. При смене ветра вчерашняя щель-вход может стать выходом, а проблема переедет на другой торец. Поэтому в журнале рядом с наблюдением всегда пишите: ветер есть или нет, с какой стороны, какие вентиляторы работают, открыт ли экран, когда включалось отопление.

 Температурный трансект: как доказать холодную зону цифрами

Визуальный тест отвечает на вопрос “есть ли движение воздуха”. Но для решения в хозяйстве обычно нужно доказать влияние на культуру. Для этого используют температурный трансект: несколько точек по линии от подозреваемого места входа воздуха к нормальной зоне.

Пример линии: нижний край двери – крайний стол – середина стола – проход – контрольная точка в центре. Или: стык поликарбоната – горшки у стены – второй ряд – третий ряд – основной датчик. Точки должны быть на сопоставимой высоте. Если один датчик лежит на полу, второй висит на уровне кроны, третий стоит над отопительной трубой, вы измеряете не щель, а смесь разных микроклиматов.

Для временной проверки нужен не дорогой комплекс, а несколько одинаково настроенных регистраторов. Логгер полезен именно тем, что показывает ночь, включения отопления, провалы перед рассветом и момент, когда оператор не стоял рядом. Одно ручное измерение в 14:00 редко доказывает зимний подсос.

Протокол трансекта:

1. Выберите одну подозрительную линию и одну контрольную линию без видимых проблем.
2. Поставьте датчики на высоте культуры: у горшка, в кроне или на уровне, где реально страдает партия.
3. Защитите датчики от прямого солнца, капель и лучистого нагрева. Неправильная установка сама создаёт ложь, поэтому для постоянной системы отдельно нужен материал о расстановке датчиков температуры и влажности.
4. Запишите режим: закрыты ли форточки, работает ли вытяжка, включено ли отопление, есть ли ветер, открыт ли экран.
5. Сравнивайте не абсолютную “норму”, а устойчивое различие между точками одной линии и контрольной зоной.
6. После устранения неплотности повторите проверку при похожей погоде и похожем режиме.

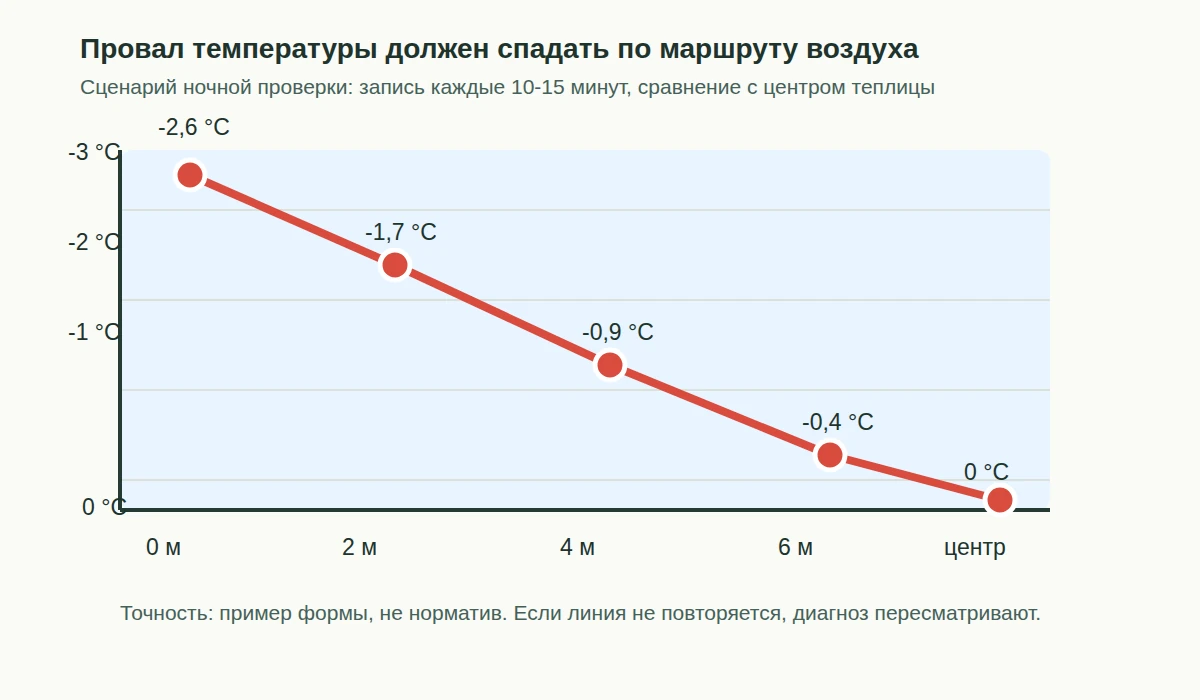

Хороший результат выглядит так: у предполагаемой щели точка стабильно холоднее соседних, дальше по линии разница уменьшается, а при ветре или включении вытяжки провал усиливается. Слабый результат выглядит так: все точки пляшут без рисунка, холоднее только датчик на полу, или провал появляется только после прохода людей через дверь. Во втором случае не называйте это инфильтрацией, пока не проверили альтернативы.

Не привязывайте решение к универсальному числу градусов. Для одной культуры и стадии небольшая разница может быть терпимой, для свежей перевалки у края стола та же разница станет остановкой корня. Если проблема проявляется именно после перевалки или на холодной поверхности стола, маршрут дальше лежит к статье про холодный стол и остановку корневой зоны.

 Конденсат, иней и сухой край: следы, которые показывают путь воздуха

Следы на поверхностях полезны тем, что они остаются после ночи. Оператор приходит утром и видит не сам поток, а его последствия. Но следы нельзя читать как прямой приговор: конденсат может быть от точки росы, влажного полива, холодного покрытия, плохого перемешивания воздуха или настоящей щели. Поэтому след становится доказательством только вместе с картой и измерением.

Конденсация появляется там, где поверхность охлаждается ниже условий окружающего воздуха. Если по стыку покрытия каждое утро идёт мокрая линия, а рядом лента показывает движение воздуха, это сильная подсказка. Если такой след совпадает с холодным логгером у ближайшего стола, вероятность инфильтрации становится выше.

Что смотреть утром:

• Мокрая линия на покрытии или профиле. Особенно важна повторяемость: линия появляется в одном месте несколько ночей подряд.
• Иней на нижнем периметре или у стыка. Это не просто “холодно на улице”; это указатель поверхности, которую охлаждает приток или наружный мост холода.
• Капли над одной полосой культуры. Если капает на один ряд, ищите не среднюю влажность, а локальную холодную поверхность и путь стекания.
• Сухой край стола. Поток может не увлажнять, а пересушивать верхний слой, особенно если проходит вдоль горшков. Но похожий симптом может дать вентилятор, поэтому нужна ссылка на воздушные потоки в теплице.
• Мокрый лист в холодной полосе. Это уже биологический риск, а не только дефект конструкции.

Термин точка росы здесь нужен как предупреждение: холодная щель может опустить температуру листа или покрытия до конденсации, даже если средняя влажность на контроллере кажется допустимой. Подробно считать и интерпретировать этот показатель лучше в отдельном маршруте про точку росы как рабочий показатель.

Если вода появляется рядом с электроникой, шкафом автоматики или кабельными вводами, не ограничивайтесь агрономическим выводом. Локальный подсос может охлаждать вводы и создавать мокрую точку на оборудовании. Для этого есть отдельный маршрут про конденсат на электронике теплицы.

 Ночь, ветер и отопление: когда проверка честнее дневного обхода

Днём теплица часто маскирует щели. Солнце подогревает поверхности, люди ходят по проходам, фрамуги могут открываться, полив и работы меняют влажность. Поэтому дневной обход полезен для поиска физической неплотности, но слаб как доказательство холодной зоны.

Самые честные окна проверки обычно связаны с тремя условиями:

• Предутренний период. Поверхности и субстрат успели остыть, а накопленный ночной рисунок ещё не стерт солнцем.
• Ветер с устойчивой стороны. Он усиливает вход через одни щели и выход через другие. Записывайте направление, иначе завтра вы не поймёте, почему симптом исчез.
• Цикл работы отопления или вытяжки. Оборудование меняет давление и перемешивание. Иногда поток появляется не “сам по себе”, а только при включении конкретного вентилятора.

Проверяйте один и тот же узел в нескольких режимах. Например: ночью при закрытых форточках; утром до начала работ; при включенной циркуляции; при выключенной циркуляции; при работе вытяжки; при спокойной погоде и при ветре. Это не нужно делать каждый день. Но для спорной холодной полосы один такой цикл дает больше пользы, чем месяц разговоров у контроллера.

Если проблема появляется только при открытии запланированной форточки, это уже не щель в прямом смысле. Тогда важно разобраться, почему процент открытия не равен фактическому воздухообмену и почему поток идёт коротким путём. Для этого лучше подходит материал про форточки, ветер и реальную вентиляцию.

Если проблема сохраняется при закрытых проёмах, повторяется по одной линии и подтверждается лентой, дымом или логгером, это уже сильная заявка на ремонт узла. Но и после ремонта нужна повторная проверка. Иначе есть риск закрыть видимую щель, а настоящий поток останется через соседний путь.

️ Карта холодных зон теплицы: что отмечать на плане

Карта холодных зон теплицы в этой статье не заменяет общую тепловую карту. Здесь карта уже и практичнее: она показывает не все плохие места, а именно путь наружного воздуха. Если нужна широкая диагностика холодных и мокрых карманов разных причин, переходите к материалу про тепловую карту теплицы без дорогой автоматики. Здесь мы строим карту подсоса.

Каждая найденная зона получает карточку. Карточка должна быть достаточно короткой, чтобы её заполнил сменный оператор, и достаточно полной, чтобы через неделю другой человек понял, что именно проверяли.

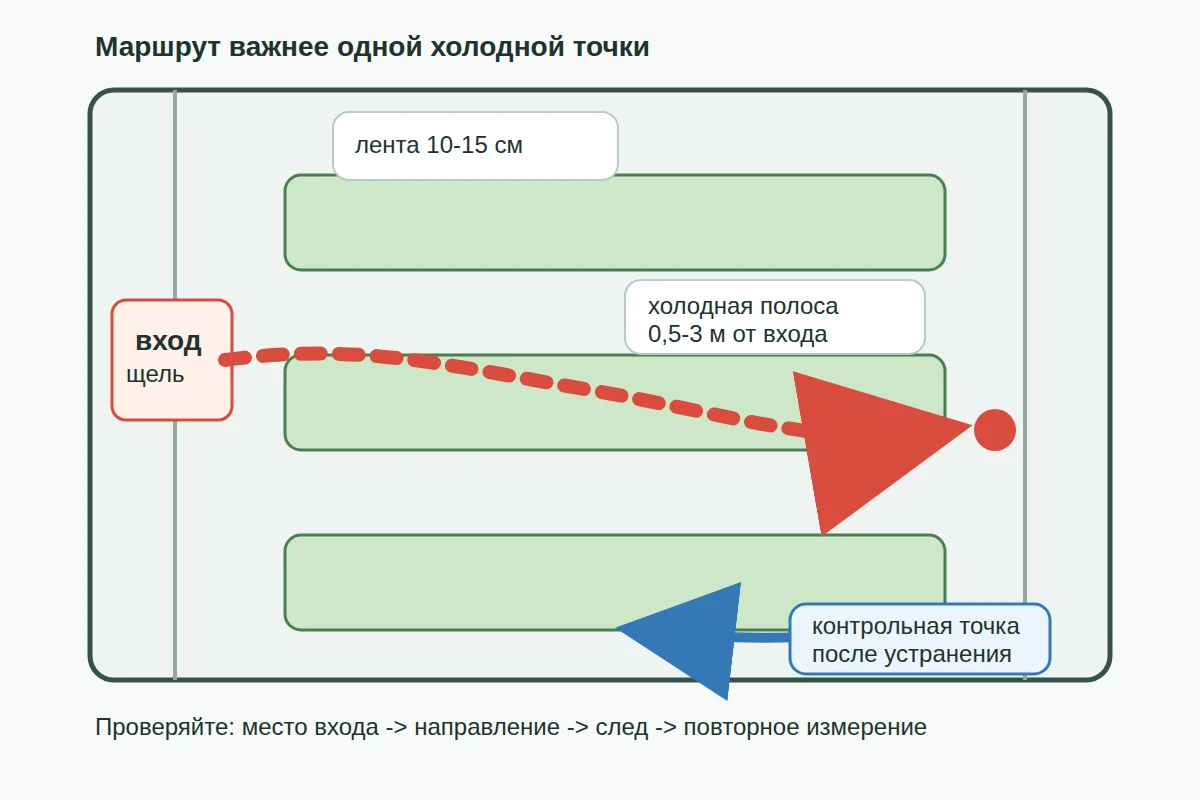

На плане теплицы полезно рисовать не только точки, но и стрелки. Точка показывает место входа, стрелка показывает маршрут. Если стрелка короткая и уходит сразу к вытяжке, это короткий путь воздуха. Если стрелка тянется вдоль ряда и заканчивается у конкретной партии, это уже производственный риск.

Не перегружайте карту цветами и условными знаками. Достаточно трех слоев: красный для вероятного входа, синий для холодной полосы, зеленый для точки, где после устранения стало лучше. Если карта должна жить дольше одной смены, прикладывайте к ней фотографии узла и утренних следов.

⚖️ Когда это не щель: ложные следы и соседние причины

Диагностика подсоса полезна только тогда, когда она умеет остановиться. Не всякая холодная зона вызвана щелью. Иногда оператор видит настоящую проблему, но выбирает неверного виновника.

Главный фильтр простой: щель должна объяснять не только точку холода, но и направление, повторяемость и условия появления. Если вы не можете показать, откуда вошел воздух и куда он пошел, пока рано объявлять ремонт завершенным.

Иногда лучший вывод аудита звучит так: “постоянной щели не доказали, проблема больше похожа на неверную расстановку датчиков или застой воздуха”. Это не провал. Это экономия на бессмысленном ремонте и нормальный переход к соседней диагностике.

 Порядок обхода на одну смену

Для первого аудита не нужна большая комиссия. Нужны план теплицы, маркер, несколько лент или бумажных полосок, термометр или логгеры, фото на телефон и дисциплина записей. Цель смены – не закрыть все щели, а получить карту подозрений и выбрать первые узлы для проверки.

1. Соберите жалобы. Отметьте на плане места, где повторяются холодные полосы, мокрые линии, неравномерное обсыхание или крайний стресс растений.
2. Сравните с периметром. Проведите от симптома ближайшую линию к двери, стыку покрытия, нижней юбке, фрамуге, вентиляторной заслонке или вводу коммуникаций.
3. Поставьте ленты. Разместите их не только в щели, но и на предполагаемом маршруте: у края стола, под столом, в проходе, возле ближайшей вытяжки.
4. Сделайте дымовой или визуальный тест. Коротко, безопасно, с записью режима. Не гоняйтесь за каждым завихрением, ищите повторяемую струю.
5. Поставьте трансект. На одну ночь достаточно одной проблемной линии и одной контрольной линии. Лучше один качественный трансект, чем десять случайных точек.
6. Сфотографируйте утро. Конденсат, иней, мокрый профиль, сухой край, положение ленты, экран контроллера с режимом – всё это поможет не спорить по памяти.
7. Выберите приоритет. Первой закрывайте не самую длинную щель, а ту, где совпали поток, холодная зона, культура или риск конденсата.
8. Повторите проверку. После устранения нужен тот же маршрут, похожая погода и сравнение с исходной картой.

Если хозяйство растет, такой обход лучше превратить в короткий сезонный ритуал: перед устойчивыми морозами, после ремонта покрытия, после установки новых вентиляторов, после сильного ветра и перед постановкой чувствительной партии на крайние столы. Но это не календарь обслуживания. Это диагностический аудит, который включается, когда климат стал полосатым.

 Открытые источники и что они поддерживают

Методика статьи собрана из тепличных extension-материалов, источников по диагностике потоков воздуха и материалов по конденсации/болезням. Эти ссылки нужны не для украшения, а чтобы было понятно, какие утверждения являются тепличными фактами, а где используется аккуратный перенос метода.

• University of Georgia Extension: Greenhouses, Heating, Ventilation, and Cooling – инфильтрация, щели у дверей/покрытия, вентиляционные заслонки, влияние ветра и теплопотери.
• Michigan State University Extension: Greenhouse Energy Conservation Strategies – практические зоны поиска air leaks: glazing, doors, fans, vents, foundation attachment.
• Cornell eCommons / NRAES: Energy Conservation for Commercial Greenhouses – инфильтрация как обмен воздуха через отверстия и трещины, холодные потоки на растения.
• UConn Extension: Wind Loads on Greenhouses – наветренная и подветренная стороны, давление ветра на теплицу и роль открытых проёмов.
• US Department of Energy: Detecting Air Leaks и US EPA IBEAM diagnostics – визуальная диагностика утечек и использование дыма для направления потоков; в статье это применено как метод, а не как тепличная норма.
• MSU / Greenhouse Toolkit: Using Data Loggers in the Greenhouse и Greenhouse Management: Getting the most out of sensors – логгеры, ночная история, размещение датчиков на уровне растений.
• AHDB: Avoiding condensation in glasshouses, Cornell Greenhouse Horticulture: Botrytis blight и NC State Extension: Botrytis blight of greenhouse ornamentals – связь холодных поверхностей, конденсации, плохой циркуляции и болезненного риска.
• Kas als Energiebron / Wageningen: condensatie aan het kasdek – роль движения воздуха и конденсации в профессиональной тепличной среде.

 Словарь терминов

Инфильтрация

Неконтролируемый вход наружного воздуха через щели, неплотности и технологические отверстия. Отличается от плановой вентиляции тем, что оператор не задаёт её место и интенсивность.

Подсос воздуха

Практическое название инфильтрации в теплице. Обычно его используют, когда воздух затягивается через неплотность из-за ветра, тяги или работы вентиляторов.

Холодная зона

Участок стола, прохода, стены или кроны, который повторяемо холоднее соседних мест при том же общем режиме. Важна не одна цифра, а устойчивый рисунок.

Температурный трансект

Линия из нескольких точек измерения от подозреваемой щели к контрольной зоне. Помогает увидеть градиент и маршрут холодного воздуха.

Логгер

Небольшой автономный регистратор, который сохраняет историю температуры или влажности. Полезен для ночи, предутренних провалов и проверки после ремонта.

Точка росы

Температура, при которой воздух уже не удерживает влагу в виде пара, и вода начинает выпадать на холодной поверхности или листе.

Конденсация

Появление капель воды на покрытии, профиле, листе, горшке или оборудовании. В аудите подсоса это след, который нужно подтвердить потоком и измерением.

Короткий путь воздуха

Ситуация, когда воздух входит через один проём и почти сразу выходит через другой, не выравнивая климат в рабочей зоне и иногда усиливая локальный холод или сухость.
