🌬️ Воздушные потоки в теплице: где вентилятор выравнивает климат, а где сушит край стола

Вентилятор в теплице полезен не сам по себе, а только как часть архитектуры потока. HAF (horizontal air flow) — это не охлаждение и не вентиляция, а способ держать воздушную массу теплицы в постоянном круговом движении: выровнять температуру и влажность по объёму, разрушить пограничный слой у листа и не дать сформироваться холодным мокрым карманам. Правильно собранная HAF-схема выравнивает температуру, влажность у листа и поведение партии. Неправильная — сушит край стола, гоняет воздух по проходу, создаёт ложное чувство контроля и оставляет сырой центр полога там, где потом приходит Botrytis.

Что вентилятор в теплице действительно решает

Система циркуляции воздуха нужна прежде всего для перемешивания внутреннего объёма теплицы. Она помогает убрать температурную стратификацию, уменьшает локальные карманы высокой влажности у листа и делает среду более ровной по высоте и по длине стола. Особенно заметен эффект ночью и в холодные периоды, когда тёплый воздух скапливается выше, а растения внизу оказываются ближе к точке росы.

Важно не путать циркуляцию и вентиляцию. HAF — это mixing fans, а не вытяжка. Вентилятор внутри теплицы делает лист суше и уменьшает влажность прямо в пологе, но не выводит воду из теплицы сам по себе. Нельзя запускать HAF одновременно с принудительной приточно-вытяжной вентиляцией или открытыми форточками: горизонтальный поток мешает естественному подъёму тёплого воздуха и гасит эффект вытяжки. Если влажный воздух не уходит наружу, проблема влаги лишь перераспределяется. Циркуляция работает в связке с форточками, вытяжкой, отоплением и режимом полива, а не вместо них.

Где поток реально выравнивает климат

Первый выигрыш — по температуре. В теплице без постоянного перемешивания верх и низ живут в разных режимах, особенно ночью. Эксперименты MSU показали: без HAF ночью у пола воздух был на ~1,2 °F холоднее, чем на уровне стола, и на ~3,3 °F холоднее, чем на уровне 9,5 фута. С работающими HAF разница «пол — стол» исчезала, а до верхнего слоя оставалась около 1,9 °F. Второй выигрыш — по влажности у поверхности листа. Третий — по доступу CO₂ и по движению воды через растение. Все эти эффекты связаны через пограничный слой воздуха вокруг листа.

Вокруг каждого листа существует тонкая зона спокойного воздуха — boundary layer. Её толщина определяет скорость газо- и влагообмена: толстый пограничный слой тормозит обмен и может ограничивать фотосинтез и транспирацию, особенно в плотном пологе. При плотной посадке RH у листа может быть на 20–40 процентных пунктов выше, чем в воздухе чуть выше канопии. Когда воздух стоит, реальная жизнь листа начинает всё сильнее отличаться от того, что показывает датчик в проходе.

Именно поэтому в нормальной HAF-схеме важен не «сильный ветер», а мягкое, но постоянное движение через крону. Классический ориентир университетских extension-материалов: скорость воздушной массы примерно 50–100 футов в минуту, то есть 0,25–0,5 м/с. Этого достаточно, чтобы разрушить пограничный слой и держать ночные температуры листа близко к температуре воздуха, и при этом не уйти в режим хронического сквозняка. Это не священная цифра, а хороший смысловой ориентир: поток должен быть заметным для среды, но не превращаться в направленный удар по краю партии.

Почему проход врёт, а полог живёт своей погодой

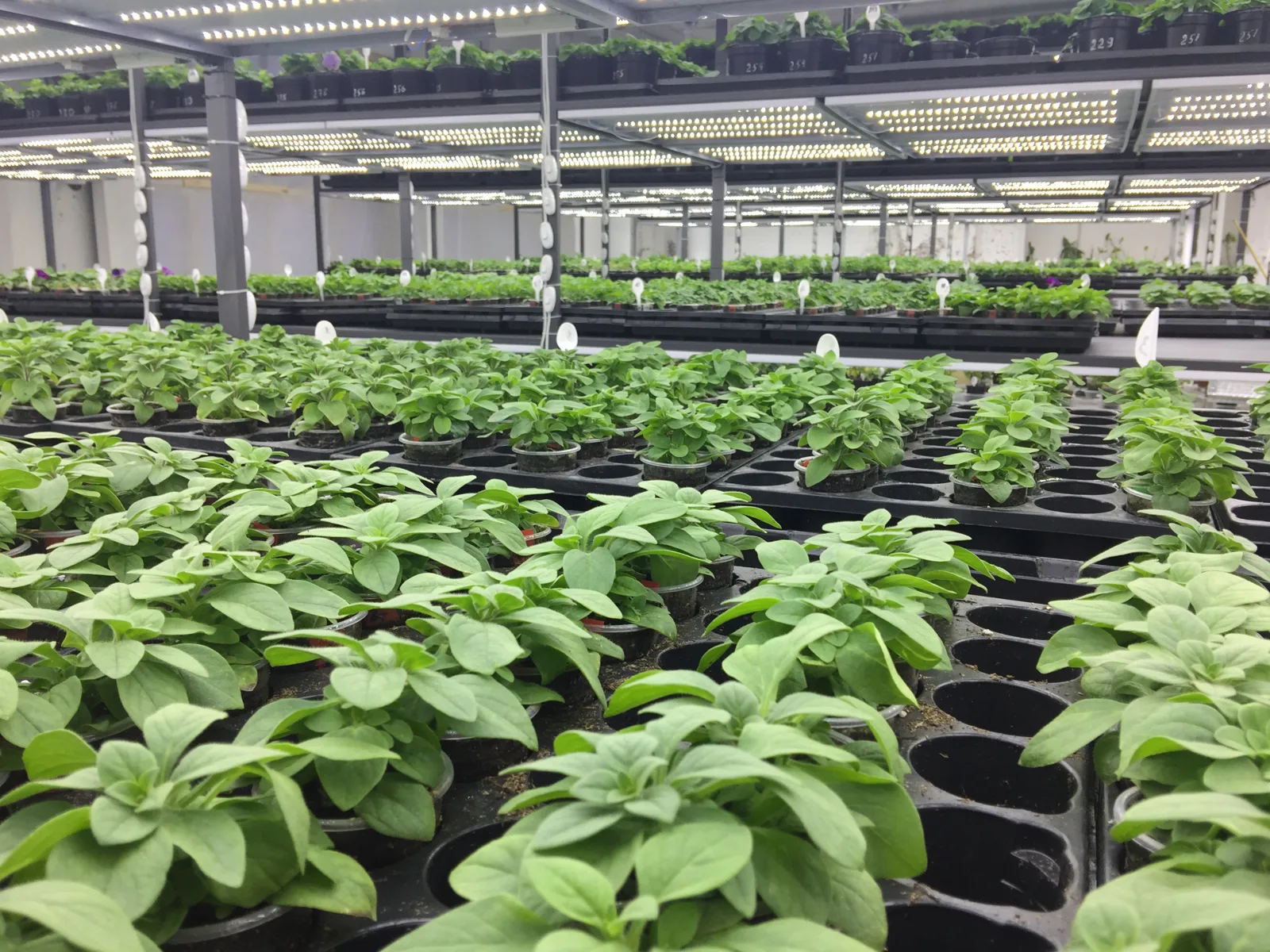

Оператор чаще всего смотрит на датчик там, где удобно ходить. Но растение живёт не в проходе, а в пологе. Если посадка плотная, листья тёплые, а воздух вокруг них стоит, локальная влажность у листа может быть заметно выше, чем в общей массе воздуха. То же относится и к температуре листа: при плохом перемешивании лист переживает не ту же среду, что воздух в человеческой точке измерения. MSU прямо рекомендует ставить аспирированные защищённые датчики на уровне культуры: даже 3 фута выше канопии — это уже немного теплее, чем у листа.

Поэтому любую схему циркуляции надо читать вместе с материалами про VPD и про температуру листа против температуры воздуха. Чем гуще полог, тем опаснее верить одному чистому числу относительной влажности или VPD в проходе. Полезно периодически снимать температуру листа инфракрасным термометром: ночью лист может быть на несколько градусов холоднее воздуха, особенно при низкой влажности и на ясное небо через ИК-прозрачные плёнки — это и есть момент риска конденсата.

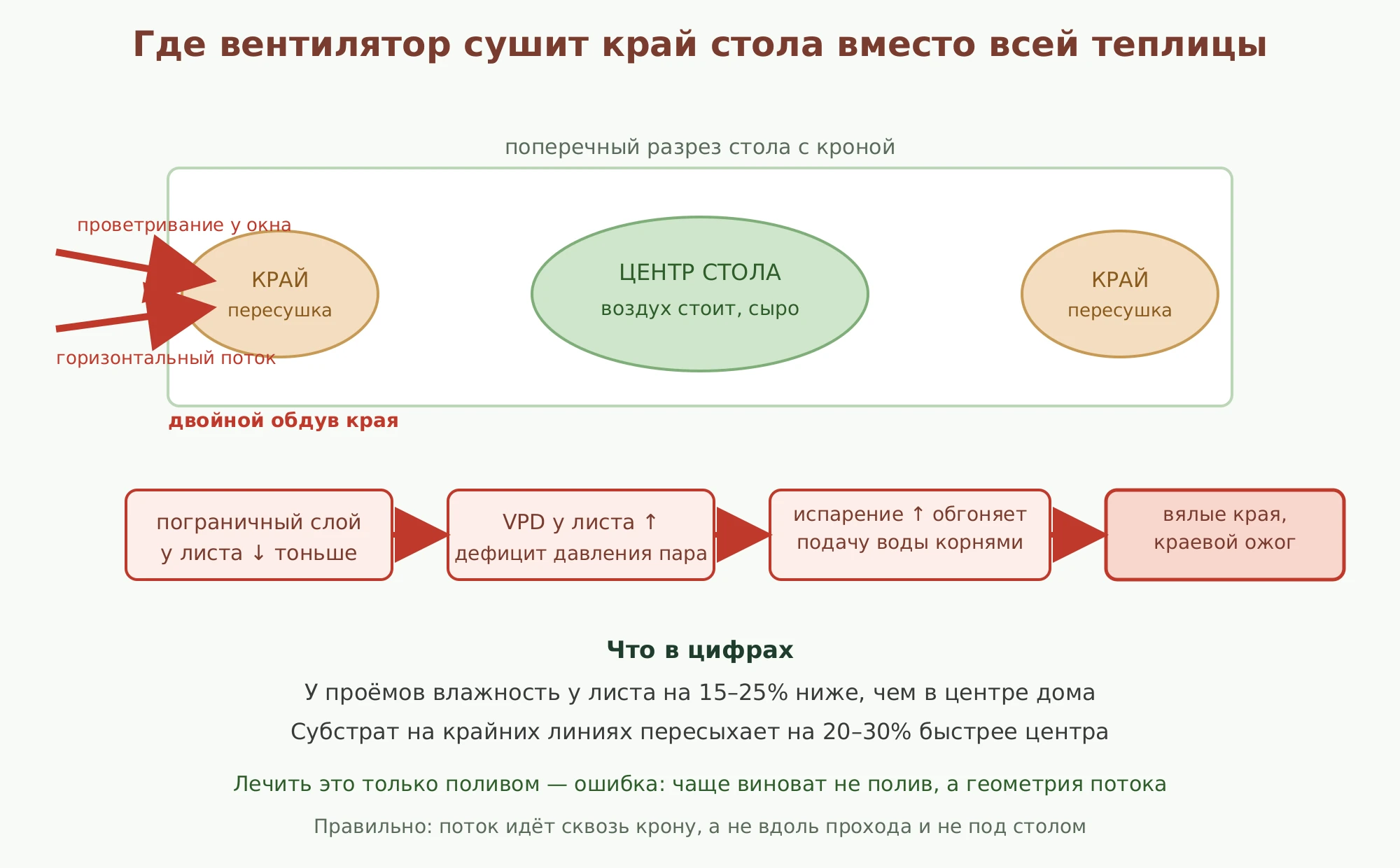

Где вентилятор сушит край стола вместо всей партии

Это самая частая ошибка. Вентилятор ставят так, что поток идёт вниз, вдоль прохода или под столом, а не сквозь полог. Тогда открытая кромка партии и крайние горшки получают лишнее испарение, а центр стола продолжает жить в своей влажной микрозоне. Именно отсюда берётся ситуация, когда оператор видит «хорошее движение» и одновременно борется с неравномерной подсушкой и пятнистым ростом.

Второй летний риск — пересушка края. У вентиляционных проёмов скорость воздуха внутри теплицы заметно выше, чем в центре, и микроклимат у листьев ближе к уличному. Если на эту зону ещё и направлен HAF, край стола получает двойной обдув: пограничный слой у листа становится тонким, VPD у поверхности листа растёт, и при высоком VPD транспирация может обогнать подачу воды корнями — отсюда вялые края, кальциевые проблемы (tipburn, BER) и неравномерный рост.

Особенно быстро это проявляется на открытых крайних линиях, в подвесах и в более продуваемых контейнерах. Если крайние горшки стабильно пересыхают раньше центра, не надо автоматически лечить это только поливом. Иногда виноват не полив, а поток. В такой пересборке логично параллельно смотреть и на контейнерную часть партии, включая кашпо, горшки и вазоны, если именно геометрия ёмкости усиливает крайнее подсушивание субстрата.

Воздух и Botrytis: зимний режим и граница возможного

Зимой стратификация работает против вас: тёплый воздух копится под коньком, у пола и на листьях температура падает быстрее. Когда лист охлаждается ниже точки росы, на нём оседает плёнка воды; этой плёнки 8–12 часов подряд при RH ≥85–93% и температурах ~13–24 °C достаточно, чтобы проросли споры Botrytis cinerea. Циркуляция от HAF разрушает насыщенный пограничный слой у листа, выравнивает температуру листа с воздухом и тем самым отодвигает порог конденсации. Спорулирование Botrytis активизируется именно там, где циркуляция в пологе слабая или отсутствует. Поэтому зимой и осенью HAF держат включённым непрерывно, кроме окон активной вентиляции.

У логики борьбы с Botrytis есть жёсткая граница: вентилятор не отменяет точку росы, не убирает мёртвые листья, не компенсирует слишком плотную расстановку и не выносит из дома лишнюю воду сам по себе. Если в теплице вечерний провал температуры, конденсат и хронически тяжёлый влажный воздух, HAF только смягчит проблему, но не решит её в одиночку.

Поэтому циркуляцию воздуха нужно связывать с тремя соседними слоями управления: spacing и плотностью расстановки, режимом влаги в пологе и работой против конденсата и точки росы. Для ночных и зимних сценариев это напрямую связано со статьёй о конденсате, точке росы и зимнем Botrytis.

Летний режим: где HAF работает, а где мешает охлаждению

Летом приоритет — съём перегрева, и здесь HAF меняет роль. На ясный день солнечная радиация может разогреть лист до 8 °C выше воздуха; HAF снимает этот избыток за счёт конвекции и предотвращает ожоги. Но как только включается активный пад-фан, рулонные борта или открываются коньковые форточки на пассивную вентиляцию — HAF уходит на паузу: горизонтальный поток мешает естественному подъёму тёплого воздуха к коньку и сбивает прямую тягу от приточных проёмов к вытяжке.

Если в летнем оптимуме приходится жёстко снимать перегрев, начинать всё равно стоит с принудительной вентиляции и затенения, а HAF использовать только в фазах, когда форточки и пады выключены. Подробнее логика разделения инструментов климата разобрана в материале «Как быстро снять перегрев без обрушения света и роста soft tissue».

Как ставить HAF без хаоса

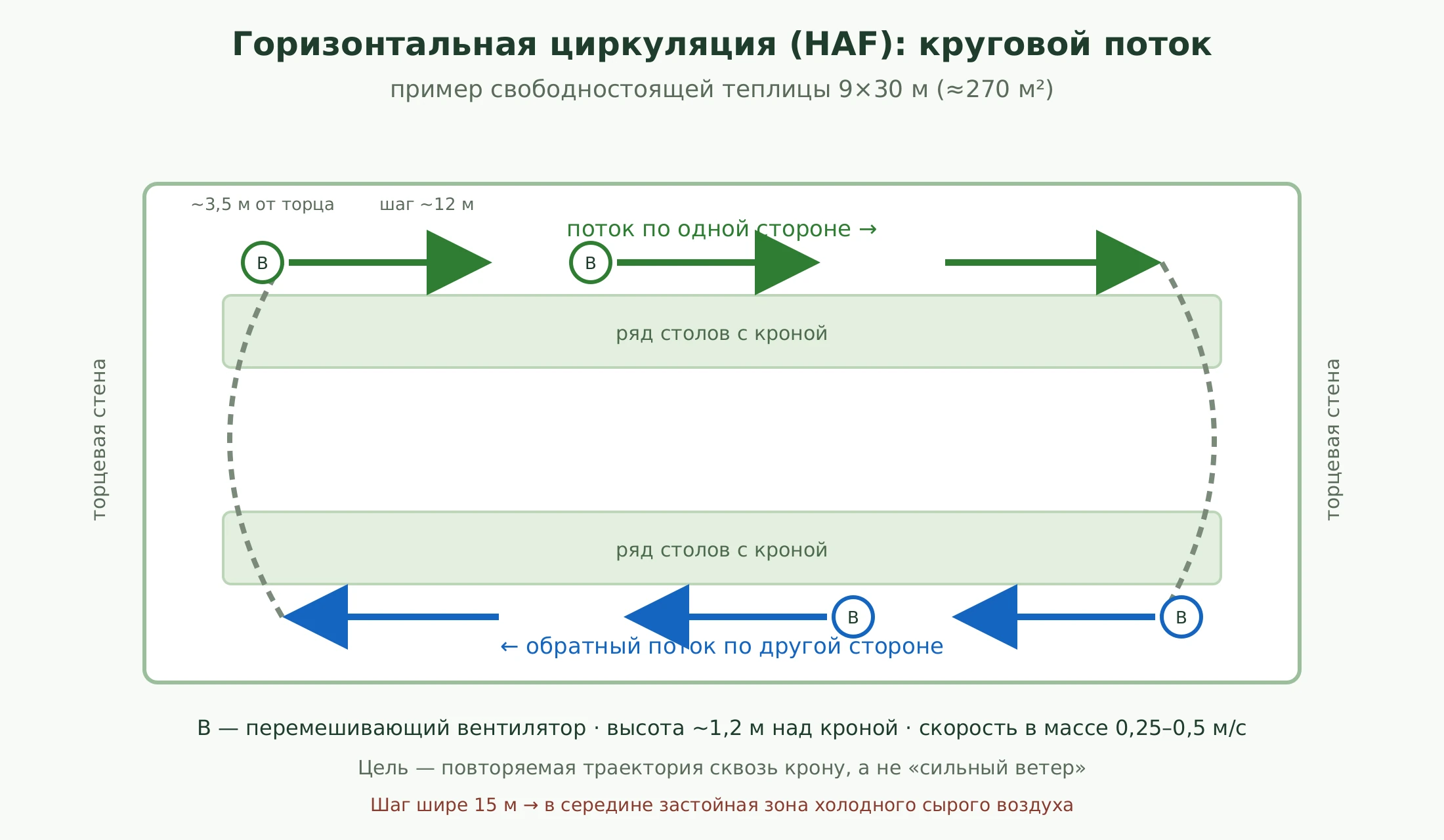

В стандартной свободностоящей теплице воздух пускают по одной стороне в одну сторону и по другой — обратно, формируя горизонтальный круговой паттерн. В gutter-connected блоке эффективнее гнать воздух вдоль одного пролёта в одну сторону и вдоль соседнего — обратно: тогда два встречных потока не мешают друг другу. Для стандартной тепличной HAF-схемы обычно берут такие ориентиры:

• первый вентилятор ставят примерно в 3–4,5 м от торцевой стены, чтобы подхватывал воздух, заворачивающий с противоположной линии;
• следующие вентиляторы — шагом порядка 12–15 м; если разнести шире, в середине образуется dead spot с холодным застойным воздухом;
• высота — ниже энергоэкрана/тепловой шторы, обычно выше головы или примерно на 1,2 м выше канопии, под уровнем подвесных корзин, чтобы они не блокировали поток и не пересушивались под прямой струёй;
• поток держат параллельно полу, а не направляют вниз в растения; жёсткое крепление на стойке — подвешенные на двух цепях вентиляторы качаются и сбивают паттерн;
• один 20-дюймовый вентилятор гонит воздух примерно на 30 диаметров своего колеса, то есть около 15 м.

Базовый расчёт суммарной производительности — около 2 cfm на каждый квадратный фут площади пола (для культур со стеной листа — томат, роза, подвесные корзины — производительность увеличивают). Если в доме есть подвесы, они не должны ломать поток. Часть университетских источников рекомендует непрерывную работу зимой и в мягком режиме низкой вентиляции; при сильной вытяжке контур нужно координировать, а не создавать турбулентную драку двух систем.

Как проверить поток без догадок: операторский протокол

1. Запускайте проверку в режиме, где HAF действительно работает: без сильной вытяжки, лучше в режиме отопления или мягкой низкой вентиляции.
2. Делайте дымовой или туманный тест за одним из вентиляторов, а не в случайной точке прохода. Дайте вентиляторам поработать несколько минут, запустите дым и проследите траекторию.
3. Смотрите, доходит ли основной поток до следующего вентилятора, а не уходит ли коротким путём поперёк дома.
4. Проверьте три зоны: край стола, центр стола, низ плотного полога.
5. Сверьте механику с биологией: где утром висит конденсат, где партия просыхает быстрее, где Botrytis приходит первым.

Если дым красиво идёт по проходу, а в пологе почти ничего не меняется, вы тестируете не тот воздух. Если центр партии стабильно суше не становится, а только крайний ряд начинает пить быстрее, значит поток собран не в пользу культуры. Параллельно полезно построить грубую тепловую карту по простому протоколу из материала «Тепловая карта теплицы без дорогой автоматики» — он покажет, где сейчас формируются холодные и мокрые карманы.

Когда HAF включают, выключают и когда он создаёт проблему

HAF включён и помогает:

• Ночью зимой и осенью — выравнивание T между полом, столом и коньком, защита от конденсата на листе.
• Под закрытым энергоэкраном — без перемешивания под экраном собирается холодный мокрый карман.
• В пасмурные сырые дни, когда форточки закрыты — сушит канопию, снимает RH у листа, мешает Botrytis.
• В плотных пологах (томат, роза, маточники) — разбивает boundary layer, повышает газообмен и транспирацию.
• До и после обработок СЗР — помогает равномернее «положить» спрей, в т. ч. при fogger/мехобработках.

HAF выключают (или ставят в режим pause):

• Когда работают вытяжные exhaust-вентиляторы или открыты приточные шторы пад-фан-системы.
• При пассивной вентиляции через коньковые форточки и рулонные борта — горизонтальный поток рушит естественную тягу.
• В размножительных секциях с укоренением черенков — там нужен спокойный воздух и толстый boundary layer, чтобы лист не подсыхал быстрее, чем формируются корни.
• На время цикла «прогрев + сброс влаги» зимой, если в нём задействованы exhaust fans.

HAF создаёт проблему:

• Прямая струя в подвесные корзины или верхушки растений — пересушка, вялые края, нерегулярная транспирация.
• Вентилятор смотрит вниз/вверх — нарушен горизонтальный паттерн, появляются «холодные пятна».
• Шаг больше 15 м или мало вентиляторов на длину — масса воздуха рвётся, в середине застой.
• Грязные лопасти и решётки — падает производительность и греется мотор.
• Бытовые комнатные вентиляторы вместо герметичных промышленных — пыль и влага убивают подшипники, и часть «работающих» вентиляторов фактически не дают паспортного потока.

Почему плохое обслуживание ломает даже хорошую схему

У системы циркуляции есть неприятная ловушка: она может быть правильно придумана, но плохо работать физически. Пыль на лопастях, тугие жалюзи, обрастание, обходные подсосы, неправильное вращение после ремонта и просто уставший мотор легко съедают значимую часть реального воздушного эффекта. Тогда на бумаге вентилятор «есть», а по факту в доме появляются тихие карманы, холодные зоны и неравномерность, которую пытаются лечить уже поливом, химией или лишним отоплением.

Поэтому циркуляцию нужно проверять не только глазами по вращающейся крыльчатке, но и по реальному рисунку воздуха. Грязный или неверно работающий вентилятор опасен тем, что создаёт не отсутствие потока, а ложную уверенность в его наличии.

Как связать HAF с VPD, точкой росы и ночным DIF

HAF — инструмент, который работает не сам по себе, а в связке с тремя другими управляющими переменными: VPD, точкой росы и ночным перепадом температур. Если RH у канопии высокая и точка росы близка к температуре листа — приоритет «перемешать + проветрить + чуть подогреть». Если RH низкая, ясное солнце и высокий VPD — приоритет «снять перегрев и не дуть прямо в лист».

Если смотреть на дом как на систему, вентилятор — это часть маршрута «температура → влажность → полог → болезневое давление → повторяемость подсушки». Когда этот маршрут собран, климат выравнивается. Когда нет, вентилятор только подчёркивает слабые места технологии. Полезные смежные материалы: по VPD как рабочему ориентиру, по точке росы как ежедневному показателю, по конденсату и зимнему Botrytis на маточниках, а также про температуру листа против температуры воздуха и расстановку датчиков температуры и влажности. Смежный технологический этап подробно разобран в материале «Резервирование зимней инфраструктуры: датчики, тревоги, backup-heat priority и save-the-core plan».
