Боковая досветка и interlighting: где свет должен идти сбоку

Освещение • боковой и верхний свет • PPFD внутри кроны

Боковую досветку и interlighting покупают чаще всего в тот момент, когда проблема уже сформулирована слишком грубо: «снизу темно, значит нужен ещё один свет». На практике это иногда верно, но далеко не всегда. Очень часто тень внутри подвеса, на полке или в густой кроне появляется не потому, что фотонов в системе мало вообще, а потому, что верхний поток пришёл не туда, потерялся в геометрии или упёрся в слишком плотный листовой экран.

Поэтому эту статью полезно читать рядом с разбором PPFD-карт и слепых зон, со статьёй про вертикальные стеллажи и цену плохой равномерности, с материалом про оптику и высоту подвеса и с отдельным разбором отражающих поверхностей. Здесь главный вопрос уже другой: когда свет действительно должен войти в крону сбоку, а когда разумнее исправить геометрию верхнего света, расстановку, отражение или высоту подвеса.

Для оператора и команды, которая масштабирует производство, это не теоретическая развилка. Лишний контур света внутри культуры означает дополнительные светильники в рабочей зоне, кабели, мойку, контроль влажности у прибора, более сложный сервис и новый класс ошибок. Если причина сидит в схеме расстановки, такой апгрейд выходит дорогой заменой простого исправления. Если же нижний и внутренний ярус реально важны для товарной формы, сроков или фотосинтеза, а верх уже сделать умнее нельзя, тогда боковой или межъярусный свет становится не игрушкой, а рабочим производственным инструментом.

Почему боковую досветку покупают слишком рано

У side/interlighting есть реальная биологическая логика. В плотной томатной культуре без межъярусного света средний ярус получал лишь около трети суточного света от верхушки, а нижний — меньше пятой части. При таком световом градиенте дополнительные фотоны внутри кроны действительно могут оживить средний и нижний лист. Но из этого не следует, что любой дефицит снизу надо лечить боковыми модулями внутри ряда. WUR позже показал более неприятную деталь: один только interlighting может поднять общее поглощение света, но одновременно ухудшить горизонтальную картину поля. В модели по томату комбинация верхнего и внутриканопийного света в пропорции 50/50 дала более ровное распределение, чем любой из контуров по отдельности.

Именно здесь и совершается типовая ошибка закупки. Оператор видит тень внизу, но не разделяет два вопроса: не хватает света вообще или свет есть, но он плохо распределён по глубине и ширине. Если это первый случай, нужен другой DLI-план, более честный верхний PPFD или длиннее рабочий фотопериод. Если второй, interlighting — только один из вариантов, а не автоматический ответ.

Голландский практический слой формулирует это жёстко: при обычных для рынка уровнях верхнего света до примерно 200–250 мкмоль/м²/с между-рядный свет часто даёт слишком мало добавочной ценности по сравнению с тем же бюджетом в верхнем контуре. Интересным он начинает становиться выше общего уровня порядка 300 мкмоль/м²/с, и то не автоматически. То есть до сильной и уже довольно дорогой световой системы боковой контур нередко лечит не дефицит, а неопределённость в диагностике.

Это хорошо видно и на орнаментальном контрпримере. В gerbera замена части верхнего света схемой `60 top + 20 inter` дала не прирост, а примерно девятипроцентную потерю продукции и худшее качество против `80 top`. То есть сам факт «свет попал внутрь» не гарантирует лучший коммерческий исход. Если верхний контур ослабили ради красивой идеи interlighting, можно проиграть и по выходу продукции, и по качеству.

Как понять, что верхний свет упёрся именно в геометрию кроны

Настоящая причина начинается не на уровне ваттов, а на уровне профиля кроны. Для этой статьи важен не просто PPFD на верхушке, а как он меняется по глубине: верх, середина, внутренний объём и боковая поверхность. Если датчик на верхнем листе показывает приятную цифру, а внутри кроны свет почти исчезает, вы имеете дело не с общей нехваткой света, а с проблемой проникновения и распределения. Именно здесь полезен язык равномерности света не только по площади, но и по глубине.

В плотной овощной кроне это уже исследовано довольно жёстко. В компактной орнаментальной партии цифры будут другими, но логика остаётся той же: если коммерчески важная ткань живёт на доле верхнего света и вы никак не меняете её положение, ей неоткуда взять фотосинтез, кроме как из более умного света или более открытой кроны. Поэтому симптом `верх красивый — юбка, бок или внутренняя часть слабая` должен переключать вас из общего разговора о лампах в разговор о геометрии кроны.

Где боковой и межъярусный свет действительно оправдан

У side/interlighting есть три честных производственных сценария. Первый — высокая плотная крона, где средний и нижний лист ещё физиологически полезны. Это классика высокорослых тепличных культур, густых маточников и длинных вегетативных стенок. Логика WUR здесь понятна: нижний лист теряет фотосинтетическую способность прежде всего из-за нехватки света, а не просто от возраста. Если этот лист ещё участвует в распределении ассимилятов, внутренняя подсветка может быть оправдана.

Второй сценарий — подвес, где продаётся не только верх, но и борт, юбка, внутренняя полнота и равномерное ветвление по периметру. Здесь верхний поток нередко красиво держит “шапку”, а боковой силуэт остаётся слабее. Если расстановка уже честная, поворот не решает проблему, а форма по периметру реально стоит денег, боковой свет получает бизнес-аргумент.

Третий сценарий — стеллаж или полка с жёстко ограниченной высотой, где геометрия верхнего света уже доведена, но крайний ряд или внутренний ярус всё равно живут в другом PPFD. PFAL-данные по lettuce хорошо показывают, что боковой свет может работать локально: в первом ряду у кромки прибавка была заметной, а во втором ряду — уже нет. Это полезный урок: покупать боковые модули стоит не “на всю полку по умолчанию”, а под конкретную пространственную проблему.

Заметьте общую логику: в каждом честном кейсе side/interlighting появляется после нормальной работы с верхним светом, а не вместо неё. Поэтому новая лампа внутри кроны — это не первый ответ, а довольно позднее решение в цепочке.

Где дешевле и правильнее чинить верхний свет, расстановку, отражение или высоту подвеса

Есть целый класс ситуаций, где interlighting выглядит соблазнительно, но на самом деле скрывает более дешёвую причину. Самая частая — неправильный угол пучка или свободная высота. Если верхний светильник уже описан в статье про оптику и высоту подвеса как неподходящий для этой полки или этого стола, боковой свет только накладывается на плохую базовую схему.

Вторая частая причина — сама схема подвесов. Исследование по hanging baskets показывает, насколько сильно одна только геометрия режет DLI под системой подвесов. Чем выше плотность, чем крупнее живая крона, тем сильнее перехват света. Для нижней культуры первым лекарством здесь были не новые лампы, а плотность линий, цвет контейнера, ориентация север-юг и высота подвесной линии. Для самой корзины логика похожая: если подвесы скучены, повернуты неудачно или висят слишком низко относительно соседей, боковые модули могут лечить симптом, а не причину.

Третья причина — плотность самой орнаментальной кроны. В производстве маточников степень смыкания кроны специально двигают по сроку и плотности. Это важно для статьи 29, потому что слишком высокий LAI можно иногда скорректировать не лампой, а открытием кроны: расстановкой, удалением зрелых листьев, более ранним поворотом или другим ритмом сбора. Если управление кроной не пробовали, покупать боковой свет рано.

Отдельно стоит помнить про отражающие поверхности. Если дефицит сидит на кромке полки, у торца стола или у внешнего борта, вернуть уже купленный свет иногда дешевле, чем добавить новый. Но если тень живёт глубоко внутри кроны и верхний лист уже перехватывает почти всё, ещё одна белая стенка не превратится в interlighting по волшебству.

Как измерить PPFD в глубине кроны и не обмануть себя верхним датчиком

Для этой задачи обычной карты по плоскости стола мало. Нужен короткий вертикальный аудит. Берите не одну красивую точку, а минимум три слоя: верх кроны, середина кроны и внутренний или нижний объём, который реально участвует в товарной форме или фотосинтезе. Речь идёт именно о фотосинтетически активной радиации, а не о бытовом ощущении яркости. На подвесе дополнительно меряйте боковую юбку. На стеллаже — первый ряд у кромки и второй ряд глубже. На столе — край и центр. Иначе вы будете сравнивать только то место, куда и так лучше всего попадает верхний свет.

1. Поставьте датчик на верхушку культуры и получите базовый верхний PPFD.
2. Опуститесь в средний ярус примерно на половину глубины кроны.
3. Заведите датчик внутрь кроны или к нижней/боковой коммерчески важной зоне.
4. Повторите те же три точки на слабой кромке и в контрольной сильной зоне.
5. Сравните не только абсолютные цифры, но и сам профиль: насколько быстро свет схлопывается вниз и к борту.

Здесь не нужно притворяться, что у всех культур есть одна магическая норма для середины кроны. Нормы разные. Но полезность решения уже появляется и без этого. Если верхний PPFD приличный, а дальше профиль обрывается слишком быстро, вы видите геометрию проблемы. Если профиль терпимый, а проблема только в форме или в одной кромке, ищите более дешёвую правку. Если низ и середина слабы на всей площади, а верх едва живой, вам не хватает не бокового света, а общей фотонной экономики.

Подвесы, стеллажи и густые маточники: это три разные задачи

Слово `interlighting` соблазняет свести разные системы к одной. Но подвес, стеллаж и густой маточник живут в разных ограничениях. У подвеса главный вопрос — товарная юбка, окружность и соседнее самоэкранирование. У стеллажа — жёсткий просвет и краевой эффект. У маточника — сможет ли внутренний лист ещё вернуть инвестицию через рост, качество черенка или сроки. Поэтому дерево решений должно быть разным.

Если ваша ситуация уже ушла из светового аудита в видимую асимметрию формы, полезно сразу открыть и статью про однобокую крону, поворот, расстановку и опоры. Она разбирает более позднюю стадию той же проблемы: когда тень уже стала формой, а не только цифрой в карте света.

Сервис, санитария и эксплуатация: когда лампа мешает больше, чем помогает

Даже когда side/interlighting биологически оправдан, он должен пройти эксплуатационный фильтр. Светильник внутри или по борту кроны живёт в более влажной и грязной зоне, чем верхний модуль. Для боковых систем на полке это может означать большую зависимость от защиты по влаге, более неудобную мойку, риск механического контакта в узких проходах и новый режим загрязнения арматуры. Голландские обзоры отдельно напоминают даже о банальном, но настоящем факторе: загрязнение светильника само по себе даёт потери света.

В тепличной линии внутренняя лампа ещё и вмешивается в рабочую логистику. Черенкование, сбор, санитарная обработка, разворот горшка, подвязка, сортировка — всё это начинает происходить вокруг прибора. Если лампа закрывает доступ к операции, её окупаемость ухудшается даже при биологической пользе. Боковой маршрут стоит выбирать только тогда, когда производственная команда сможет с ним жить каждый день, а не только на фотографии после запуска.

• Вода и защита. Низкие и боковые модули попадают ближе к поливу, конденсату и влажной уборке.
• Мойка и загрязнение. Всё, что живёт в кроне, загрязняется быстрее и сложнее обслуживается.
• Доступ к партии. Чем уже проход, тем выше цена каждого дополнительного бар-модуля в рабочей зоне.
• Санитария. Любой лишний объект в густой культуре усложняет чистый маршрут и обработку.
• Риск ложной окупаемости. На бумаге прибавка по PPFD выглядит красиво, но рабочее трение съедает часть выигрыша.

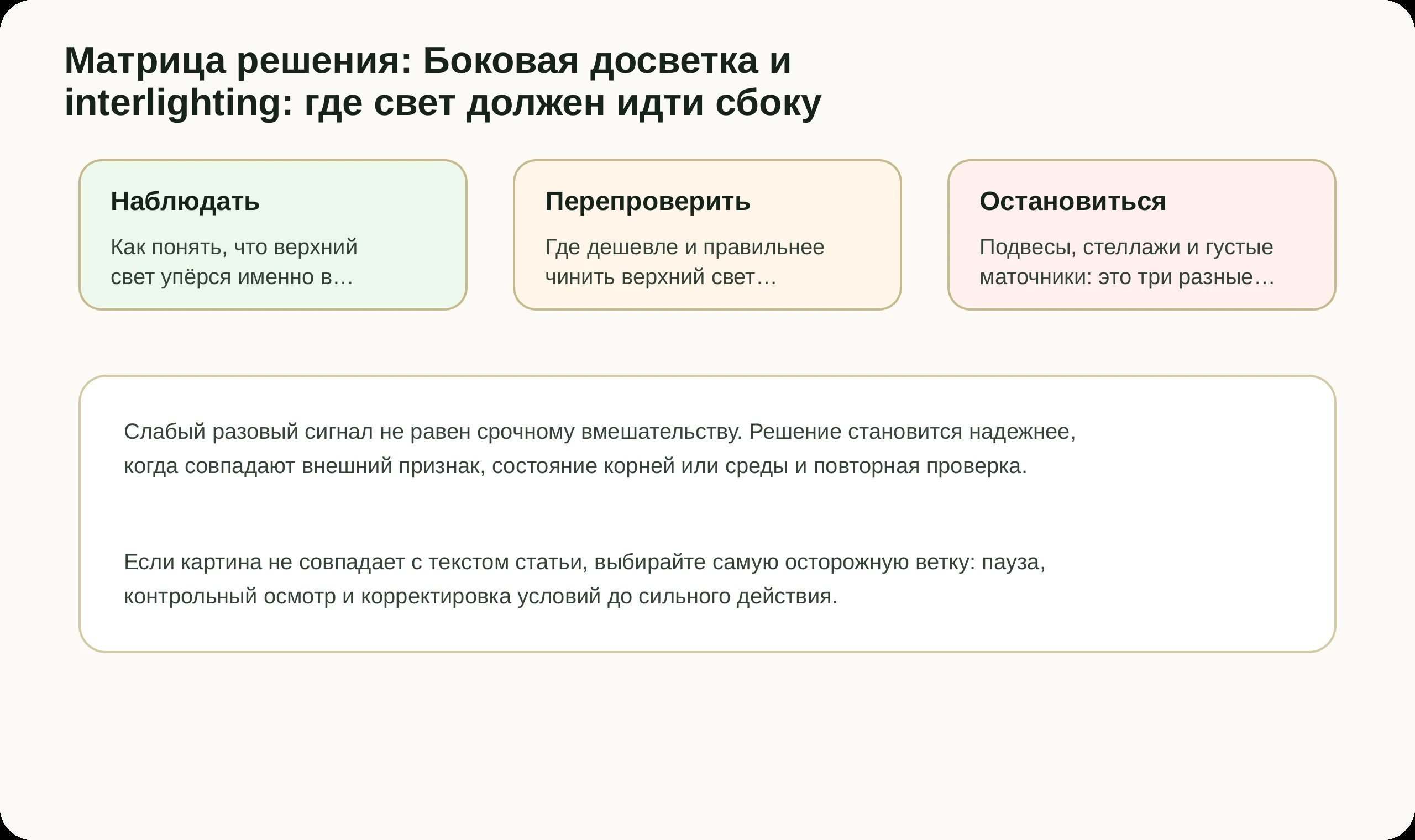

Матрица решения: покупать боковые модули, перестраивать расстановку или оставить верхний свет

Ниже — рабочая матрица без романтики. Она нужна именно для выбора, а не для доказательства, что боковой свет “современнее”.
