Освещение растений

Узкая полоса тени на кассете: как шланг, подвес или стойка делает ряд слабее

Как найти статичную микротень от шланга, подвеса, стойки или профиля: ряд кассеты слабее, хотя средний PPFD выглядит нормальным.

8 мин чтения 33 материалов в теме Открыть раздел
Оглавление статьи (8)

Микротень и PPFD

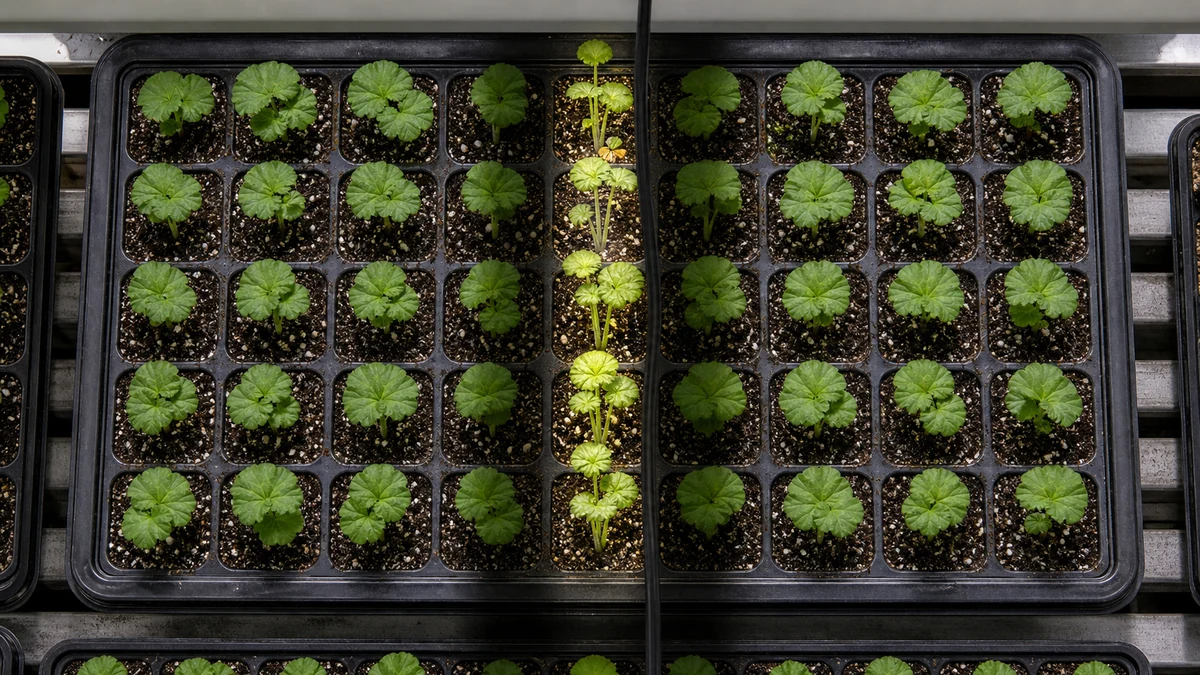

Иногда кассета отстаёт не пятном, не краем и не всем столом, а одной странной полосой: два-три ряда слабее, вытянутее или позже входят в корень. Средний свет по зоне вроде нормальный, лампы работают, полив одинаковый, сорт тот же. Но над партией висит шланг, кабель, rail для подвесов, край стойки, корпус светильника или шов экрана, который каждый день рисует одну и ту же узкую тень.

Эта статья не заменяет полный light mapping теплицы, не повторяет материал про движущуюся тень и не спорит с базовой статьёй о равномерности PPFD. Здесь узкий рабочий случай: статичная полоса тени на уровне кассеты, которую легко списать на «слабый ряд», хотя причина находится над растениями.

Главная мысль: если слабые ячейки повторяют геометрию предмета, сначала уберите или перенесите источник тени. Удобрение, mist и сорт проверяют после того, как исключена простая механическая тень.

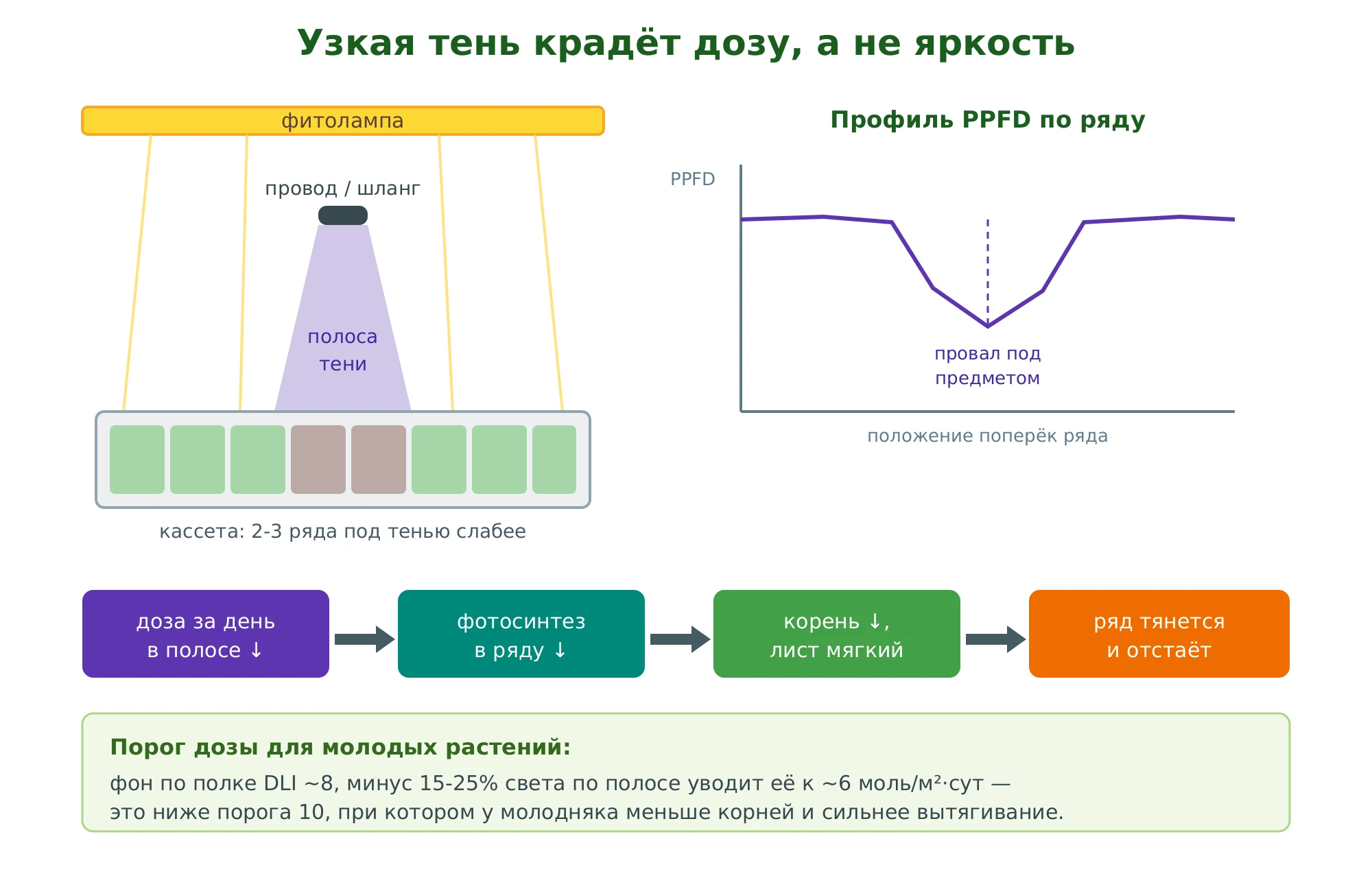

Почему узкая тень опаснее, чем кажется

PPFD измеряется в точке, а DLI накапливается за день в конкретном месте. Поэтому средний свет по столу может быть приемлемым, но один ряд кассеты каждый день получает меньше фотонов. Для глаза такая полоса кажется мелочью: ширина шланга, кабеля или профиля невелика. Для молодого растения это повторяющийся дефицит в одном и том же месте.

На укоренении и в раннем росте такая разница часто проявляется не как «тёмный лист», а как разный темп: ряд дольше держит мягкий лист, позже снижает потребность в mist, медленнее наращивает корень, легче вытягивается и позже становится готовым к сортировке. Если оператор видит только среднюю кассету, он начинает лечить всю партию, хотя проблема сидит полосой.

Сигнал в кассете Почему похож на другую проблему Что выдаёт тень Первое действие
Один прямой ряд слабее Похоже на ошибку sticking или слабый material. Ряд совпадает с направлением шланга, кабеля, стойки или rail. Сфотографировать тень в те же часы и сравнить с row map.
Слабая полоса повторяется на соседних кассетах Похоже на неравномерный mist или край стола. Полоса идёт через несколько tray одной линией. Проверить предмет над столом, а не только форсунки.
Растения вытянутее, но без ожога Похоже на нехватку света всей зоны. Вытягивается только узкая геометрическая зона. Снять локальную карту PPFD или относительную карту освещённости.
Отставание возвращается после новых партий Похоже на повторяющуюся ошибку оператора. Проблема привязана к месту стола, а не к конкретной партии. Отметить shadow stripe на постоянной карте зоны.

Как отличить микротень от полива, сорта и питания

Правильная развилка простая: если слабые ячейки идут прямой полосой, сначала ищите геометрию. Полив чаще даёт пятно, край, сектор форсунки или границу по капиллярному контакту. Сортовая разница обычно идёт блоком label или lot. Питание редко рисует ровную тень шириной в один шланг.

Сравните проблему с картой кассеты после укоренения: если дефект привязан к строкам и повторяется от партии к партии, это уже не случайный выпад. Затем посмотрите вверх и вбок от кассеты. Источник не всегда прямо над слабым рядом: при низком солнце или боковой досветке тень может смещаться.

Быстрый тест: положите на кассету тонкую палочку по слабому ряду и посмотрите, какой предмет над столом имеет тот же угол. Если совпадение повторяется утром или в рабочее окно досветки, это сильный аргумент в пользу тени.

Карта тени за 15 минут

Для первичной диагностики не обязательно сразу покупать дорогой прибор. Важно не получить «красивое фото», а доказать повторяемую геометрию. Если есть quantum sensor, измеряйте PPFD на уровне верхушек. Если его нет, используйте телефон только как относительный инструмент: одинаковая экспозиция, одна высота, один угол, несколько точек в соседних рядах. Под LED абсолютные lux-пересчёты ненадёжны, но как карта полосы такой подход полезен.

Шаг Что сделать Что считать подтверждением Чего не делать
1. Зафиксировать ряд Отметить слабую строку, стол, позицию tray и дату sticking. Слабость повторяется вдоль линии, а не хаотично. Не переставлять кассету до первой фиксации.
2. Снять три момента Фото утром, в середине активного света и перед выключением досветки. Полоса появляется в одном и том же рабочем окне. Не судить по одному случайному кадру.
3. Сравнить соседние точки Замерить слабый ряд и два соседних ряда на той же высоте. Слабый ряд стабильно ниже соседей. Не мерить на разной высоте и под разным углом.
4. Найти предмет Сопоставить линию с шлангом, кабелем, подвесом, стойкой, краем экрана. Тень и предмет имеют одинаковое направление. Не менять питание до проверки механики.

Что искать над кассетой

Самые дорогие микротени часто выглядят бытовыми: временно брошенный шланг, cable tie, подвесная трубка, край таблички, низкий rail, провисший экран. Опасны не только крупные предметы. Чем ближе предмет к растениям или к светильнику, тем резче может быть полоса на уровне листа.

Источник тени Как выглядит след Быстрая правка Долгосрочное решение
Петля шланга или капельная трубка Узкая дуга или линия через одну часть tray. Закрепить шланг вдоль прохода, не над культурой. Постоянные клипсы и маршрут шланга по карте стола.
Кабель светильника Тонкая постоянная полоса под LED. Поднять или отвести кабель к несущей линии. Кабель-канал вне светового пятна.
Rail, подвес, корзина Повторяемая тень на нескольких кассетах. Сдвинуть tray или временно снять навеску над young plants. Запретить подвесы над чувствительной зоной укоренения.
Стойка, ферма, профиль Полоса зависит от солнца и времени дня. Отметить время появления и не ставить туда слабую стадию. Учесть место в сезонной карте тени.
Край экрана или занавеса Полоса появляется при частичном закрытии. Проверить натяжение и полное открытие. Регламент осмотра экрана перед партией.

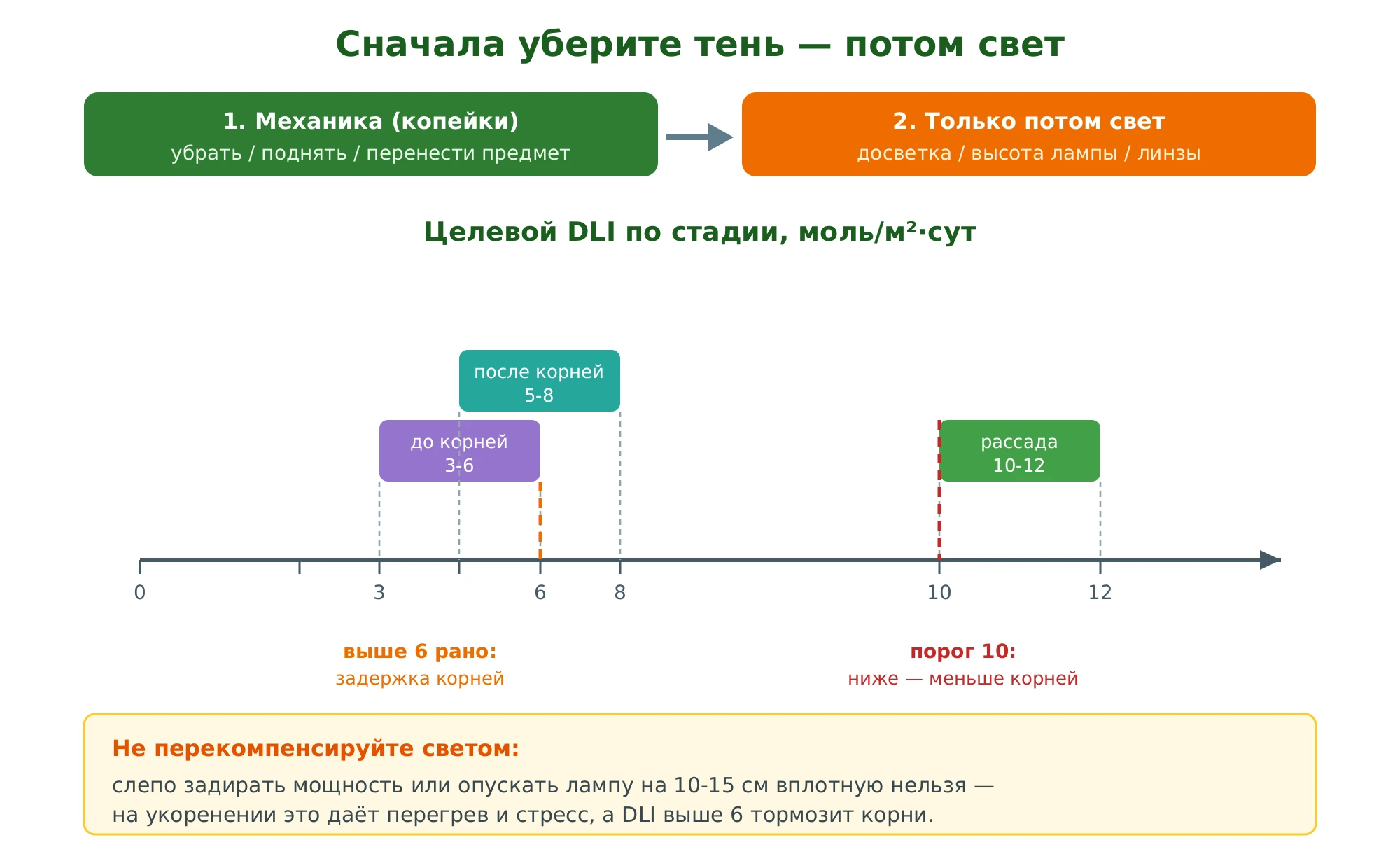

Исправление: сначала убрать предмет, потом менять программу

Если тень подтверждена, самое дешёвое решение обычно механическое: поднять шланг, перенести кабель, сдвинуть rail, убрать подвесы из зоны молодняка, изменить маршрут трубки, переставить табличку или перенести чувствительную стадию на другой стол. Только после этого есть смысл обсуждать добавочную досветку, высоту светильника или линзы.

Если проблема связана с корпусом светильника или высотой подвеса, сверяйтесь с материалом про угол линзы и высоту подвеса. Если рядом есть риск пересвета, не компенсируйте тень слепым увеличением мощности: статья про первый световой запуск после перевалки показывает, почему локальная правка не должна создавать новый стресс.

Решение Когда подходит Риск Контроль после правки
Убрать предмет из светового пятна Шланг, кабель, табличка, временный подвес. Минимальный. Повторить фото/замер на следующий световой цикл.
Сдвинуть кассеты Пока невозможно перенести конструкцию. Тень переедет на другой ряд, если причина осталась. Отметить это как временное решение.
Повернуть tray Нужно доказать, что дефект привязан к месту, а не к lot. Можно размазать диагностику. Делать только с пометкой в журнале.
Перенастроить светильник Тень создаёт сам fixture или его крепление. Можно ухудшить равномерность соседних зон. Снять новую мини-карту PPFD.

Мини-SOP для оператора

  1. Отметить слабую строку на фото и в журнале партии.
  2. Проверить, повторяется ли полоса на соседних кассетах и новых партиях.
  3. Сфотографировать стол в рабочее окно света с фиксированной экспозицией.
  4. Сделать 3-5 относительных замеров по слабому и соседним рядам.
  5. Найти предмет с такой же линией: шланг, кабель, rail, стойка, экран, табличка.
  6. Убрать или перенести предмет, а не менять сразу питание и mist.
  7. Через один световой цикл повторить фото/замеры и отметить результат.
  8. Если полоса ушла, внести место в постоянную карту зоны; если нет, переходить к поливу, температуре и lot.

Словарь терминов

Термин Что значит на практике
PPFD Сколько фотонов фотосинтетического света попадает на квадратный метр за секунду в конкретной точке.
DLI Сумма фотосинтетического света за день в конкретном месте; именно поэтому ежедневная полоска тени накапливается.
Микротень Небольшая, но повторяемая тень от предмета, которая влияет на ряд или часть кассеты.
Shadow stripe Узкая полоса тени с повторяемой геометрией: шланг, кабель, стойка, rail или край экрана.
Relative map Карта сравнения соседних точек одним прибором и в одинаковых условиях, без претензии на абсолютную PPFD-точность.

Источники и опорные материалы

Если один ряд кассеты стабильно слабее, сначала ищите тень. В разделе освещение растений такие мелкие геометрические ошибки связываются с общей картой PPFD, высотой подвеса и сезонным light mapping.
